схема подключения датчика движения

Содержание

Подсоединение контроллера движений к осветительному прибору

Подключить датчик передвижения по схеме — простая операция, которая напоминает подсоединение обыкновенного выключателя. Это логично, ведь этот прибор, подобно выключателю, размыкает и замыкает контакт через электроцепь, где находится осветительный прибор.

Согласно схеме, существует 2 вида провода питания датчика: фаза (проводник коричневого цвета) и ноль (провод голубого цвета). Когда из него выходит фаза, она передается на один из двух концов лампы в светильнике и наоборот. Когда контроллер срабатывает, контакт реле замыкается, что и приводит к передаче фазы.

Чтобы присоединить контроллер движений к светильнику по схеме, вам нужно:

снять заднюю крышку и найти колодку с клеммами. К ней подключены 3 провода, выходящие из корпуса прибора;
посмотрев на схему, указанную в инструкции или на корпусе, присоединить провод от датчика к соответствующему проводу в корпусе устройства;
после подключения контроллера надеть заднюю крышку;
для подключения проводки в распределительной коробке, где есть 7 проводов (3 от датчика движения, 2 от светильника, а также ноль и фаза), провод фазы кабеля питания подключается вместе с проводом фазы от контроллера передвижения. После провод «0» от кабеля питания соединяется с аналогичным проводом от светильника и датчика. Последний этап — соединение 2 оставшихся проводников.

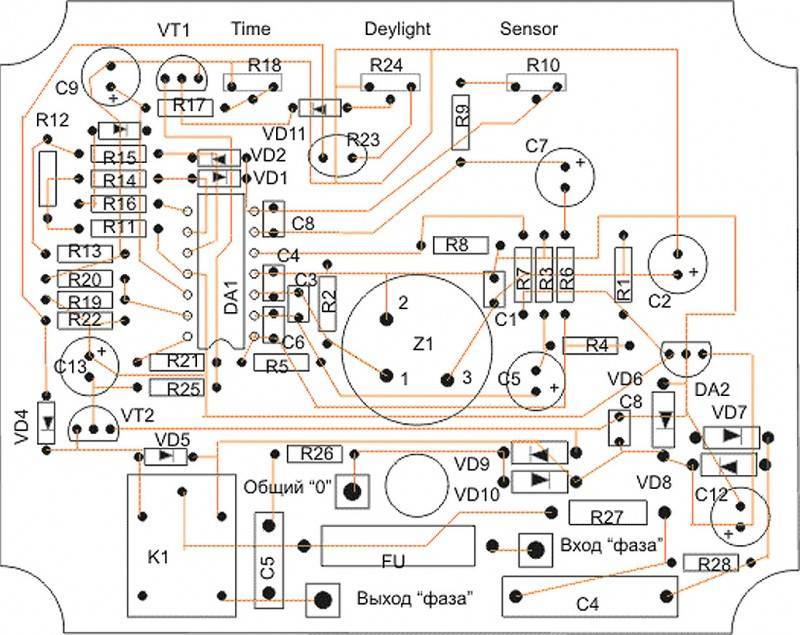

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

	1. Светофильтующая пластина. 2. Транзистор. 3. Резистор. 4. Контакт питания на +5В. 5. Корпус. 6. Кристалл пироэлектрика. 7. Общий выход. 8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения, а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

За это отвечает датчик, который обозначается как Sens

При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться

Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

110-120 или 180 градусов по горизонту.
15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства

Популярные статьи Схема подключения бра

Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

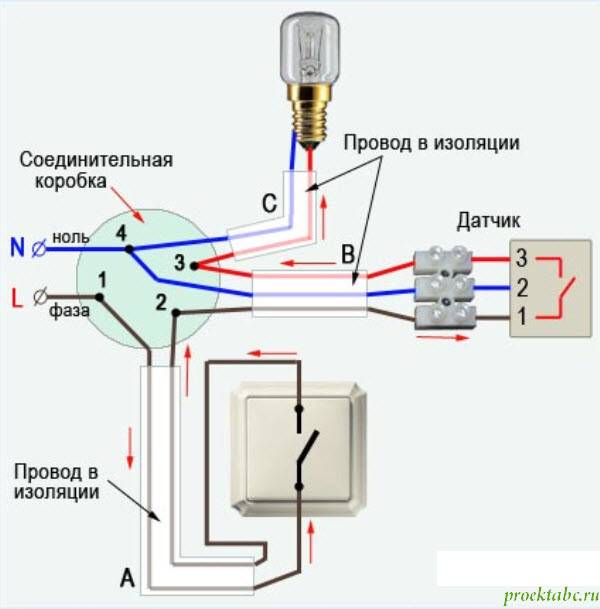

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Монтаж

Для установки трехжильного датчика движения:

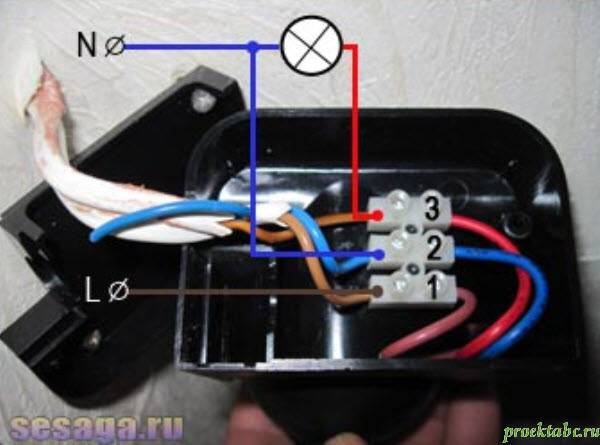

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Пример подключения датчика

Рассмотрим пример подключения датчика движения для включения света. Сам процесс будет такой же, как подключить датчик движения к лампочке, сигнальному устройству, звуковой или видеоаппаратуре и т. п. Схема будет использоваться без выключателя для уличного фонаря. Итак, нам необходимо, чтобы фонарь зажигался при открытии калитки. Расположим датчик таким образом, чтобы в его детектор ничего лишнего, кроме калитки, не попадало. Далее нужно подвести питание и подсоединить согласно схеме подключения. Детектор будем использовать реагирующий на движение.

Для проверки самое простое, что можно сделать, — встать возле нашего объекта, калитки и взмахами руки убедиться в его работоспособности или в необходимости отрегулировать его.

Схемы подключения датчика движения для освещения

Для использования в быту промышленность выпускает датчики присутствия в виде готовых блоков, благодаря чему всю работу по подключению несложно выполнить своими руками любому, кто не боится самостоятельно смонтировать розетку или выключатель.

Такие блоки обязательно комплектуются документацией — схемой подключения или несколькими ее вариантами, что не позволит даже неискушенному мастеру допустить ошибку при включении датчика в электрическую сеть.

В конструкции бытовых детекторов движения предусмотрена простая регулировка трех основных настроек при помощи отдельных шаговых или плавных регуляторов (ручек, рычажков или ползунков).

Требующиеся после подключения детектора параметры это:

расстояние до точки срабатывания;
длительность задержки сигнала (сколько времени сигнал будет длиться с момента срабатывания датчика);
угол области захвата — регулируется ширина конусовидной области, в которой будет обнаружено присутствие или наличие объекта.

Для подключения к сети своими руками в бытовых датчиках предусмотрены три клеммных вывода — ноль, входной и выходной к лампе (или другому подключаемому прибору).

Благодаря наличию в конструкции бытовых детекторов регулятора длительности сигнала схема датчика движения для освещения может использоваться полностью самостоятельно, без дополнительных электровыключателей. Однако на практике чаще встречается их совместное использование. Различаются три основных способа подключения детекторов присутствия к электрической сети:

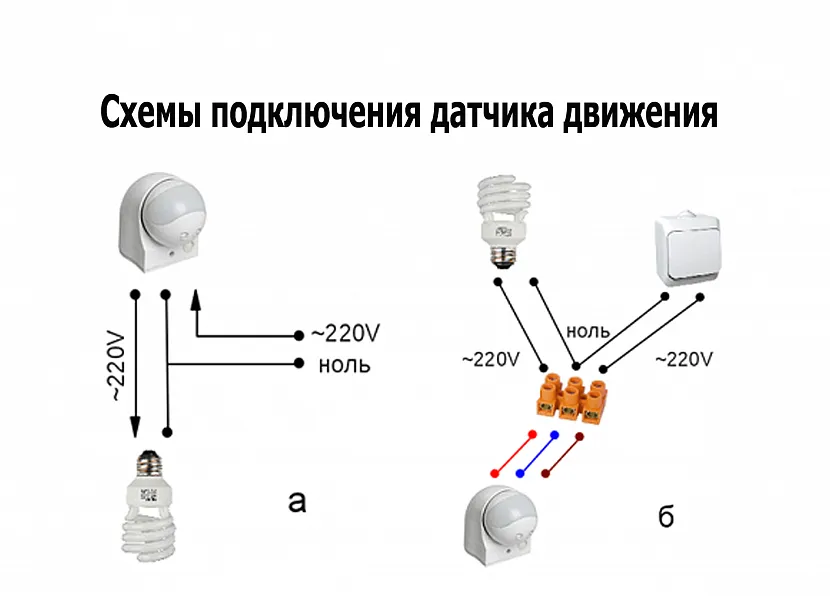

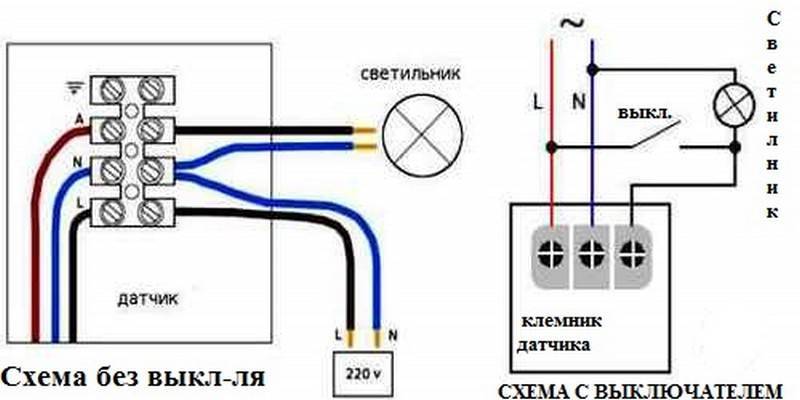

Схема без использования дополнительных выключателей. В такой схеме работа освещения зависима исключительно от настроек детектора. Преимущественно такой вариант используется для наружного освещения на придомовой территории. Обычно в таких детекторах должна быть функция отключения на дневное время, чтобы предотвратить срабатывание при дневном свете;

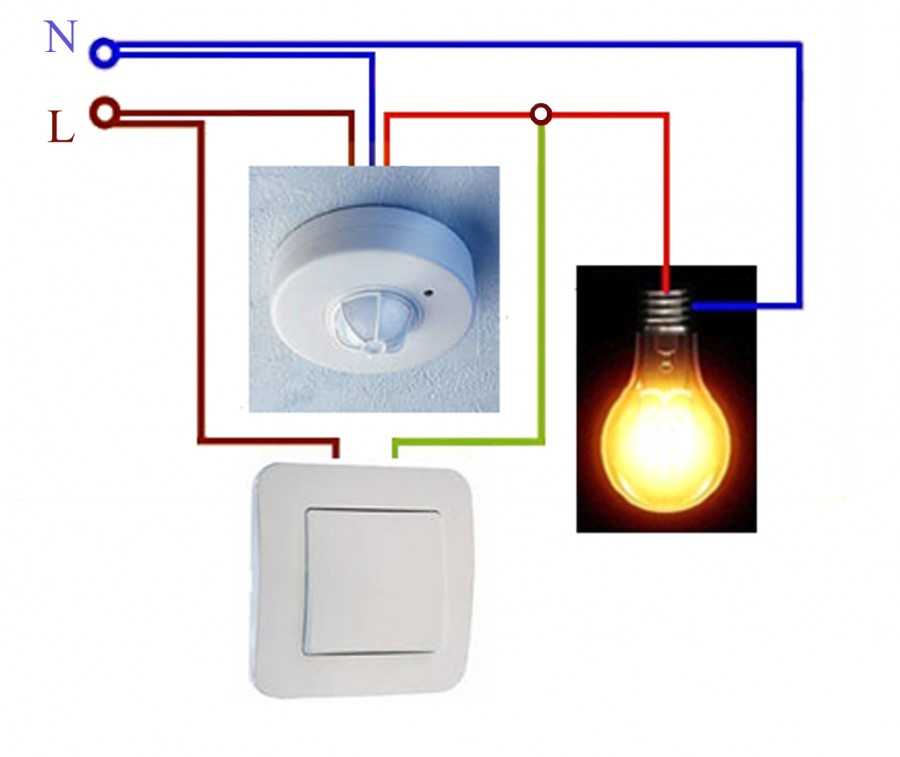

Схема с выключателем, который независимо от датчика может включить свет. При данном варианте есть возможность вручную включить освещение, когда нет срабатывания датчика — это удобно для помещений, где человек находится длительное время или часто выходит и возвращается. Для реализации лампа просто дополнительно подключается в обход детектора через обычный электрический выключатель;
Схема с выключателем, выключающим свет независимо от срабатывания датчика. Такой вариант удобен для предотвращения срабатывания детектора и включения освещения, когда это не нужно. Например, в спальной ночью, когда нежелательно, чтобы вставший в уборную муж включил яркое верхнее освещение на радость спящей жене.

6 схем подключения датчика движения

Изменять последовательность подключения, изображенную на иллюстрации нельзя, так как при неправильном соединении к сети, можно сжечь датчик.

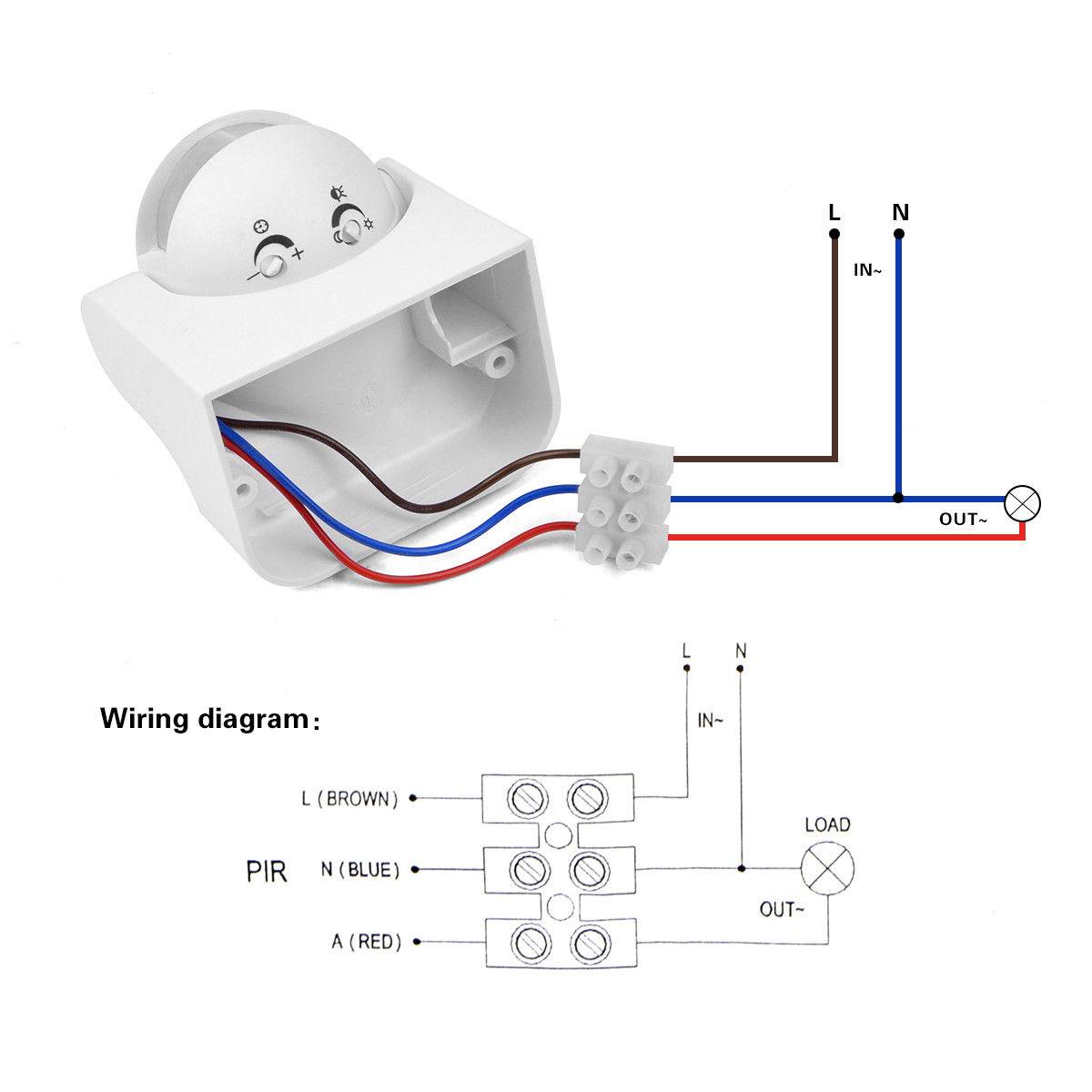

Схема подключения датчика движения, обозначения:

Синий провод (N) — ноль;
Коричневый провод (L) — фаза;
Красный провод — выходящая фаза.

Схема подключения датчика движения и одной лампочки Итак, на фото справа схема подключения датчика и одной нагрузки (лампочки). На фазе до датчика установлен выключатель, так что датчик можно отключать при необходимости. Чтобы было понятней, привожу ниже вспомогательную схему подключения датчика движения. Провод, уходящий в стену, уходит на лампочку, вместо него прорисованы два проводка (синий и красный).
На схеме справа подключение двух датчиков движения к одной нагрузке, в нашем случае — к лампочке.
Если на первой схеме выключатель находился до датчика движения, то на этой схеме он расположен после него. С помощью выключателя можно включать лампу для постоянной работы, при этом сигналы датчика движения будут игнорироваться.
Схема подключения датчика движения и двух нагрузок Эта схема подключения датчика движения подойдет для помещений, в которых необходимо не только включать свет, но и удалять загрязненный воздух, к примеру, для курительных комнат. При включении датчика загарается свет и запускается вентилятор, при этом вентилятор работает на 5 минут дольше работы светильника.
На фото справа схема управления света с использованием диммера.
Схема подключения датчиков ванных комнат А эта последня схема подключения датчиков движения подойдет для ванных комнат. Получается, что можно подключить к одной линии несколько датчиков и к ним несколько ламп.

Рекомендую посмотреть видео по схемам подключения датчиков движения, особенно, если на фото вам было что-то непонятно.

А это классное видео, на котором мастер объясняет, как выбирать датчики движения на примере онлайн магазинов. Кстати, в этом втором видео также есть схема подключения датчика движения, аналогичная первому варианту из этой статьи.

Разнообразие датчиков движения для дома

Бытовая специфика выдвигает к изготовителям приборов, используемых в домашних схемах освещения простые, но существенные требования. Изделия должны быть безопасными, надёжными в эксплуатации, иметь привлекательную стоимость, чтобы присутствовала экономическая выгода внедрения устройства. Поэтому компании выпускающие датчики выработали критерии и методологию по производству, чтобы выпускаемые приборы были общедоступными и соответствовали предъявляемым требованиям. Таким образом, на прилавках магазинов появилось большое количество датчиков движения для освещения, отличающиеся по настройкам:

Задаётся время на включение и отключение света. В зависимости от способа применения интервал варьирует во временных пределах с 5 секунд до 10 минут;
Реагирование чувствительного элемента датчика на интенсивность освещения. Световые приборы включаются при снижении светового порога ниже заданного параметра, и выключается при увеличении;
Реакция на перемещения зависит от чувствительности датчика. Чувствительные элементы используются в охранных сигнализациях.

Предлагаются изделия, обеспечивающие разные запросы, поэтому при выборе изделия необходимо определиться с требуемыми параметрами:

Условия работы прибора – в квартире, на улице, в хозяйственных помещениях. От этого зависит, какой корпус требуется и крепления. Предлагаются изделия во влаго— и пылезащитным исполнении, с кронштейнами, крепежами на липкой основе;
Энергетические способности датчика. От этого зависит, с какими приборами по мощности он совместим, габаритные размеры, параметры монтажа. Датчики рассчитываются на различную мощность от 200 Вт и выше. Изделие выбирается по техническим характеристикам для одного устройства, или группы устройств;
Месторасположения и зона действия. Учитывайте, что устройства с различными чувствительными элементами имеют свои особенности. Тепловые элементы работают с видимыми объектами. На происходящее за стеклом они не срабатывают, потому что снижается показатель теплопроводности. В то же время для ультразвука эти помехи не проблема, но окружающие источники излучений вредят чувствительному элементу, вплоть до выхода устройства из строя. Подбирая место установки датчика, учитывается его чувствительность и направленность действия;
Показатели времени срабатывания фотоэлемента. Этот параметр важен для помещений, где устанавливается несколько датчиков. Грамотно подобранные циклы срабатывания обеспечат последовательное включение света, адаптируя работу устройства под помещение;
Радиус действия фотоэлемента. Существуют датчики, способные охватывать зону действия в 360° их устанавливают на потолок, а устройства с радиусом в 180° предназначен для размещения на стене.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°

Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Схемы подключения

Эта модель рассчитана на непосредственное подключение осветительных приборов запитанных от электросети с переменным током 220В, но ограниченна в мощности присоединяемых устройств не более 1 КВт.

Для дополнительного контроля освещения, который предусматривает, как автоматическое, так и ручное включение осветительного прибора используется следующая схема соединения датчика движения через распределительную коробку.

Возможно подключение нескольких детекторов движения для контроля одного осветительного прибора. Такие схемы используются для освежения лестниц или длинных коридоров, которые не могут в полной мере контролироваться одним детектором.

Для того чтобы увеличить максимальную нагрузку используют способ подсоединения датчика движения через промежуточное реле.

В этом случае максимальная мощность потребления будет ограничиваться только параметрами нагрузочной способности используемого промежуточного реле. Таким образом, можно подключать мощные галогенные прожектора с нагрузкой в несколько киловатт.

Применяя, в качестве осветительных элементов, ртутные лампы дневного света, следует помнить, что период между включениями должен соответствовать времени остывания лампы.

Установка светильника с датчиком движения

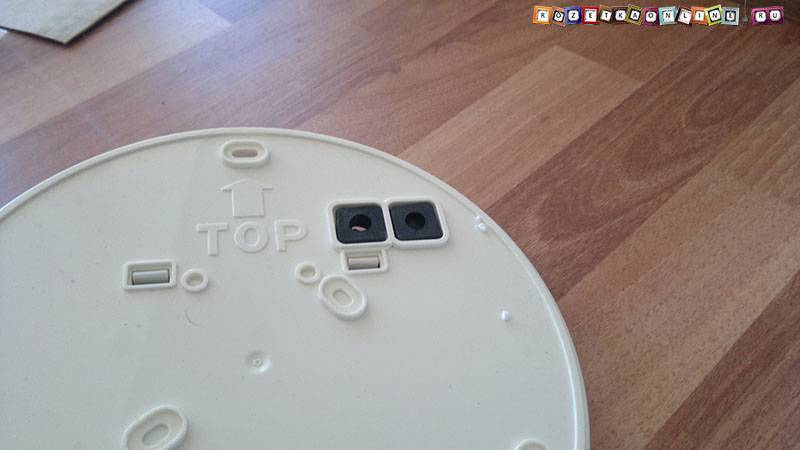

1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

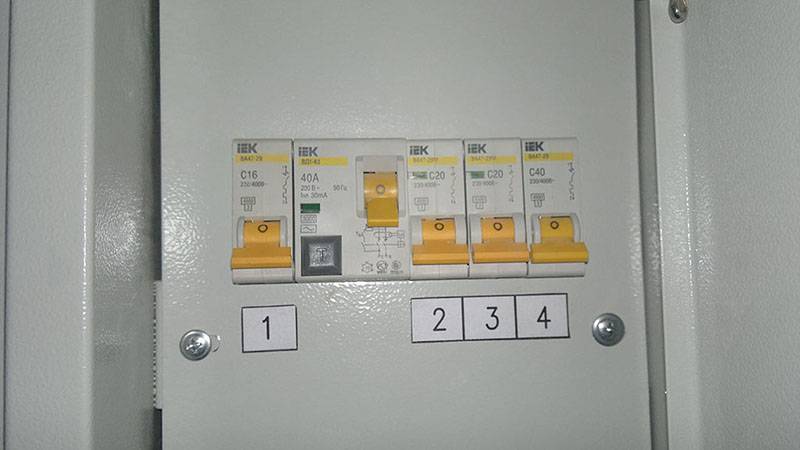

2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

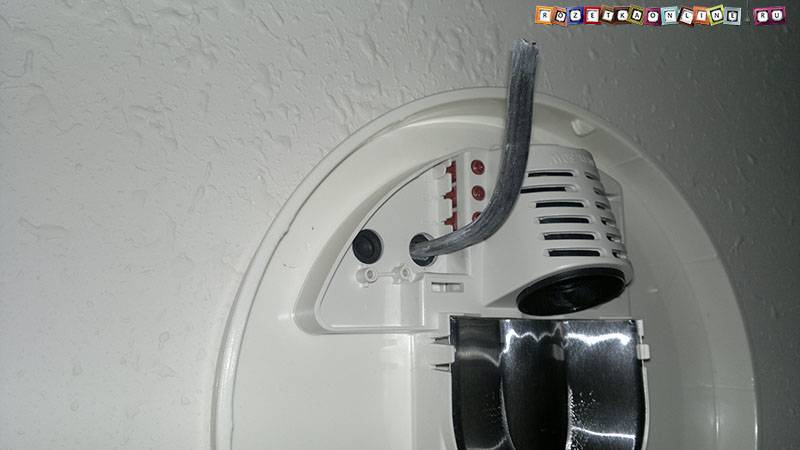

3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

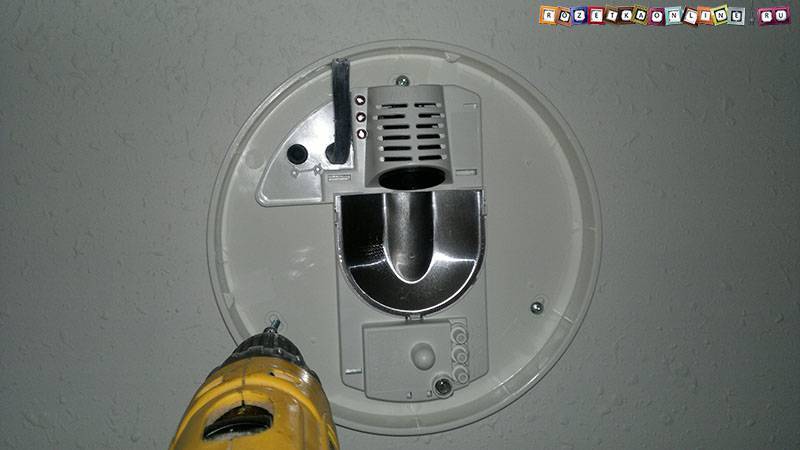

4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

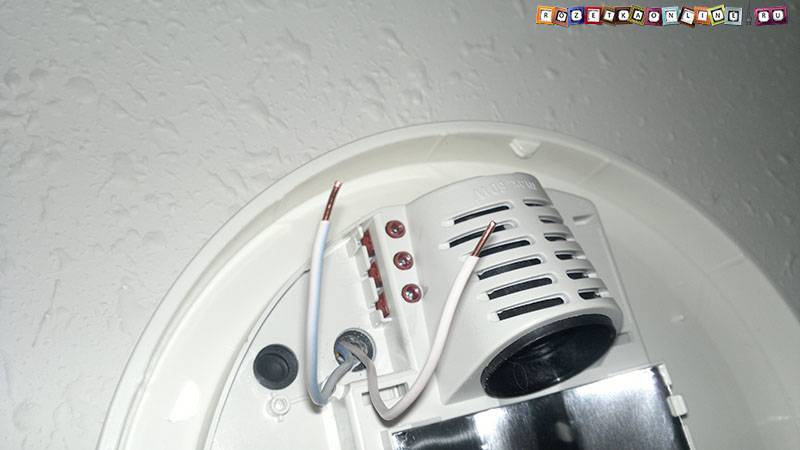

6.Снимаем изоляцию с концов проводов, примерно на 5 — 7мм.

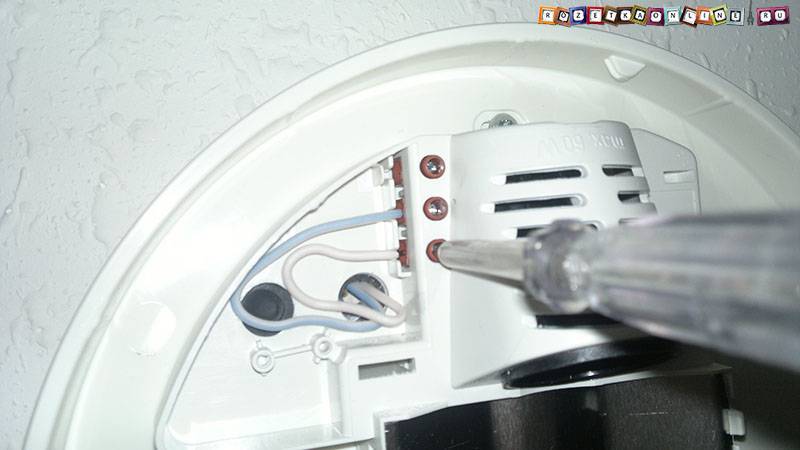

7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.Белый — ФАЗНЫЙ провод — в клемму с маркировкой L.Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт. Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

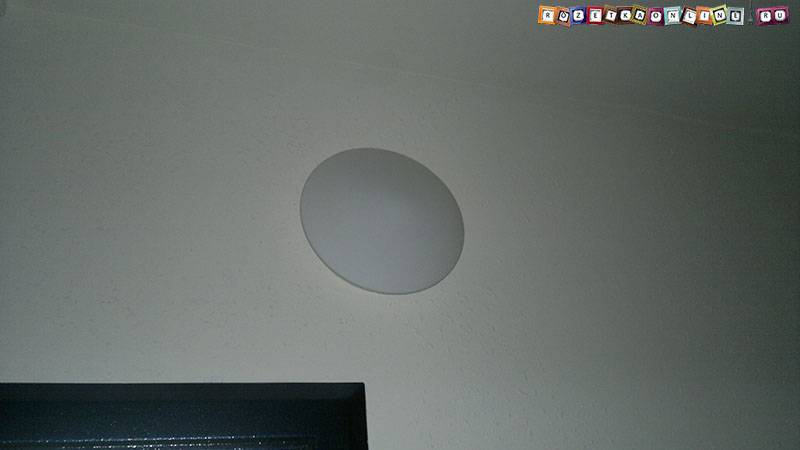

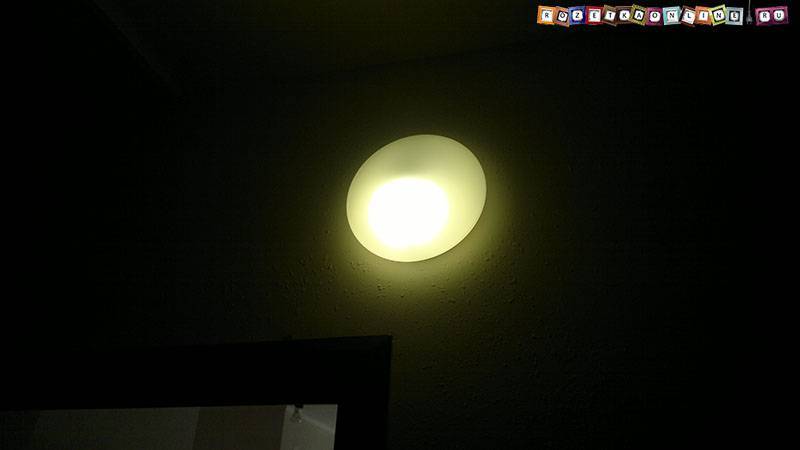

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:
