Польза короткого замыкания

На основе короткого замыкания зародилась дуговая сварка, которая используется на производстве. Точка контакта стержня и металлическая поверхность нагревается до температуры плавления, металлическая конструкция соединяется в единое целое. Например, современные кузова автомобилей скреплены именно посредством короткого замыкания – дуговой сварки.

Как мы увидели, короткое замыкание может приносить разрушения, если сила тока используется не по назначению. Если правильно управлять энергией, можно достичь отличных технических достижений.

Рассмотрим особый случай параллельного соединения проводников — так называемое короткое замыкание.

Им называется параллельное включение в цепь проводника с очень маленьким сопротивлением. Рассмотрим пример. Пусть лампы и выключатель соединены так, как показано на схемах

Обратите внимание, что выключатель и вторая лампа соединены параллельно, кроме того, замкнутый выключатель на правой схеме — проводник с очень маленьким сопротивлением. Следовательно, согласно определению,на правой схеме существует короткое замыкание лампы

Пусть, например, напряжение источника тока подобрано так, что при разомкнутом выключателе обе лампы светятся не очень ярко — в полнакала (поэтому на первой схеме они наполовину закрашены). Если же выключатель замкнуть, то левая лампа будет гореть ярко, а правая лампа вообще погаснет. Таким образом, увеличение яркости левой лампы указывает нам, что при существовании в цепи короткого замыкания сила тока резко возрастает.

Согласно закону Джоуля-Ленца, возрастание силы тока может привести к перегреванию проводов и возникновению пожара. Объясним, почему левая лампа загорается ярче. Вспомним, что при параллельном соединении проводников их общее сопротивление становится меньше меньшего из них, то есть даже меньше, чем сопротивление выключателя (у которого оно и так почти равно нулю). Согласно закону Ома, уменьшение сопротивления приводит к возрастанию силы тока. А возрастание тока, согласно закону Джоуля-Ленца, приводит к более сильному накалу спирали левой лампы. Объясним теперь, почему гаснет правая лампа. Поскольку при параллельном соединении проводников напряжение на каждом из них одинаково, то напряжения на правой лампе и на выключателе одинаковы. По закону Ома U=I·R. Как мы выяснили в предыдущем абзаце, сопротивление этого соединения почти равно нулю, то есть R»0. Подставляя ноль в формулу, получим: U=I·0=0. То есть, напряжение на выключателе и лампе равно нулю (точнее, очень маленькое). Такого напряжения явно недостаточно, чтобы поддерживать свечение лампы, поэтому она гаснет.

Для защиты электроприборов от короткого замыкания применяют предохранители.

Их назначение — отключать электроэнергию в случае, если ток возрастает больше допустимой величины. На рисунке справа вы видитеавтоматический предохранитель с винтовым цоколем как у лампы. Такие предохранители (в просторечии «пробки») вворачивают в специальные патроны, которые укрепляют на стене. Существуют такжеплавкие предохранители. В них основной деталью является тонкая (диаметром около 0,1 мм) проволочка из олова или свинца (см. рисунок ниже). В случае сильного возрастания тока она практически мгновенно плавится, и цепь размыкается, прерывая ток. В отличие от «многоразовых» автоматических предохранителей, плавкие предохранители являются одноразовыми электроприборами.

Если предположить, что провода, подводящие ток к квартирной проводке, сделаны из алюминия и имеют диаметр 1 мм, то площадь сечения свинцовой проволочки окажется в 100 раз меньше. Кроме того, заглянув в таблицу, мы увидим, что удельное сопротивление свинца примерно в 10 раз больше, чем у алюминия. Следовательно, сопротивление проволочки примерно в 1000 раз больше сопротивления алюминиевого провода такой же длины. Поскольку провод и предохранитель (то есть проволочка внутри него) соединены последовательно, то сила тока в них одинакова. Так как по закону Джоуля-Ленца Q=I2Rt, следовательно, количество теплоты, выделяющееся в проволочке, в каждый момент времени в 1000 раз больше, чем в проводе. Именно поэтому проволочка плавится, а электропроводка остаётся в сохранности. В настоящее время плавкие предохранители практически не применяются в технике, уступив место автоматическим.

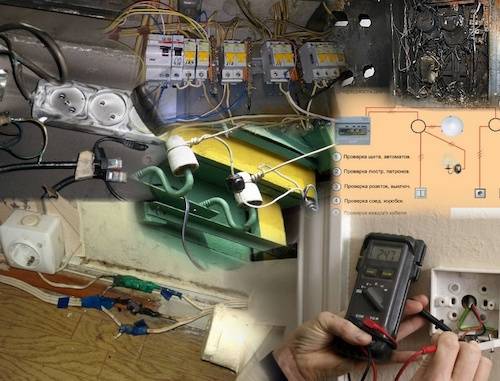

Защитные и профилактические мероприятия

Полностью защититься от КЗ практически невозможно, поскольку во многих случаях оно происходит под влиянием случайных факторов. Поэтому основная роль отводится профилактическим мероприятиям, от чего зависит снижение вероятности аварийных ситуаций.

В обязательном порядке планируется и выполняется следующее:

• Контроль и определение состояния изоляционного слоя токоведущих частей электроустановок или ЛЭП. В помещениях производственного назначения изоляция проводов проходит испытание 1 раз в 3 года или чаще. Домашние сети нормируются сроками максимальной эксплуатации. Например, скрытая проводка из медного провода может эксплуатироваться в течение 40 лет.
• Перед тем как найти скрытую проводку перед сверлением стен, необходимо заранее свериться со схемой или проектом электрических сетей. Это существенно снизит вероятность повреждений, хотя более точные результаты можно получить только с помощью специального поискового прибора.
• Выходя из дома следует отключать все электроприборы, особенно мощное оборудование – нагреватели, электроплиты, посудомоечные машины и т.д.
• В помещениях, где есть признаки повышенной влажности, количество электрических устройств должно быть минимальным. Допускается эксплуатация приборов только с соответствующим классом защиты.
• Не должна подключаться к сети поврежденная электротехника.
• Не выходить за рамки установленных норм потребления электроэнергии.

Большое значение имеет использование защитных средств в электрической цепи – автоматов или плавких предохранителей. Они устанавливаются на вводе и на всех внутренних линиях проводки. В случае короткого замыкания произойдет срабатывание и сеть окажется обесточенной. Отработанные предохранители заменяются аналогичными устройствами того же типа. Элементы с меньшими номиналами приведут к ложным срабатываниям, а превышение допустимых токов вызовет повреждение оборудования и проводов.

Как измерить мощность электротока

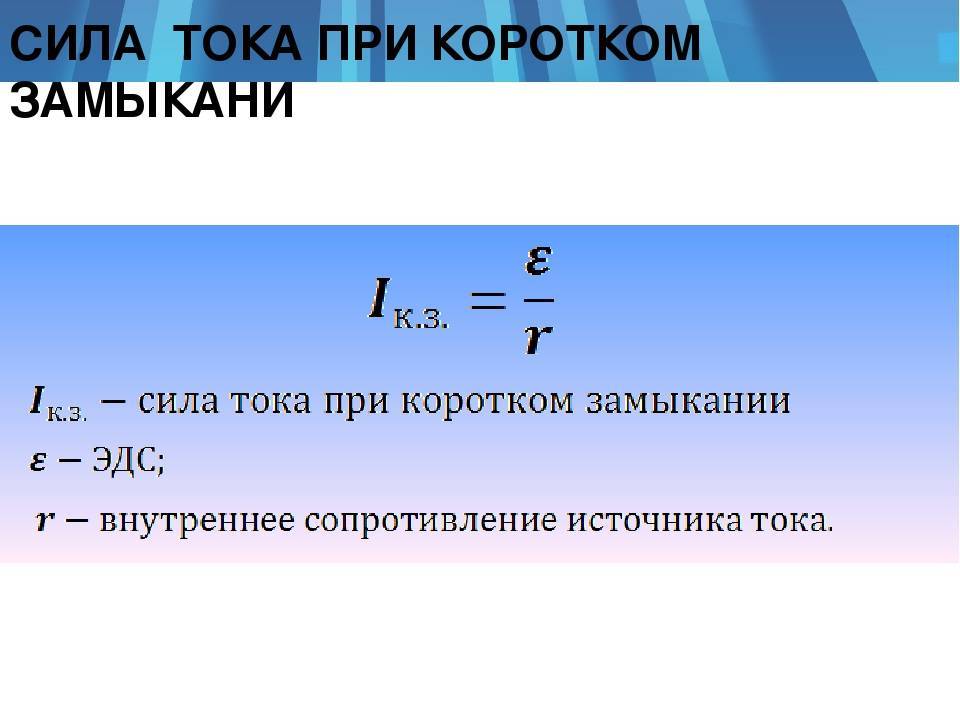

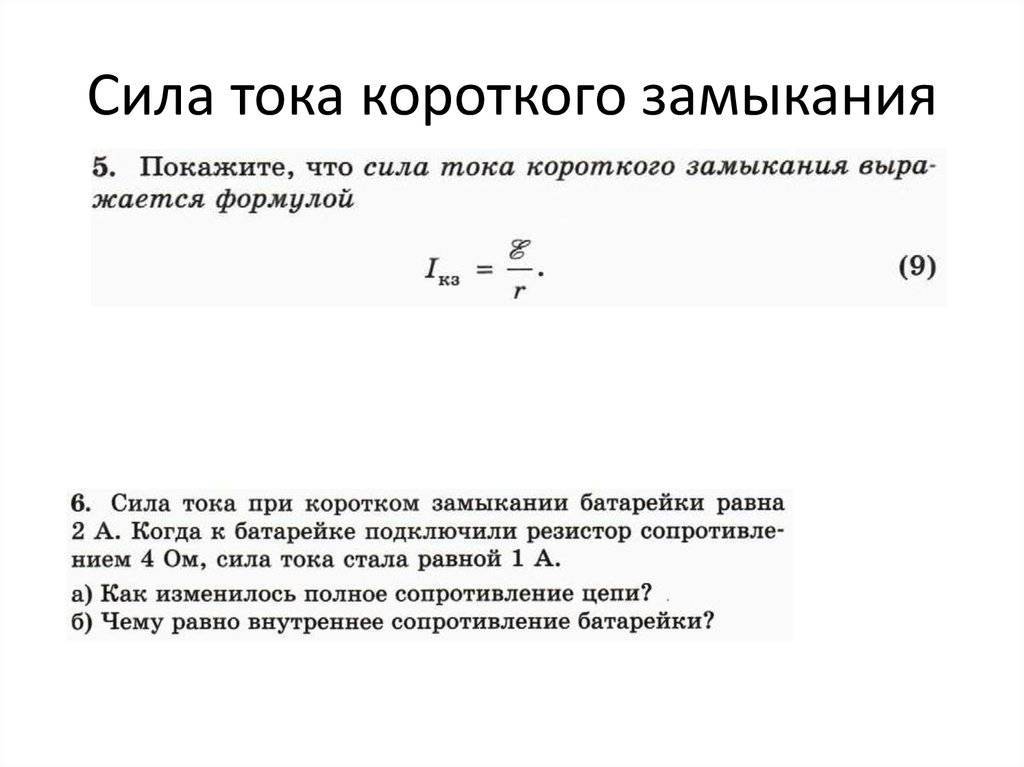

Измерение мощности электротока короткого замыкания не отличается от измерения обычной электроэнергии. Все что нужно для ответа на вопрос, как рассчитать ток короткого замыкания трансформатора, это поделить сетевое напряжение на электросопротивление. Также можно воспользоваться более сложной формулой: Iкз = E/r.

Стоит указать, что при снижении показателя сопротивления, токовая сила будет расти. Соответственно, по проводнику будет идти тепло. Эта связь обладает количественной и временной характеристикой. Поэтому чем выше токовое значение, тем больше тепла будет выведено за определенное время. В этот момент можно найти, рассчитать и посчитать токовое значение.

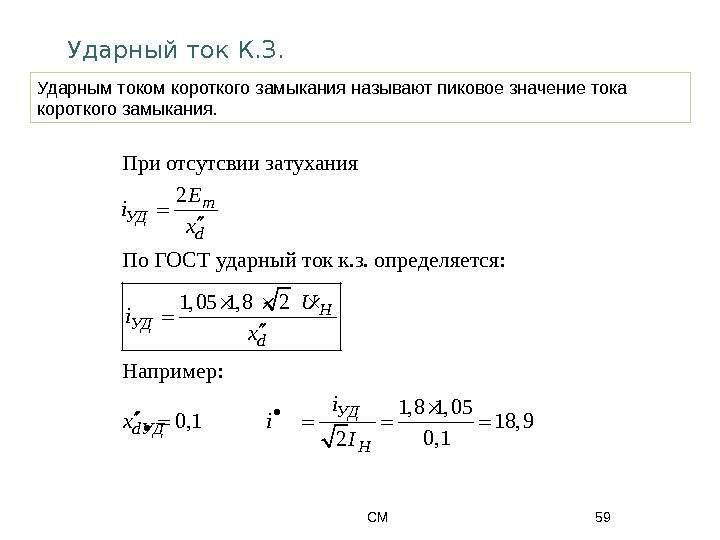

Ток КЗ. От чего зависит величина тока короткого замыкания?

При проектировании электроустановок необходимо знать значения симметричных токов короткого замыкания для различных точек трехфазной цепи. Величины этих критических симметричных токов позволяют проводить расчеты параметров кабелей, распределительных устройств, устройств селективной защиты и т. п.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Ток КЗ во вторичной обмотке одного понижающего распределительного трансформатора. В первом приближении сопротивление высоковольтной цепи принимается очень малым, и им можно пренебречь, поэтому:

Расчёт тока КЗ

Здесь P – номинальная мощность в вольт-амперах, U2 – напряжение между фазами вторичной обмотки на холостом ходу, Iн — номинальный ток в амперах, Iкз — ток КЗ в амперах, Uкз — напряжение при коротком замыкании в процентах.

В таблице ниже приведены типичные значения напряжений короткого замыкания для трехфазных трансформаторов на напряжение высоковольтной обмотки в 20 кВ.

Типичные значения напряжений короткого замыкания

Если для примера рассмотреть случай, когда несколько трансформаторов питают параллельно шину, то величину тока короткого замыкания в начале линии, присоединенной к шине, можно принять равной сумме токов короткого замыкания, которые предварительно вычисляются по отдельности для каждого из трансформаторов.

Когда все трансформаторы получают питание от одной и той же сети высокого напряжения, значения токов короткого замыкания при суммировании дадут несколько большее значение, чем окажется в реальности. Сопротивлением шин и выключателей пренебрегают.

Пусть трансформатор обладает номинальной мощностью 400 кВА, напряжение вторичной обмотки 420 В, тогда если принять Uкз = 4%, то:

Рисунок для расчета тока КЗ

Точности полученного значения будет достаточно для расчета электроустановки.

Ток короткого трехфазного замыкания в произвольной точке установки на стороне низкого напряжения:

Расчёт тока короткого трехфазного замыкания

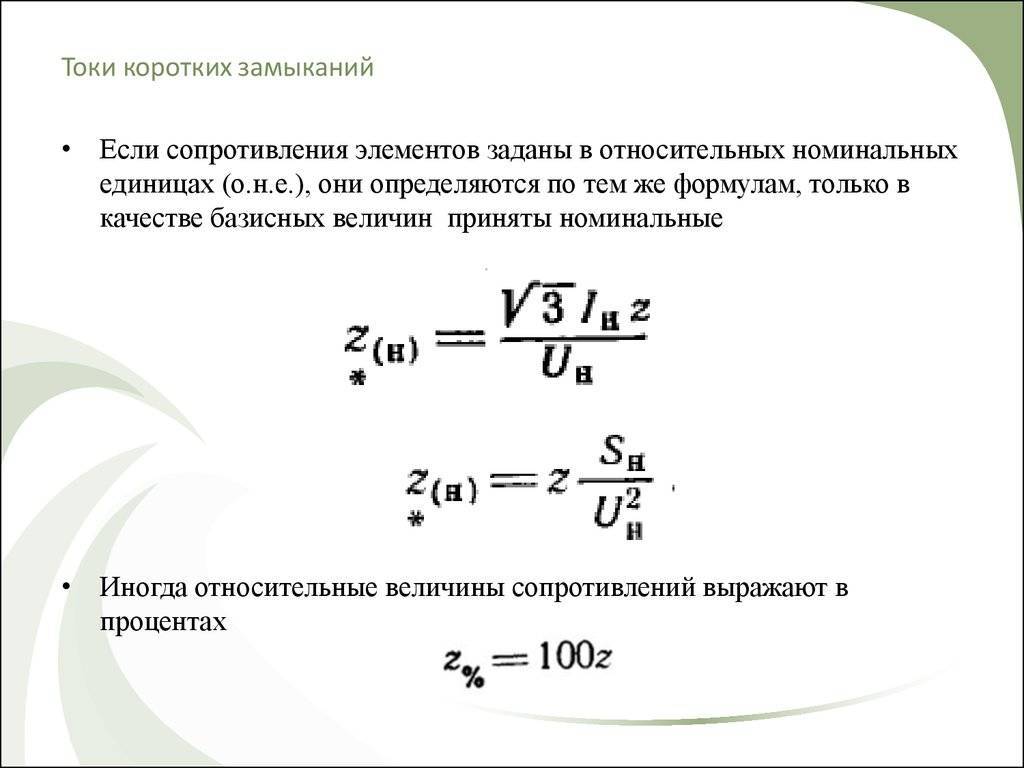

Здесь: U2 — напряжение на холостом ходу между фазами на вторичных обмотках трансформатора. Zт — полное сопротивление цепи, расположенной выше точки повреждения. Далее рассмотрим, как найти Zт.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Ток короткого замыкания: составляющие тока, формула, сила тока, график В таблице ниже приведены типичные значения напряжений короткого замыкания для трехфазных трансформаторов на напряжение высоковольтной обмотки в 20 кВ. Спрашивайте, я на связи!

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

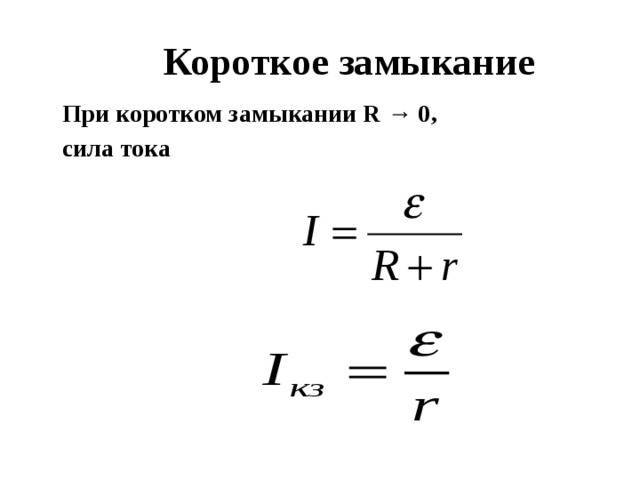

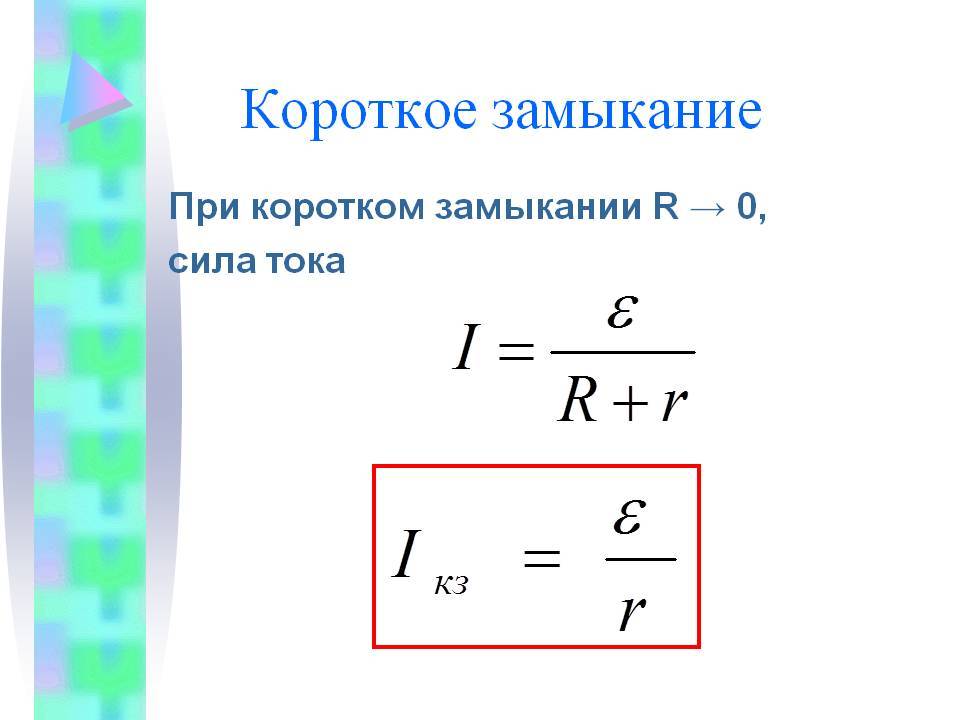

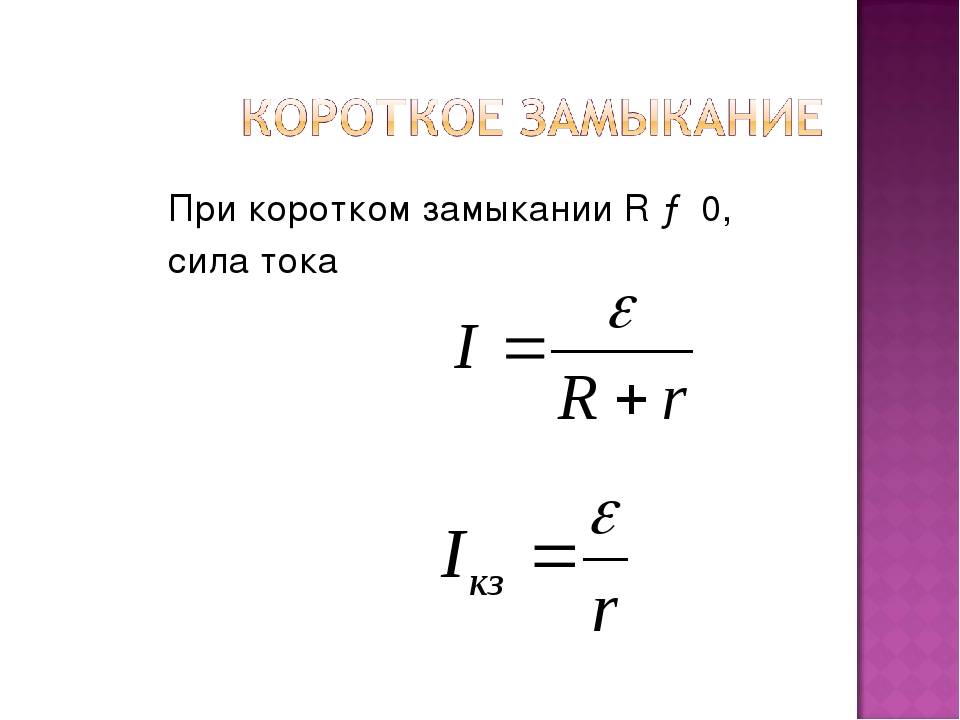

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

Схемы кз

Короткие замыкания в быту:

• однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
• двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
• трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

• Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
• Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
• Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Исходные данные и критерии для расчетов

Напряжение, используемое в сети, бывает постоянным, переменным, с импульсной, синусоидальной и другой конфигурацией. Аварийные токи, случайно созданные любым из этих напряжений, полностью повторяют начальную форму, которая может изменяться под действием сопротивления или других факторов.

В первую очередь учитывается закон Ома, определяемый формулой I = U/R. Его принципы совершенно одинаковы как для номинальных нагрузок, так и для аварийных ситуаций, с небольшими отличиями. В первом случае показатели напряжения и сопротивления находятся в стабильном состоянии, а их изменения не выходят за пределы нормативных данных. В аварийном режиме эти процессы проходят стихийно, под влиянием случайных факторов. Поэтому и требуется расчет тока по специальным методикам.

Не менее важны показатели мощности источника напряжения. Данный критерий позволяет сделать оценку и вычислить энергетические возможности для разрушений, причиняемых токами коротких замыканий. Одновременно определяется величина этих токов и продолжительность действия. Кроме того, учитывается протяженность электрической цепи, количество линий и подключенных потребителей, существенно повышающих сопротивление. Однако, при слишком большой мощности, даже самая надежная схема не выдержит нагрузки и сгорит.

Методы расчетов зависит от конфигурации конкретной электрической схемы. В первую очередь, это подводка питания, выполняемая разными способами. В бытовых сетях на 220 В обычно используется фаза и ноль, постоянное напряжение подается от плюсовой и минусовой клеммы источника, а трехфазный ток подается по отдельной схеме. Изоляция проводников и токоведущих частей может быть нарушена в любом из этих вариантов, и в поврежденных местах начнут протекать токи короткого замыкания.

Замыкание случается одновременно между тремя или двумя фазами, между фазой и нулем или землей, между двумя или тремя фазами и землей. Каждый из этих режимов учитывается при составлении проекта.

Большое значение имеет электрическое сопротивление цепи. Оно зависит от протяженности линии от источника питания, особенно постоянного, до точки КЗ, отсюда и его возможности по ограничению тока. К основному добавляются индуктивные и емкостные сопротивления, присутствующие в обмотках катушек, трансформаторов и в обкладках конденсаторов. Они участвуют в формировании апериодических составляющих, вносят изменения в основные параметры.

Кто выполняет эти расчеты

Расчеты выполняет организация или электрик на стадии составления схемы электрической цепи. Если есть некоторые познания в области электроники, можно выполнить расчет самостоятельно или с помощью специальных программ (например, программы «Электрик», «БНТУ»). Кроме того, можно использовать специальные онлайн-калькуляторы.

Вам это будет интересно Опасность напряжения шага

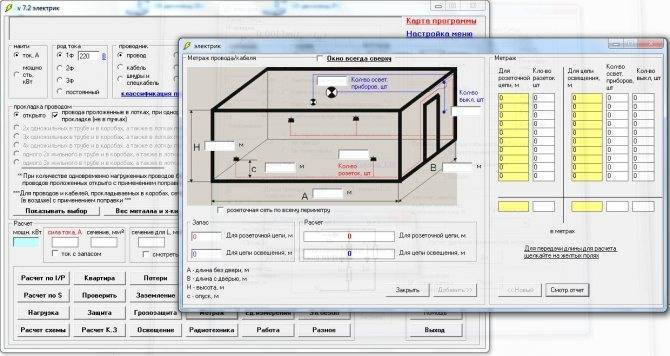

Программа «Электрик»

Важно! Дополнительные данные могут потребоваться в случае проведения экспертизы. Согласно Постановлению Правительства РФ № 145 (п

17) такие данные следует предоставлять в течение трех дней.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Будет интересно Что такое статическое электричество и как от него избавиться

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

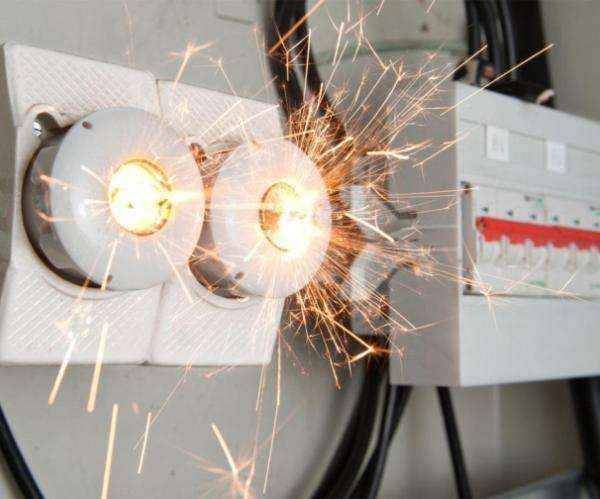

Возгорание розетки

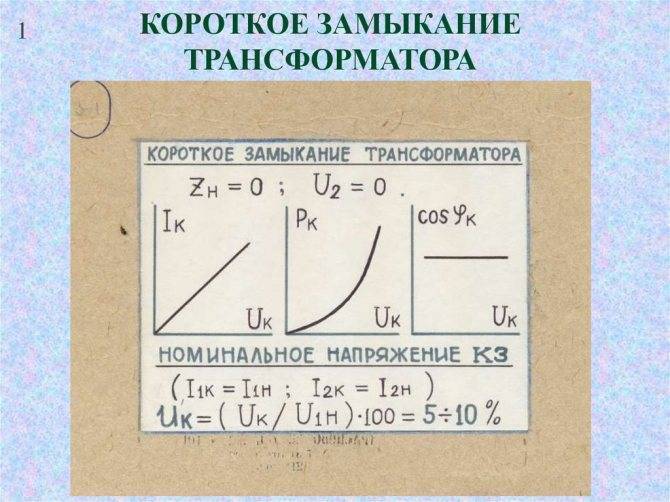

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Защита блока питания от короткого замыкания.

Междуфазное короткое замыкание — Большая Энциклопедия Нефти и Газа, статья, страница 1

Междуфазные короткие замыкания — двухфазные и трехфазные — возникают как в сетях с заземленной, так и в сетях с изолированной нейтралью. Однофазные короткие замыкания могут происходить только в сетях с заземленной нейтралью.  

Междуфазные короткие замыкания; двухфазные и трехфазные возникают как в сетях с заземленной, так и в сетях с изолированной нейтралью. Однофазные короткие замыкания могут происходить только в сетях с заземленной нейтралью.  

Междуфазные короткие замыкания сопровождаются повреждением обмотки, а иногда и разрушением стали магнитопровода статора.  

Междуфазные короткие замыкания вызывают значительные разрушения и сопровождаются понижением напряжения в питающей сети, нарушая нормальную работу остальных потребителей. Поэтому зашита электродвигателей от междуфазных повреждений является обязательной.  

Произошло междуфазное короткое замыкание, вызванное теми же причинами, что и пробой изоляции ( см. § 51 — 1), и протекающее весьма бурно.  

https://www.youtube.com/watch?v=HFhNHFDz2cc

Если от междуфазных коротких замыканий применяются токовые защиты, то расчет их токов срабатывания может быть произведен двумя способами.  

Полукомплект от междуфазных коротких замыканий может действовать и при коротких замыканиях с землей, однако применение специального полукомплекта позволяет повысить чувствительность защиты для этого вида повреждений и обеспечить более четкую работу органов мощности по сравнению с соответствующими органами полукомплекта от междуфазных коротких замыканий.  

Определение мест междуфазных коротких замыканий в сетях 6 — 35 кв является не менее актуальной задачей. Однако отыскание таких повреждений с помощью стационарных устройств, установленных на питающей подстанции, затруднено из-за специфической древовидной структуры этих сетей.  

Значительно реже возникают междуфазные короткие замыкания в обмотках. Для групп однофазных трансформаторов они вообще исключены. Защита от коротких замыканий выполняется с действием на отключение поврежденного трансформатора. Для ограничения размеров разрушений целесообразно выполнять ее работающей без замедления.  

Наиболее часто происходят междуфазные короткие замыкания и замыкания на землю.  

Токовая отсечка от междуфазных коротких замыканий выполнена с помощью одного реле тока типа ЭТ-521, включенного на разность токов двух фаз.  

ЧИТАТЬ ДАЛЕЕ: Устройство кухонного смесителя виды и конструктивные отличия

Токовая отсечка от междуфазных коротких замыканий и максимальная токовая защита от сверхтоков, вызванных перегрузкой, которую нельзя устранить без остановки механизма ( например, завал шахтной мельницы углем), выполнены с помощью одного реле типа РТ-82, включенного на разность токов двух фаз. Защиты действуют на отключение электродвигателя.  

Страницы:      1    2    3    4

Как правильно рассчитать ток КЗ

Проектирование любой электрической цепи подразумевает расчет нагрузки, возможностей и вероятность возникновения аварийных ситуаций. В большинстве случаев проблемы возникают в цепях с «металлическим» закорачиванием.

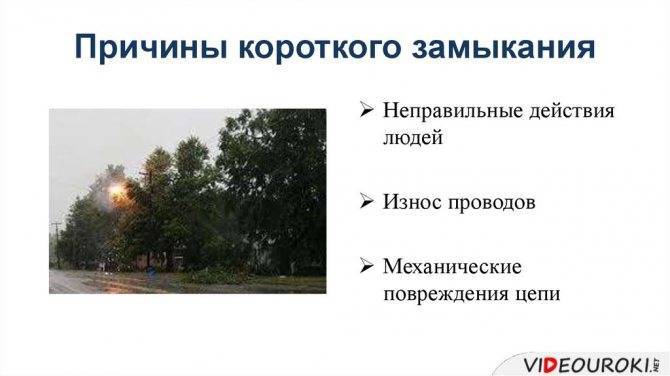

Причины возникновения КЗ.

Причины:

• Сбой работы автоматов, защитных систем;
• «Человеческий фактор» (ошибки в работе обслуживающего персонала);
• Повреждения, возникающие в результате износа элементов;
• Стихийные бедствия (природные явления);
• Диверсии, неправомерные действия третьих лиц.

Важно! Ток КЗ трансформатора соединяется с достаточно протяженной электрической цепью с большим количеством точек соединения (кабелей, проводов, розеток, других), которые серьезно увеличивают значение сопротивления в цепи, в результате чего возрастает риск аварии. Вам это будет интересно Особенности системы уравнения

Вам это будет интересно Особенности системы уравнения

Формулы

Трехфазный

Предварительный расчет основывается на Законе Ома. Общий принцип заключается в том, что сила тока определяется отношением напряжения к сопротивлению. Действие справедливо также при подсчете нагрузок номинального уровня.

Замыкание на три фазы означает одновременное взаимодействие всех типов (ноль, плюс и минус). Для расчета тока короткого замыкания обмотки трансформатора используется определенный порядок действий:

• Составление схемы расчета – упрощенный вариант с перечислением и корректным расположением элементов всей электрической системы (выключатели, приборы, розетки, свойства материалов);
• Дополнительные параметры сети – номинальные значения напряжения, сопротивления и мощности сети;
• Отмечают точки возможного возникновения КЗ;
• Составляется схема замещения для намеченного участка;
• Выполняется поэтапное преобразование схемы.

Схема движения токаВажно! После определения итогового сопротивления электрической цепи, можно рассчитать значение токов короткого замыкания

Однофазный

Расчет однофазного тока короткого замыкания производится в рамках специальной формулы:

I = u /корень (3х),

в которой х – суммированное (общее) значение сопротивления на участке до места короткого замыкания (максимум – 1,181Ом, минимум – 6,038Ом); U – базовое напряжение. Основная сложность – определить значение величины Х (высчитывается по отдельной формуле). Этапы работ:

• Определить характеристики источника питания;
• Установить параметры проводников;
• Если схема разветвленная, потребуется ее упрощение (снятие нескольких элементов на расчетной схеме);
• Определить сопротивления на участке фаза/ноль;
• Если отсутствует техническая документация к электросети, высчитывают полное сопротивление.

Схема электроцепи. Полученные значения необходимо подставить в формулу. Для небольших помещений (квартира, частный дом) подобного расчета будет достаточно.
