Как подключить светильник через выключатель

Содержание

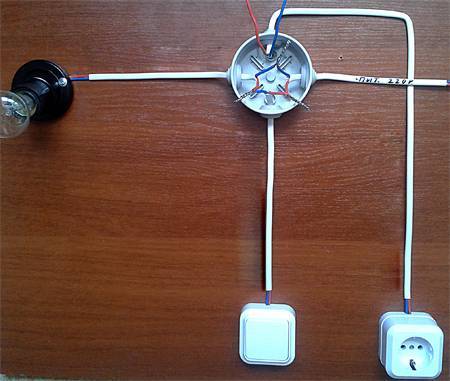

Схема выключателя и розетки питания через одну распределительную коробку.

Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. В этом случае, можно осуществить подключение через распределительную коробку, через которую уже подключен светильник. На картинке схема выключателя и розетки.

Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить от изоляции концы проводов идущие от розетки, и подсоединить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания ( 2 красных провода), а ноль к нулевой линии (2 синих провода). Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Корпус розетки прокручивается одним винтом – посередине.

Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно произвести при помощи специального прибора, или просто включив в розетку потребитель питания.

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

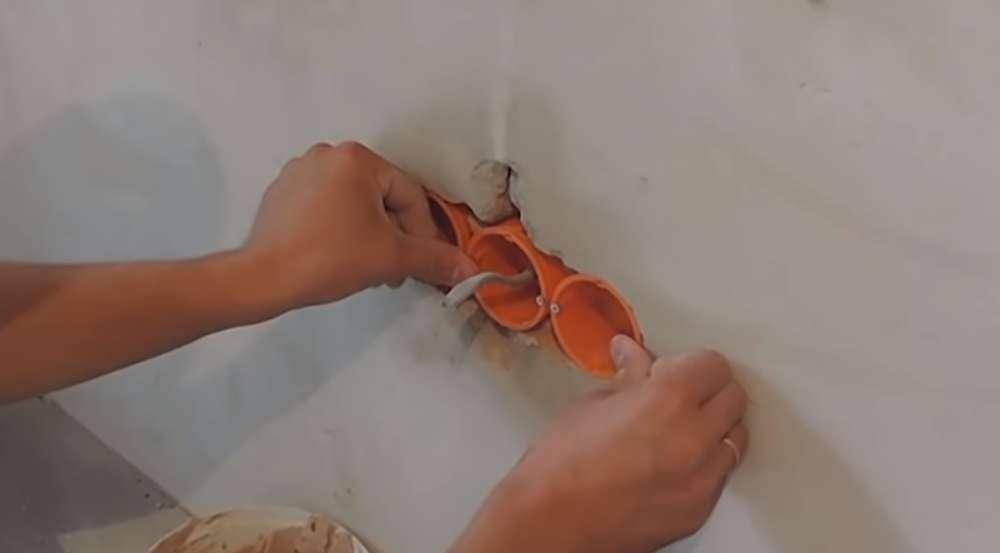

Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

Подготавливается место установки (по выше приведенной схеме).
К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
Нулевая ветка перекручивается с проводом от розетки
Два оставшиеся свободными проводника в устройстве соединяются между собой.

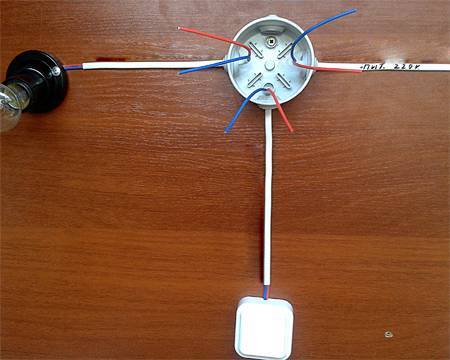

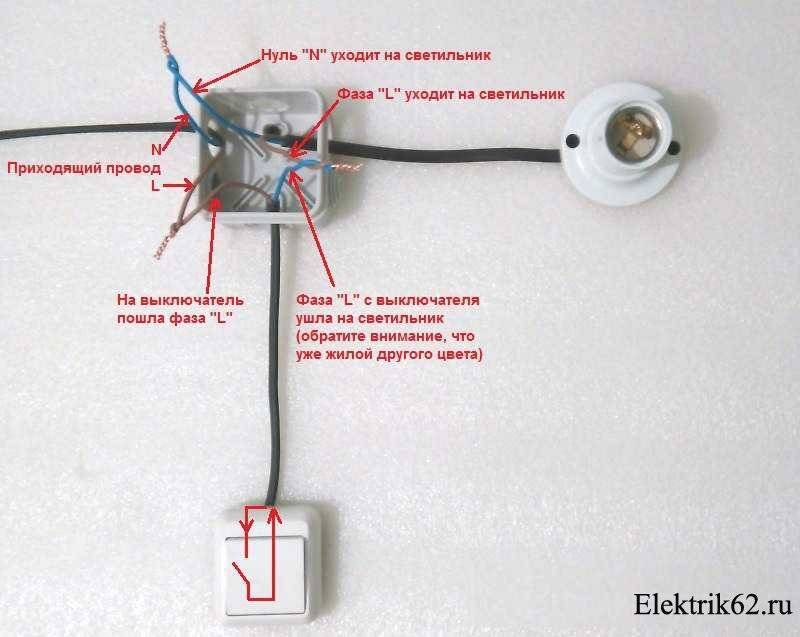

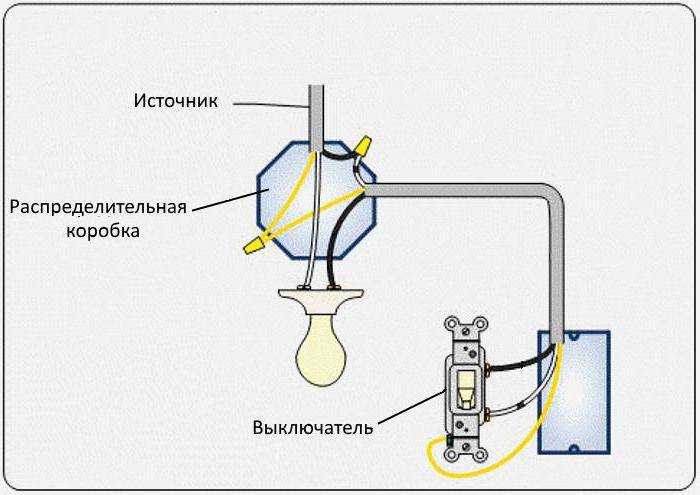

Подключение выключателя, через распределительную коробку.

Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода – ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 – схема выключателя с проводами разных цветов.

Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.

Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности – фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.

Для соединения фазного провода к самому выключатель необходимо:

при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс – шайб, зажать между контактами выключателя.

Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.

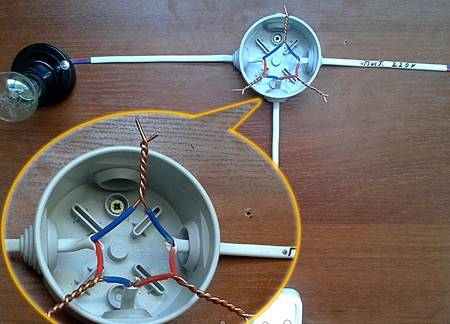

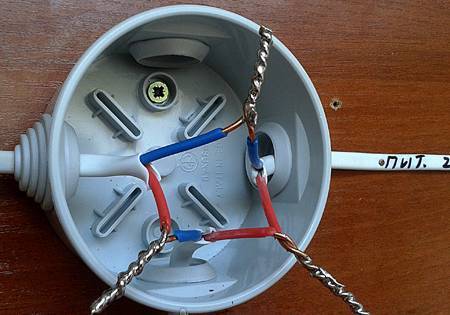

Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.

При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 – 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.

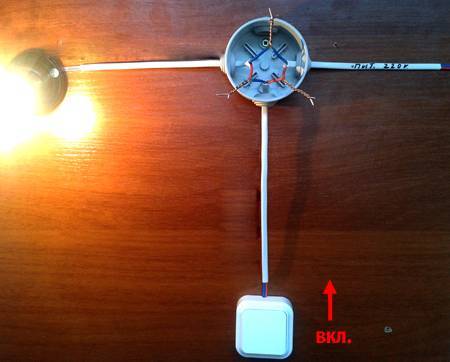

Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.

Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.

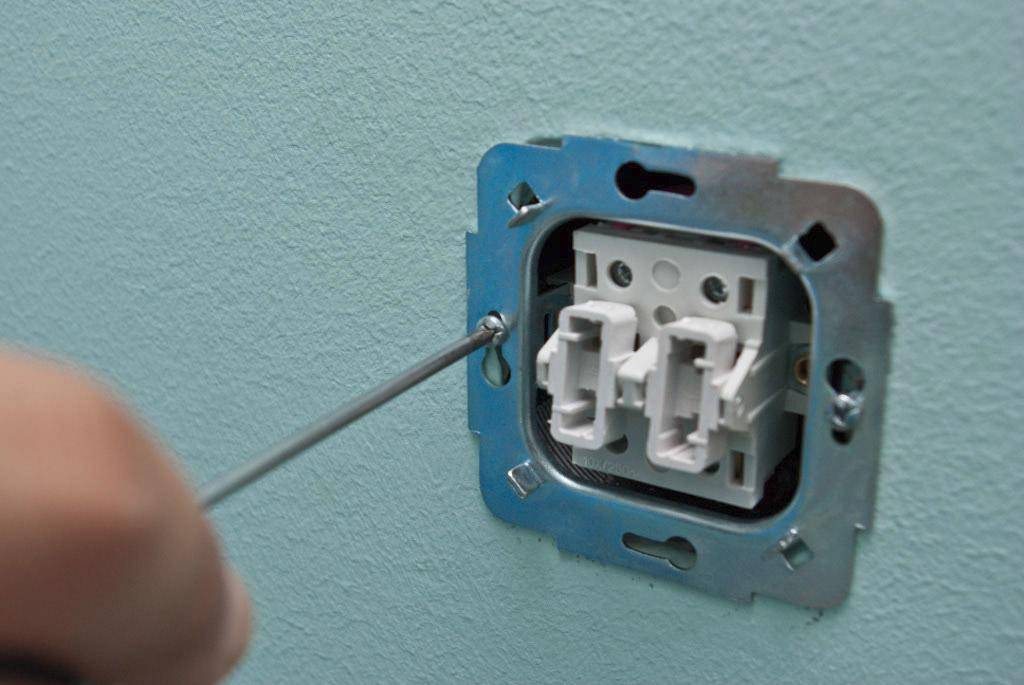

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

Подключение кабеля к контактам

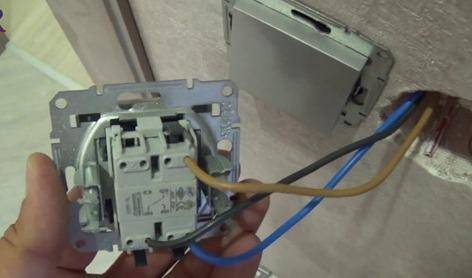

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено. Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света)

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно. При выключении такой лампы напряжение на ней остается

Если мастер прикоснется к патрону, то он может получить удар током

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Соединение медных и алюминиевых проводников

Общеизвестный факт – проводники не должны напрямую контактировать в электропроводке. У меди и алюминия значительная разница в электрохимическом потенциале, поэтому в месте их контакта будет возникать ЭДС. Она незначительна, но в течение длительного срока эксплуатации ток, постоянно протекающий через место соединения, при взаимодействии с атмосферной влагой будет вызывать электрохимическую коррозию. Она приводит к образованию оксидной пленки, ухудшению контакта и локальному перегреву, и эти эффекты будут только усиливаться со временем. В итоге получится отгорание места контакта, а то и возгорание изоляции проводников или других расположенных рядом предметов.

Поэтому медные и алюминиевые провода можно соединять только через клеммы, выполненные из стали. А еще лучше забыть про саму возможность выполнения алюминиевой проводки и делать ее только из медных проводников.

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
Затем к распределителю подводим два провода, которые пойдут на освещение.
Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.

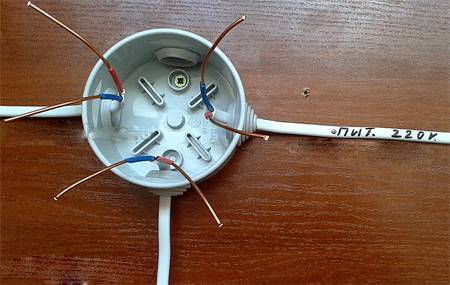

Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
Жилы заземления можно не соединять между собой.
Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

Другие способы подключения

Существуют и другие методы подключения двух ламп к одному выключателю. Некоторые из них не очень широко распространены, но рассмотреть их надо.

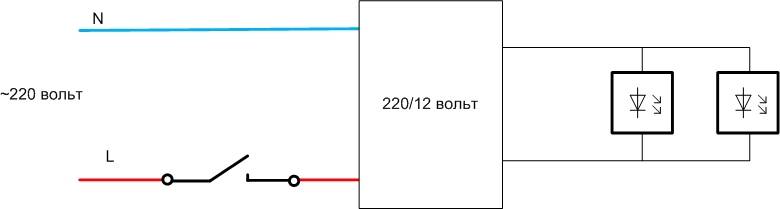

Через преобразователь напряжения

Локальная подсветка часто выполняется на низковольтных точечных светильниках или галогенных лампах, рассчитанных на источник питания 12..48 вольт. Для их запитки потребуется преобразователь высокого напряжения в низкое.

Управление параллельно включенными низковольтными осветительными приборами посредством одноклавишного включателя.

Выключатель освещения надо ставить со стороны 220 вольт. Со стороны низкого напряжения при той же мощности коммутируемые токи будут выше, это может привести к снижению срока службы контактной системы включателя. К тому же специализированные преобразователи могут иметь алгоритм подачи напряжения для инициации свечения, например, галогенных ламп. Этот алгоритм отрабатывается при подаче на преобразователь питания 220 вольт, а при коммутации с низкой стороны лампы могут просто не зажечься. Поэтому при необходимости раздельного включения светильников часто приходится ставить два источника питания.

Лампа	Тип	Напряжение питания
DIM Halostar Osram	Галогенная	12 В
Галогенная лампа Novotech GY6.35	Галогенная	12 В
Varton 6,5W 4000K	Светодиодная	24, 36 В
IN HOME LED-MO-PRO	Светодиодная	12, 24 В
UNIEL LED10-A60/12-24В/E27	Светодиодная	12, 24 В

Подключение от существующей розетки

Бывают ситуации, когда надо обустроить дополнительное освещение в уже смонтированной системе электроснабжения. Чтобы минимизировать трудозатраты, можно подключить светильники от существующей розетки. Проводники N и PE надо взять непосредственно с клемм розетки и проложить к светильникам. Фазный провод берется оттуда же, но в нем будет разрыв, в который надо подключить выключатель освещения. От включателя пойдет провод к лампе или двум.

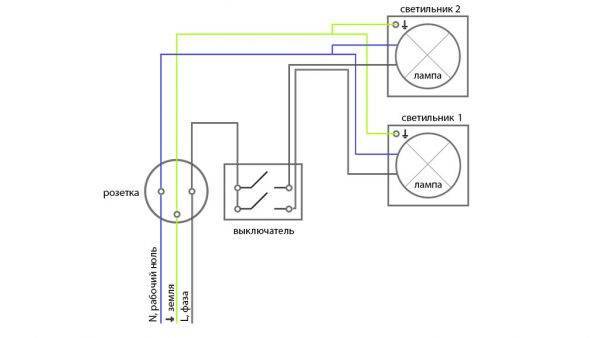

Подключение осветительной системы от розетки.

В качестве примера приведена схема с двухклавишным коммутационным прибором. С одноклавишным применяется тот же принцип, только от выключателя к лампе идет один провод.

Монтаж с применением распаечной коробки

Если система освещения монтируется с нуля, то прокладку проводов надо сделать с применением распаечной коробки. Это профессиональное решение. Конкретный вариант зависит от выбранной схемы, но общий принцип такой:

из распредщита в коробку заводится трехжильный кабель с проводниками L (фаза), N (рабочий ноль) и PE (защитный проводник) – его может не быть;
N и PE идут к светильникам транзитом (при необходимости разветвляются на количество ветвей, равное количеству светильников);
фазный провод имеет разрыв, в который подключается выключатель, для этого из коробки опускается двухжильный кабель для одноклавишника или трехжильный для двухклавишного прибора.

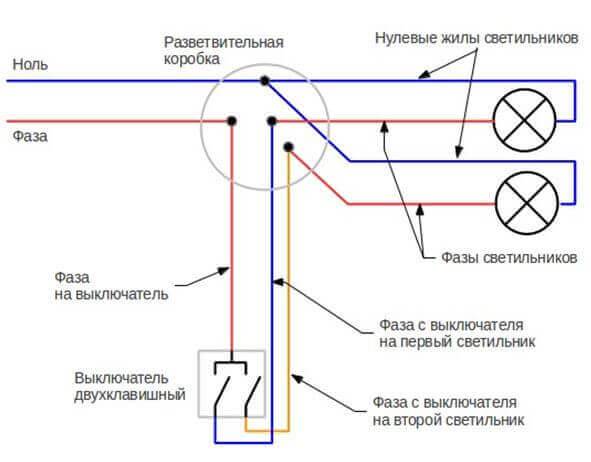

Схема подключения двойного включателя к двум лампам через распредкоробку.

Реализация этого принципа показана на схеме для случая двухклавишного включателя. Если применяются два проходных аппарата, то монтаж усложняется, особенно при наличии проводника PE.

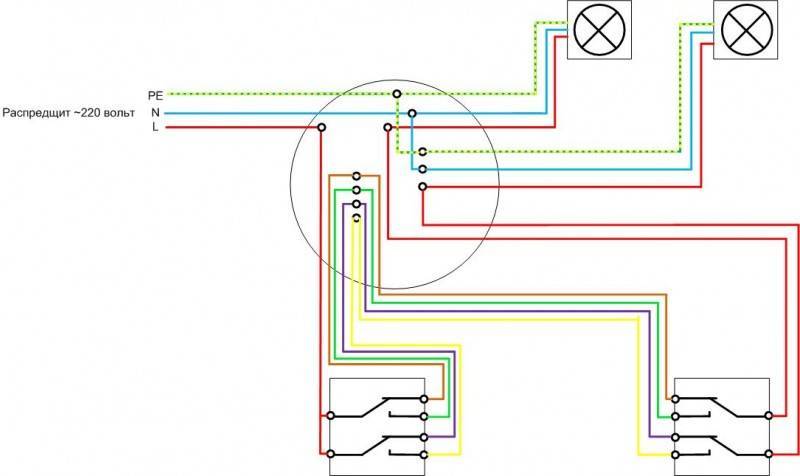

Схема подключения проходных включателей к двум лампам через распредкоробку.

Для упрощения работы и снижения риска ошибок следует:

применять кабели с маркированными проводниками (цветом или цифрами);
использовать распредкоробку увеличенного диаметра;
по возможности соединения между проходными переключателями выполнить шлейфом, без захода в коробку.

Игнорировать прокладку проводника PE, если он в наличии, нельзя.

Иные схемы

Иногда возникает надобность в подключении 3 лампочек к двухклавишному выключателю. При этом схема предусматривает, что от одной клавиши будет запитываться две лампы, а от другой – третья.

Здесь особенность заключается не только в том, чтобы все соединить в распределительной коробке, нужно еще правильно подключить лампочки.

В целом схема подключения трех ламп не отличается от вышеописанной (все соединения в распределительной коробке – такие же, как и при подключении двух ламп к двухклавишному рубильнику).

Единственное, одну из создаваемых ветвей придется разделить между двумя лампами.

То есть, к каждому из двух патронов придется подвести фазную и нулевую жилу. Как это сделать – показано на схеме.

Та же особенность относится и к схеме подключения двух ламп к одноклавишному прерывателю.

То есть, вся особенность создания ветки сводится к тому, чтобы сделать подвод фазы и ноля к двум патронам.

Не обязательно, чтобы ламп, подключаемых к одной клавише — одна или две. Ниже представлены несколько схем подключений, подразумевающих наличие 3-5 ламп.

Первая из них – с одноклавишным рубильником:

Вторая схема – с двухклавишным выключателем и большим количеством ламп:

Здесь читайте: Как правильно проводить монтаж электропроводки.

Как видно – все схемы между собой сходны, поэтому правильно сделать подключения освещения не должно составить труда. Но главное при этом – соблюдение правил техники безопасности.

Выбор распаечной коробки

Если монтаж выполняется в жилом помещении, выбор распредкоробки сводится к покупке пластикового бокса, пригодного для:

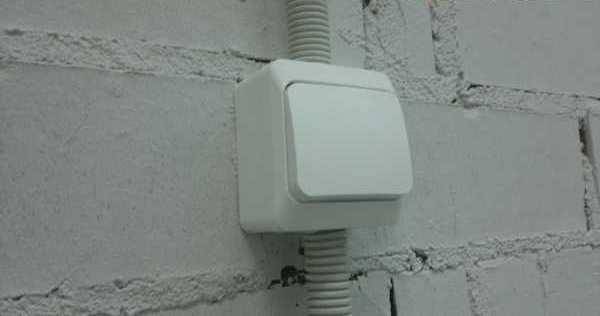

наружной проводки;
скрытой проводки;
монтажа на гипсокартонную перегородку.

Также надо обратить внимание на размер – если предполагается выполнить в одном боксе большое количество соединений, то и габариты коробки должны быть увеличенными. Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Но и здесь определяются некоторые более ходовые виды:

Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
Разобрать выключатель и освободить подходящую к нему проводку.
Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
Закрыть крышку распределительного модуля, включить рубильник.
Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
Установить розетку и подключенными к ней двумя жилами.
Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
К входному контакту (фаза) подключить один провод розетки.
Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
Включается рубильник и проверяется исправность работы схемы.

Схема подключения двух приборов

Маршевый переключатель можно применять в качестве обычного коммутационного прибора, но это нерационально – он стоит дороже стандартного ключа. Приборы с перекидной группой специально выпускаются для организации схем освещения, независимо управляемых с двух и более точек.

Схема управления освещением из двух мест.

Такая схема собирается из двух последовательно соединенных маршевых приборов. Очевидно, что в каком бы положении ни находился один из выключателей, вторым всегда можно замкнуть или разомкнуть цепь питания светильника.

Если нужна схема управления из трех и более мест, то совместно с маршевыми переключателями надо использовать перекрестные аппараты. На одних проходных такую систему не построить. Зато, если есть два проходных двухклавишных прибора, можно организовать независимое включение двух источников света из двух разных мест.

Схема управления двумя светильниками из двух мест.

Такая схема пригодится, например, там, где в одном помещении есть две системы освещения – общая и локальная. Так можно ступенчато устанавливать два уровня яркости.

Монтаж проводки и выполнение соединений

Ключевой момент при подключении светильника через любой выключатель – качество электрических соединений. Если эта работа выполнена плохо, все остальное не имеет смысла.

Удаление изоляции

В первую очередь кабели надо укоротить до необходимой длины. Сделать это можно с помощью кусачек. Дальше удалить изоляцию на нужных участках.

Кабель содержит минимум два слоя изоляции:

внешний – общий для всех проводников;
внутренний – индивидуальный для каждой жилы.

Оба слоя можно удалить монтерским ножом — надрезать пластик по кольцу, стараясь не задеть жилы, и снять получившийся кусок.

Снятие внешней изоляции ножом.

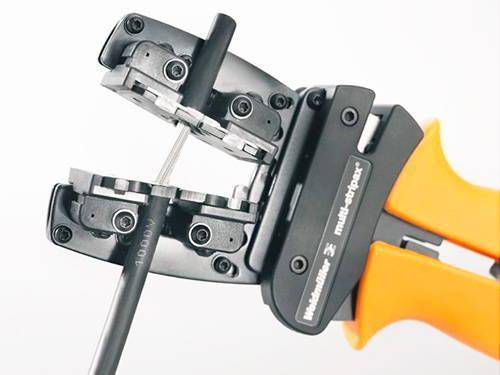

Еще лучше использовать специальные съемники для внешней и для внутренней изоляции.

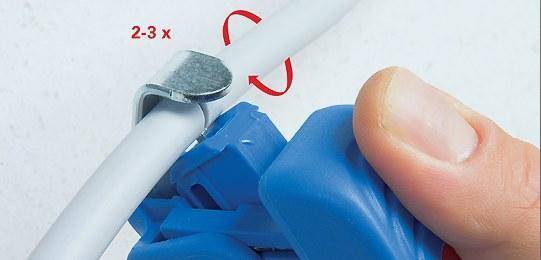

Снятие внешней изоляции съемником.

Снятие изоляции жил съемником.

Их преимущество в том, что можно настроить глубину надреза так, чтобы не повредить жилы. К тому же провод после разделки выглядит аккуратнее.

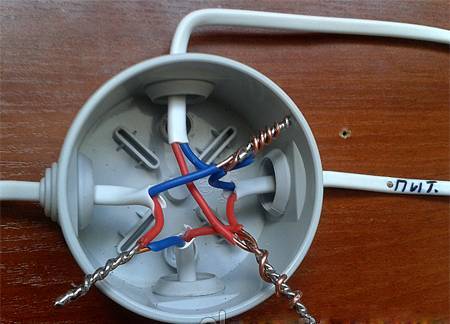

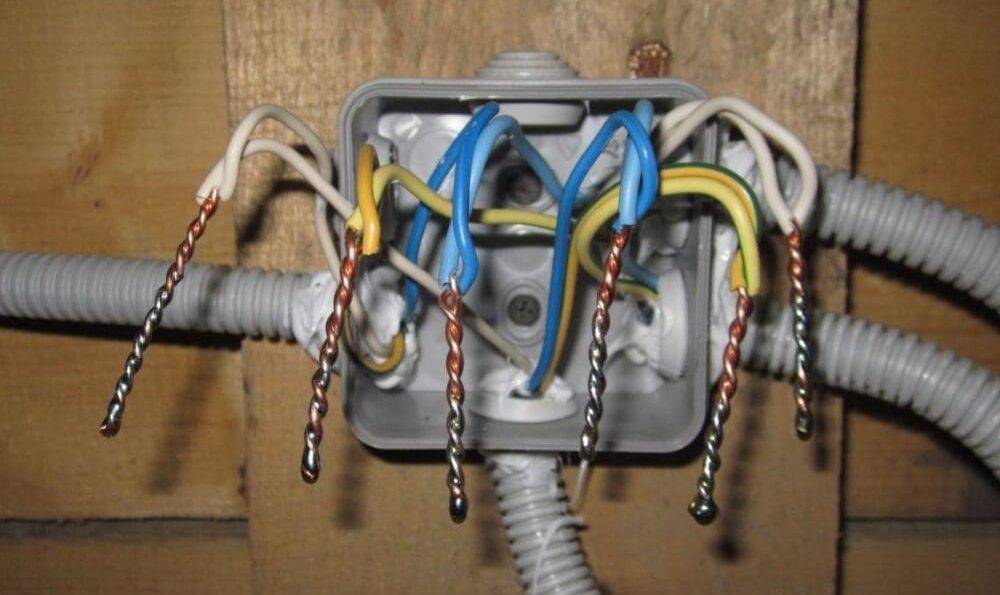

Выполнение скрутки

При расключении проводов в распредкоробке можно воспользоваться зажимными клеммами. Но существует обоснованное мнение, что этот хороший, удобный и прогрессивный способ не гарантирует надежного контакта в течение многих лет (особенно, при больших токах), поэтому старая добрая скрутка долго еще не сойдет со сцены.

Перед началом работ стоит еще раз вспомнить, что скручивать медные и алюминиевые проводники нельзя. Скручивать алюминиевые между собой можно, но ломкость этого металла накладывает на этот способ ограничения. Поэтому оптимально скручивать между собой медные проводники. К тому же медь легко паяется, поэтому после скручивания место контакта рекомендуется пропаять. Это предохранит поверхность проводника от окисления и придаст соединению механическую прочность.

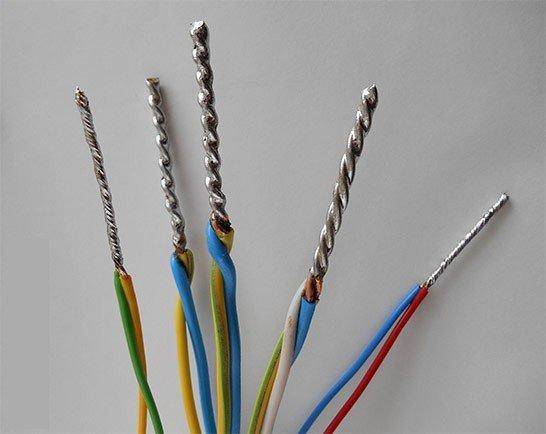

Скрутка после пропайки.

Другой вариант – сварить концы скрученных проводов. Для этого потребуется промышленный или самодельный сварочный аппарат.

Скрутка после сварки.

Скрученные провода можно опрессовать, но для этого потребуются медные гильзы, специальный инструмент и навыки.

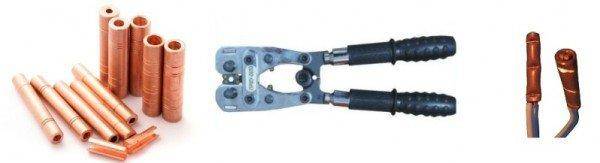

Набор материалов и инструментов для обжатия.

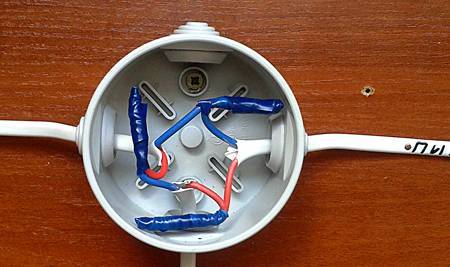

При любом варианте места скруток надо заизолировать. Кроме изоленты подойдут специальные пластиковые колпачки. При использовании термоусадки надо помнить, что острые концы проводов могут повредить наложенную тонкую трубочку. Поэтому желательно использовать термоусадку в два слоя.

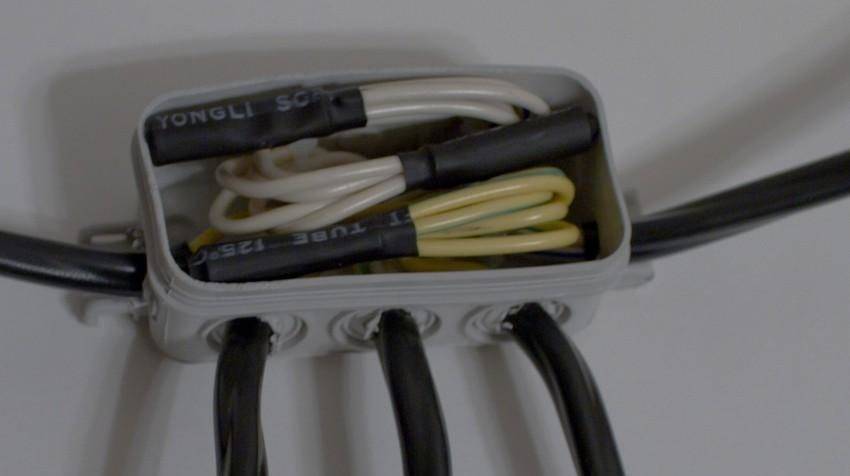

Изоляция скруток термоусадочной трубкой.

Хорошая альтернатива пружинным клеммам и скрутке – применение винтовых клеммников. Заодно решается проблема контакта алюминия и меди. Но они занимают больше места в распредкоробке и монтаж более трудоемок.

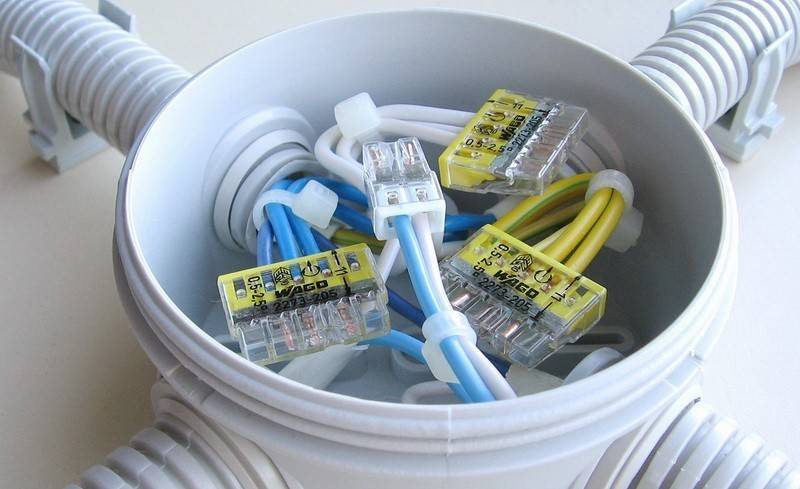

Пример соединения проводов самозажимными клеммниками Wago.

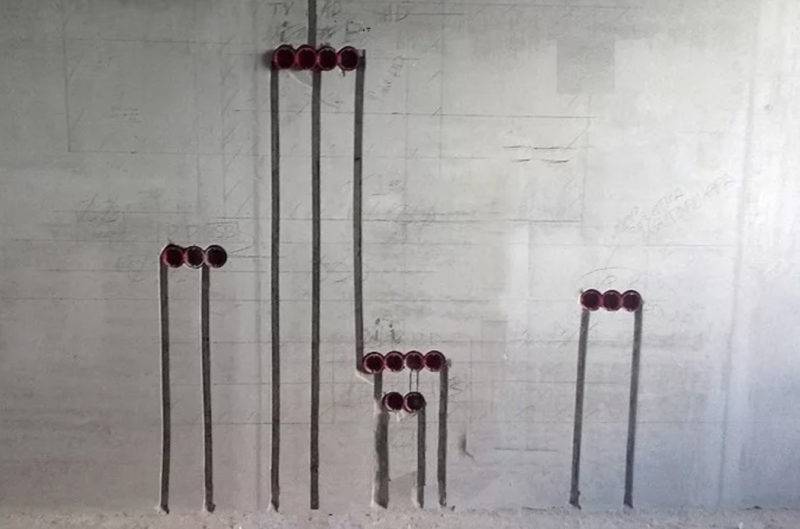

Штробление стен

Если выбран вариант скрытой проводки, перед началом монтажа надо выполнить в стене каналы для укладки кабельной продукции — штробы (в технической и нормативной литературе встречается термин штрабы). Лучше всего сделать их с помощью специального электроинструмента – штробореза. Если его нет, подойдет болгарка или перфоратор. В крайнем случае – молоток и зубило.

Работа очень пыльная, поэтому надо предусмотреть меры защиты органов дыхания, а также окружающих предметов.

При работе надо соблюдать несколько ограничений:

штробы можно прокладывать строго горизонтально или вертикально (под углом 0 или 90 градусов);
нельзя вырезать горизонтальные каналы на несущих стенах.

Остальные правила можно изучить в СП 76.13330.2016 (актуальная редакция СНиП 3.05.06-85).

Потом в заранее выбранных местах надо обустроить выемки для установки распредкоробок и подрозетников. Это делается с помощью сверла-коронки.

Установка выключателя

При открытой проводке включатель устанавливается на панель-подкладку или непосредственно на стену.

Монтаж накладного включателя.

Если выбран встроенный вариант, сначала монтируется подрозетник и в него выводится кабель.

Установка подрозетника и вывод кабеля.

Далее кабель разделывается, как указано выше: его надо укоротить и зачистить от изоляции.

Потом с выключателя следует снять декоративные детали – рамку и клавиши.

Выключатель со снятыми декоративными элементами.

Далее надо подключить провода к клеммам. Если терминалы зажимные, то жилы в них просто вставляются. Если винтовые – их надо надежно затянуть отверткой.

Подключение проводов к зажимным клеммам.

Далее затянуть болты разжимных лепестков до полной фиксации прибора в подрозетнике и, если предусмотрено конструкцией, прикрепить к стене саморезами.

Крепление выключателя саморезами.

После этого можно устанавливать обратно пластиковые детали, подавать напряжение и опробовать работу схемы.

Более подробная инструкция по установке выключателя описана отдельной статье.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.
