Мультимедийный проектор | Мастер-класс своими руками

Но зато при использовании настоящего проектора дома можно создать настоящий кинозал.

Есть ещё третий путь по которому пошел я — сделать проектор самому. К статье, это дело не имеет, но я все таки расскажу, почему же я решился на этот шаг. У меня у же в голове несколько лет плавала мечта построить свой домашний кинотеатр. И вот в моей жизни появилась девушка… И даже не представляете какое у меня появилось желание пригласить ее на просмотр фильма в кино. В нашем захудалом городишке кроме многочисленных пивнушек никаких достопримечательностей и нет практически, ну а о кинотеатрах тут только слышали. Вот я и решил построить свой.

В общем, каковы бы не были цели — приступим.

Детали и комплектующие.

Покопавшись в просторах интернета заказал с доставкой по почте следующее: две линзы френеля с фокусным расстоянием 220 мм и 317 мм, объектив 80 мм/1:4/ФР= 320, ну и сердце проектора — ЖК матрица диагональю 15 мм и разрешением 1024×768.

Заказал на пилораме корпус, проектировал сам, поэтому при сборке выявилось куча недочетов.

Свет. Мощный светодиод и драйвер к нему. Мощность светодиода 100 Вт. Это все было прислано прямо из Китая.

Сборка проектора.

Для начала разберем монитор.

И очень аккуратно извлекаем саму матрицу.

На передней части матрицы расположена пленка-антиблик. Можно конечно ее оставить, но я предпочел снять, тем самым улучшив качество изображения. Снимается она так: обкладывается мокрыми салфетками или полотенцем и оставляется часов на 10 — 12. Потом аккуратно снимается.

Проверка функциональности, после снятия антиблика.

Все работает. Теперь возьмемся за сборку корпуса.

Подгоняем оботки, на которых будут крепиться матрица и линзы френеля

Прикрепляем линзы обычными саморезами, ребристой стороной линзы во внутрь.

Да, ещё забыл сказать о покупке радиатора с кулером от компа. На этот радиатор я установил светодиод, смазав перед этим поверхности тепло проводящей пастой для лучшего контакта. Для справки: мощный светодиод 100 Вт по силе света равносилен металлогалогенной лампе мощностью 400 Вт.

Вставляем и прикрепляем драйвер и радиатор к корпусу.

Проверяем и немного разочаровываемся: наши китайские друзья прислали бракованный светодиод — одна секция не горит…. Ну да ладно…. Плюс ко всему — драйвер греется, и принял решение переустановить его.

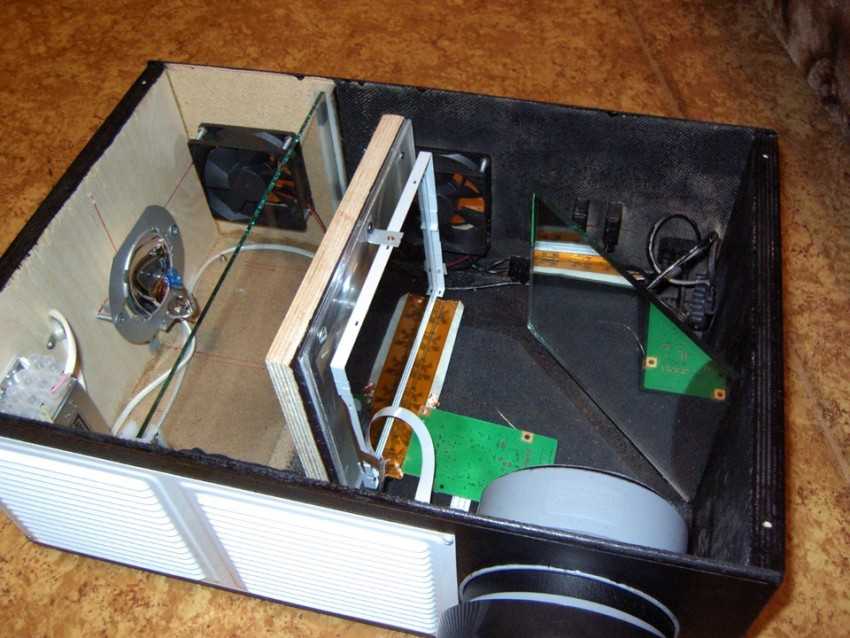

Обираем нашу коробку с линзами, в середину вставляем матрицу. Матрица по изображению должна быть повернута на 180 градусов относительно верха и низа и перевернута. Иными словами — где верх, там должен быть низ и где левый край, там должен быть правый. Это сделано для того что бы правильно все проецировалось, так как линзы переворачивают все изображение.

Закрепляем. линзой с фокусным расстоянием 220 мм к светодиоду.

Включаем и опытным путем находим место крепления нашей коробки из оботков, так чтобы свет по экрану распределялся равномерно.

Вот у меня получилась неплохая картинка при проекции на стенку с обоями. диагональ 2,5 метра.

Результат работы проектора — при проекции на обычную простыню.

Специально для — www.sdelaysam-svoimirukami.ru раньше был такой дизайн.

На постройку всего мне потребовалось два месяца и денег менее 10 т.р. По моему достойно. Вот нужно ещё экран делать, но об этом позже….К моему глубокому сожалению по окончании постройки проектора я остался без девушки, это не потому, что я его так долго строил, а просто так вышло…В любом случае вещь нужная — в хозяйстве пригодится).

Я надеюсь вам понравилась моя жизненно-филоско-техническая статья

Спасибо за внимание — удачи!. sdelaysam-svoimirukami.ru. sdelaysam-svoimirukami.ru

sdelaysam-svoimirukami.ru

Изготовление своими руками

Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.

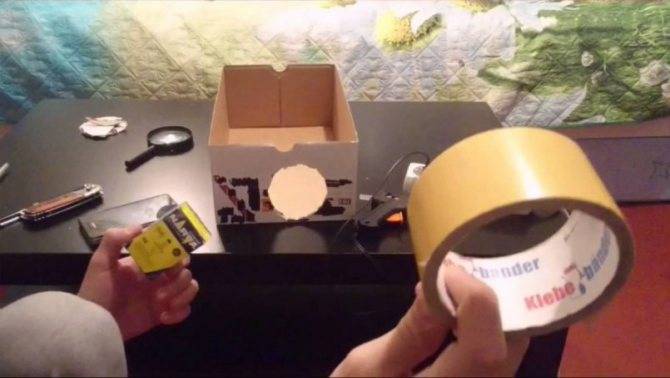

Такой проектор легко собирается из подручных материалов. Вот список необходимого:

Пистолет с термоклеем;
Вытянутая прямоугольная коробка;
Увеличительное стекло;
Чёрный маркер или краска;
Канцелярский нож.

Покрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.

Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.

Вариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.

Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.

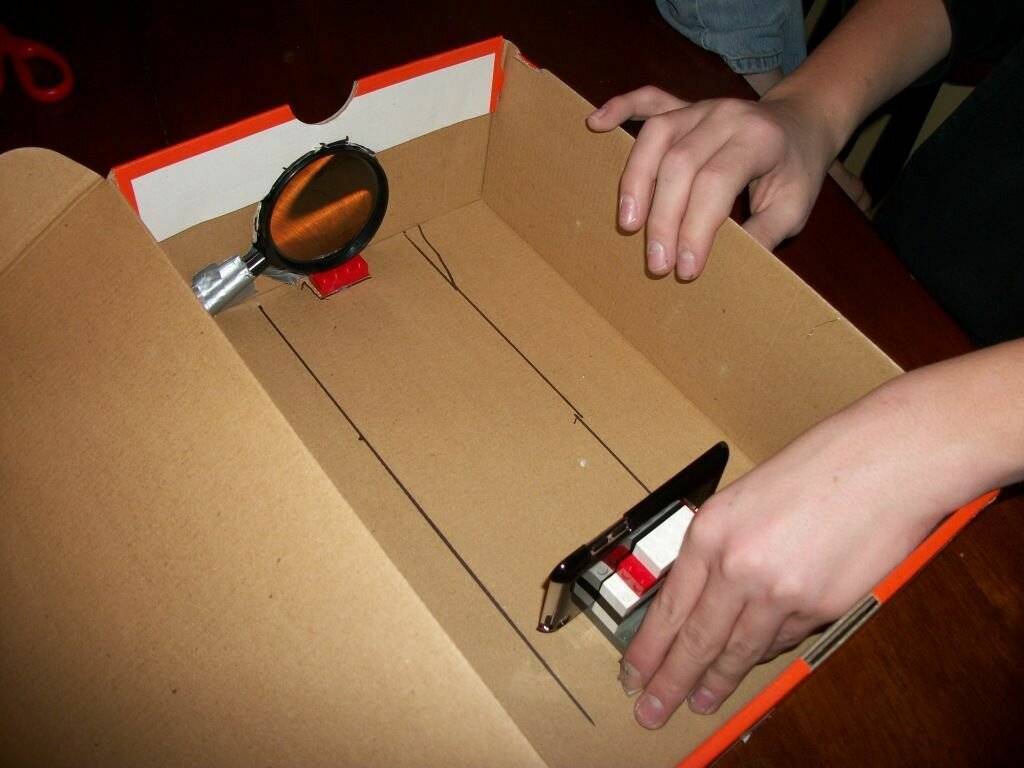

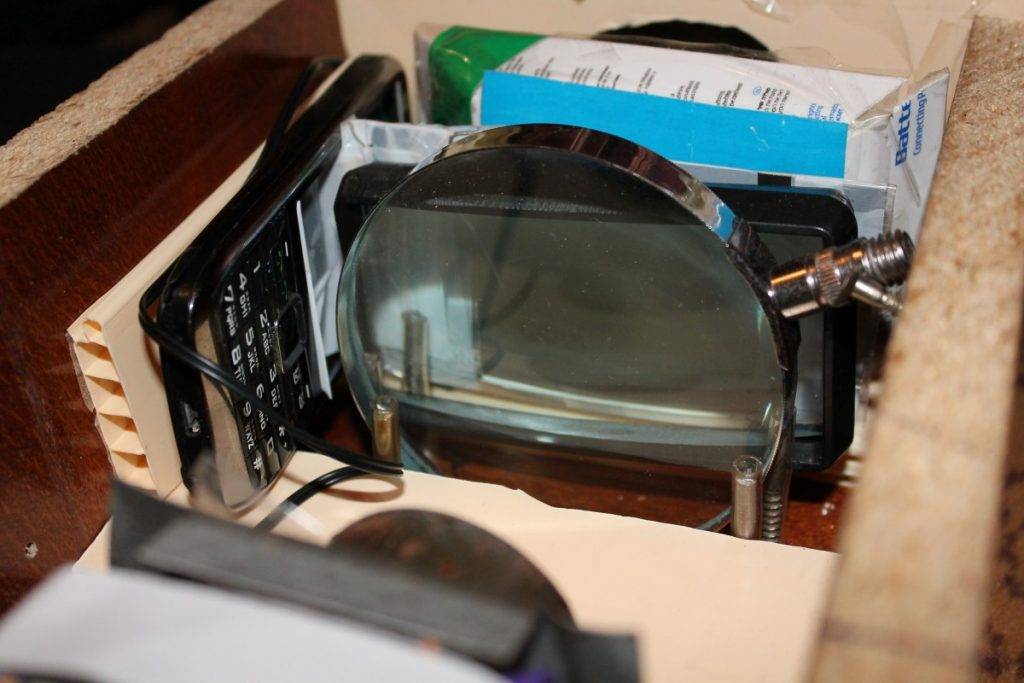

Поставьте в коробку свой телефон. Ставить нужно боком, экраном к линзе. Выставьте на телефоне максимальную яркость и включите какой-нибудь видеоролик. Погасите в комнате свет и направьте коробку линзой на стену. На стене появится нечёткое изображение. Приближая или отдаляя телефон от линзы, добейтесь появления на стене чёткой картинки. Как видите, сделать проектор в домашних условиях очень просто. Теперь вы можете запастись печеньками и наслаждаться просмотром любимого фильма на большом экране.

Идея использования диафильмов

Не останавливайтесь на просмотре фотографий. Развлеките свою семью и друзей, устроив им увлекательный вечер. Расскажите сказку или озвучьте фильм на свой лад, используйте музыкальное сопровождение.

И вам не придется искать диафильмы на фотопленке, проявлять их и фиксировать реагентами. Достаточно иметь принтер, воображение и компьютер.

Используйте прозрачную фотопленку, например Lomond.
На одном альбомном листе может поместиться до 14 кадров!
Конечное изображение будет иметь разрешение 1050 х 800.
Диафильм можно нарисовать в векторах.
Готовое изображение печатается на белой бумаге, чтобы проверить, подходят ли размеры под фотопленку.
На финишной прямой картинка печатается уже на бумаге Lomond.
При необходимости лента нарезается и склеивается для полноты картины, но вы можете сами подготовить раскадровку и напечатать так, чтобы не пришлось создавать фильм вручную.
Готовые слайды просто вставляйте в проектор и наслаждайтесь просмотром.

Как улучшить качество изображения

Для увеличения качества финального изображения надо установить максимальные настройки на мониторе изделия, с которого осуществляется трансляция, исключить проникновение света в помещение, где организуется просмотр. На качество влияет и расстояние до экрана: чем ближе самодельный проектор, тем лучше качество, но меньше картинка.

Все эти параметры легко отрегулировать заранее и добиться такого качества, которое вас полностью удовлетворит. К экрану, на который проецируется картинка, существуют отдельные требования: полотно должно быть высокого качества, без швов и дефектов.

Подготовка к созданию проектора

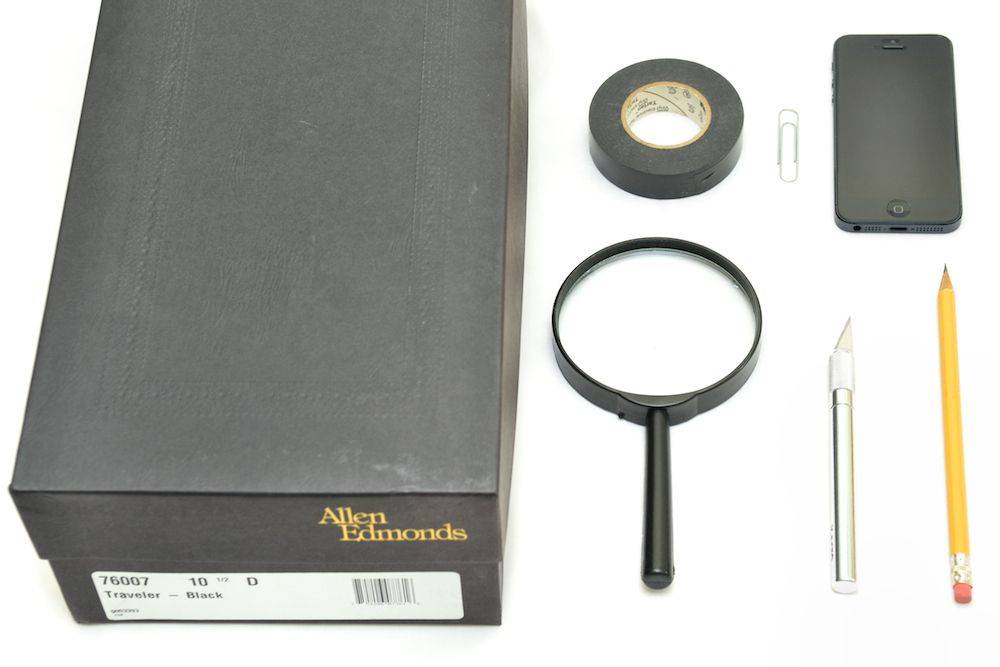

Для начала соберём перед собой все те материалы и компоненты, из которых можно будет сделать сам наш чудо-проектор.

Нам обязательно понадобятся обыкновенная обувная коробка среднего размера, линза 10Х кратности, канцелярский острый нож, обыкновенный карандаш для разметки, чёрная изолента, канцелярская скрепка и, естественно, смартфон. Самодельный проектор для просмотра фото и видео совсем скоро будет готов.

Аккуратно на одной из боковых стенок коробки вырезаем ровно по центру отверстие, в котором будет размещена линза

Очень важно, чтобы она располагалась строго по центру – тут нам и пригодится карандаш, которым мы начертим диагонали на стороне, где будем прорезать отверстие. Именно по центру пересечения диагоналей и будет размещаться линза.

Закрепляем линзу с помощью заранее припасённой изоленты. Впрочем, подойдут и другие варианты для фиксации, например строительный клей или силикон.

Гасим свет, завешиваем шторы и начинаем тестировать проектор. Нужно будет просто, двигая смартфон, подобрать оптимальное расположение его относительно линзы. Нужно добиться максимально качественного изображения – здесь всё просто и зависит только от положения устройства и коробки.

На ваш телефон обязательно должно быть скачано и установлено нормально работающее приложение по перевороту изображений. Дело в том, что при прохождении через линзу, видео или фотография автоматически перевернутся на 180 градусов.

Оптимальным вариантом для ОС Android будет Ultimate Rotation Control, а владельцы “яблочных” девайсов смогут использовать Video Rotate & Flip или другой вариант.

Желательно сделать удобный вход для провода MicroUSB – телефоны достаточно быстро разряжаются при воспроизведении видео или просмотре фотографий.

Как видите в изготовлении простого домашнего проектора ничего сложного. Тем более приятным моментом станет то, что затратить придётся минимальное количество средств – ведь всё, что надо для него можно найти практически в любой квартире.

Беспроводное подсоединение

Очень удобно использовать беспроводное соединение в тех местах, где существует вероятность обрыва проводов. Например, в школе. В этих случаях актуально подключение, которое осуществляется через Wi-Fi. Передача данных в этом случае проходит по протоколу DLNA. Подключив смартфон к проекционной установке, которая выступает точкой доступа, появляется возможность включить и выключить проектор с помощью телефона.

Чтобы появилась возможность включить с телефона проектор, нужно выполнить следующие шаги:

зайти в настройки проектора и указать Wi-Fi в качестве источника сигнала;
провести подключение к Wi-Fi телефона, использую имя и код сети, которые прописаны в настройках проектора;

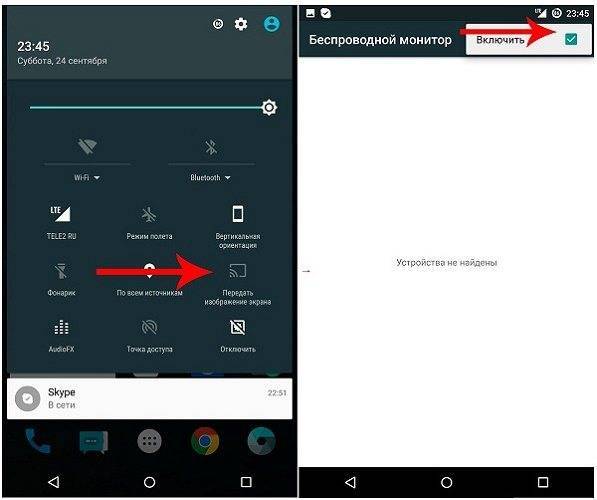

войти в меню «Экран» в системных настройках мобильника;
активировать «Беспроводное проецирование».

Данный способ хорошо подходит всем телефонам с ОС Android, но нужно проследить, чтобы программное обеспечение системы было обновлено выше версии 4.2.2. В более ранних вариантах еще не было поддержки беспроводного показа экрана.

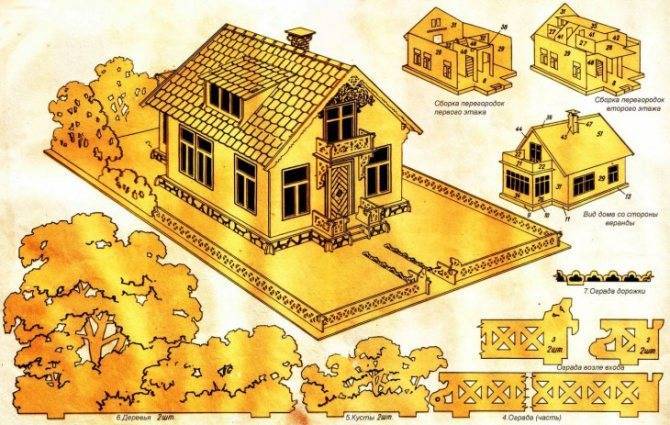

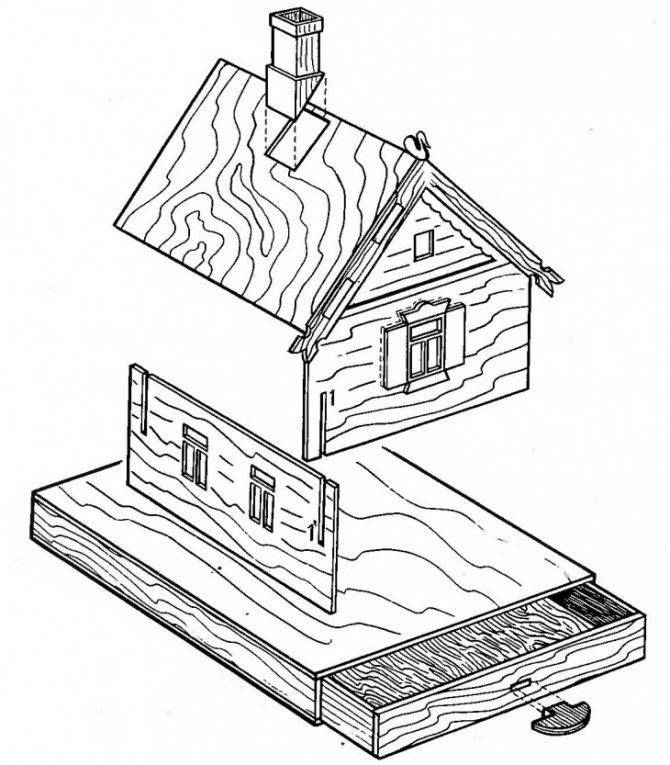

Кукольная мебель

Это задание будет настоящим испытанием для родителей.

Так называемой проверкой обретенных навыков по конструированию.

Особенностью создания кукольной мебели является то, что дети совершенно не терпят фальши.

Если они увидят, что мебель не проработана в деталях, а вместо кухонной плиты для любимой куклы вы принесли обычный брусок прямоугольной формы, то серьезных обид и детских разочарований вам просто не избежать.

Второй особенностью изготовления такой поделки из фанеры с помощью лобзика является то, что вся эта мебель должна быть тщательно проработана наждачной бумагой или шлифовочной машиной.

Ну и последней особенностью поделки из фанеры для дачи и дома является то, что материалы для такой мебели должны быть абсолютно нетоксичными и нормальными для постоянного контакта с ребенком, ведь он может тащить ее в рот или брать с собой в постель.

Это не простая аппликация или поделка из бумаги, поэтому к делу нужно отнестись со всей серьезностью, следуя целому перечню действий, необходимых к выполнению.

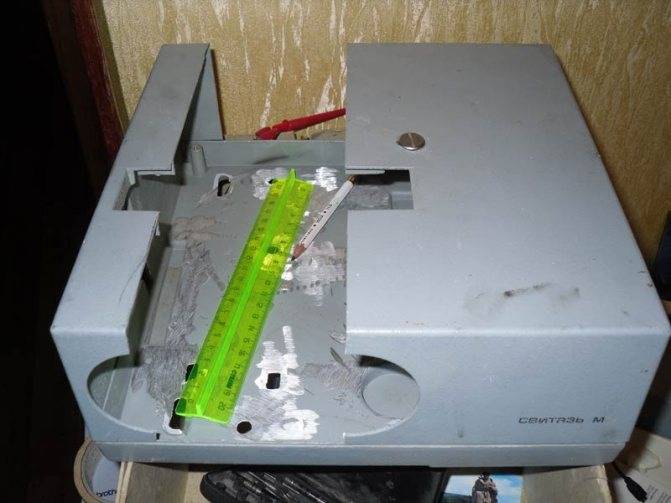

Итак, создаем подобие фильмоскопа Ф-1

В нём можете демонстрировать кадры из цветной фотоплёнки, передвигающейся сверху вниз резиновыми роликами по краям с выступающей ручкой из половинки катушки для ниток.

Из него вырезаются три основные части (смотрите на сайте):

Основной корпус. В горизонтальной части расположите понижающий трансформатор (12 в) — любой бытовой небольшого размера и включатель.

Вертикальная часть. Это стойка, на которую навешена сзади коробочка, у которой срезана передняя и нижняя части, а верх крепится шарнирно на стойке.

В этой коробочке крепится в патроне автолампа 12 вольт на 21 свечу напротив кадрового окна (в Ф-1 была шестивольтовка и понижение трансформатора до этой отметки).

В этой крышке проделайте отверстия для выхода тепла от лампы, но так, чтобы вашим зрителям случайный свет не мешал.

К стойке спереди крепится однолинзовый тубус с фокусом 62,4 мм и двухлинзовым конденсором сзади кадровой рамки. Тубус можно установить из прочной картонной трубки с прорезью для передвижения линзы.

Максимум до экрана – три метра, экран 70х100 мм.

Как сделать домашний кинопроектор из вашего телефона

Проектор на базе смартфона — это самое простое, но доступное решение для быстрого и качественного проектора. Если выделить один вечер, то можно обеспечить просмотр мультфильмов или фильмов не на маленьком экране, а на стене или подготовленной поверхности. Это удобно и гораздо полезнее для глаз. А если вы подключите к телефону беспроводные колонки или стереосистему, то получите домашний кинотеатр. Следуйте приведенным ниже инструкциям:

Коробка должна быть подогнана под размер вашего смартфона, так как она должна соответствовать ширине телефона. Подойдут коробки из-под обуви или другие достаточно длинные изделия. Чем больше расстояние от одной стены до другой, тем шире диапазон настроек, что позволит добиться наилучших результатов в любом помещении.
Если подходящей коробки нет в наличии, вы можете сделать ее самостоятельно. Это немного сложнее, но можно создать дизайн, который будет соответствовать размеру вашего смартфона. Первый шаг — вырезать шаблоны для всех стен, но скреплять их между собой не нужно, сначала выполняется подготовительная работа, описанная ниже.

Лупу необходимо разместить на стене напротив экрана смартфона

Очень важно определить точное положение детали, центр должен совпадать с центром экрана телефона, поэтому лучше всего сделать замеры. Чем точнее будет вырезано отверстие, тем лучше

Линза должна быть расположена прямо и защищена непрозрачной лентой или герметиком. Важно, чтобы свет не проникал через разъем, так как это ухудшит качество изображения.

Проектор с вашего телефона инвертирует изображение, когда оно попадает на увеличительное стекло. Поэтому неплохо заранее скачать приложение, которое позволяет перевернуть фотографию вверх ногами, чтобы получить правильное изображение. Существует множество вариантов, найти их несложно.

Теперь необходимо вставить объектив. Если он плохо приклеивается, можно закрепить его скотчем или изолентой:

Наилучшее соотношение параметров

Матрицу надо извлечь из работоспособного устройства. Но затем восстановить все соединения, чтобы устройство работало. Наилучшие соотношения размеров и цены ее — в мониторах. Осталось совсем немного — яркий свет, линзы и корпус. Сделать своими руками все перечисленное с нуля долго и непросто. Чтобы получился эстетичный аппарат, придется экспериментировать и заказывать детали, изготовленные в заводских условиях.

Поэтому для наилучшей эффективности затрат времени и денег рекомендуем купить в хорошем состоянии БУ:

15-дюймовый ЖК-монитор;
оверхед — проектор А4.

Матрица этого монитора идеально подходит вместо листа формата А4 для размещения в проекторе. Своими руками потребуется только

разобрать монитор,
извлечь матрицу,
собрать разобранные детали монитора так, чтобы матрица работала от видеосигнала компьютера,
закрепить детали монитора, включая матрицу, на корпусе проектора.

Вот и все, что надо сделать. Единственное, что потребуется создать — это крепление всего упомянутого в единый аппарат так, чтобы его можно было переставить с места на место, не нарушая работоспособности. Остальная работа — разборка монитора. Покажем далее на примере, как выглядит подобное конструирование проектора.

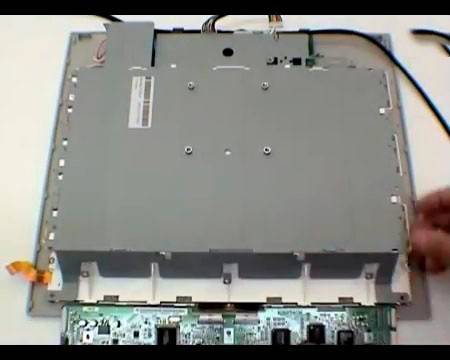

Приступаем к разборке монитора

В мониторе два блока. Один управляет матрицей, другой — лампами подсветки. Назначение блока определяется по проводам и шлейфам

Блок матрицы

Еще немного — и матрицу можно отделить

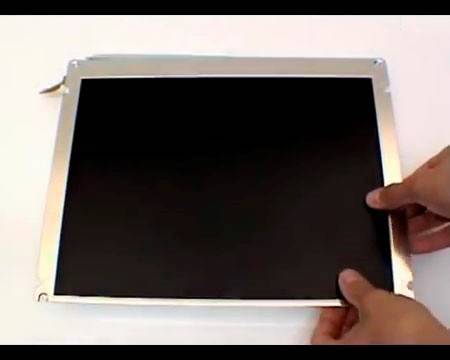

Отделение матрицы

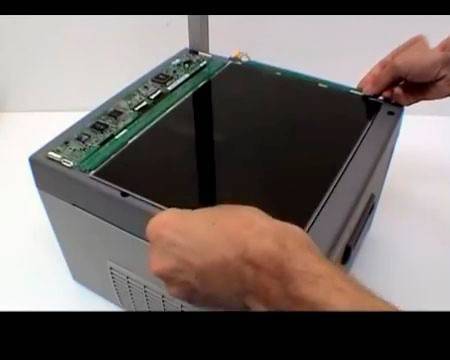

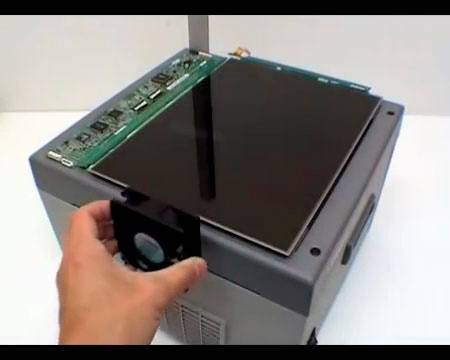

Извлеченную матрицу с блоком управления примеряем к проектору

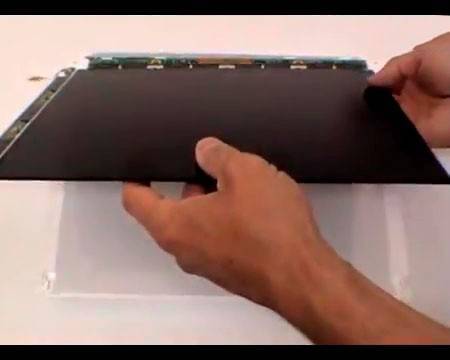

Вытаскиваем матрицу

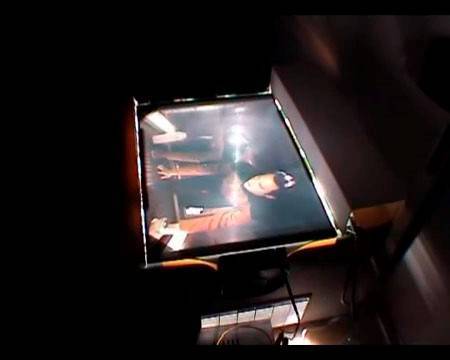

Приподнимаем матрицу прокладками на 5–7 мм над стеклом проектора и устанавливаем вентилятор обдува. Движение воздуха должно охватывать обе ее стороны

Крепим все что нужно либо клейким материалом, либо иначе по своему усмотрению

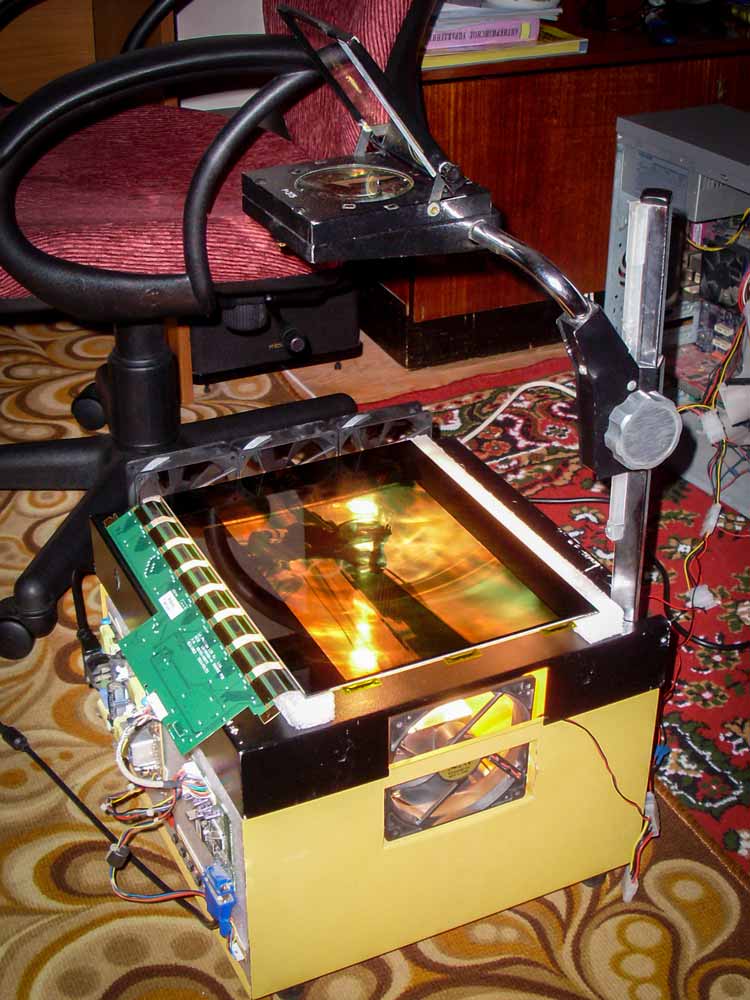

Проектор готов к использованию. Как выглядит изображение, показано далее:

Работа проектора

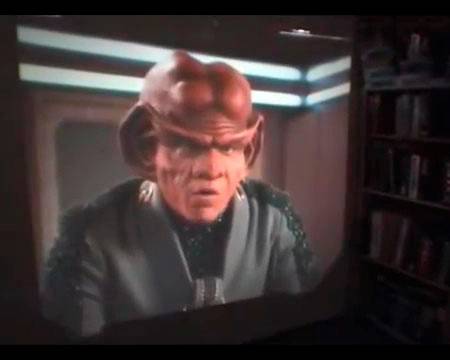

Справа от экрана виден книжный шкаф. По его размерам можно судить о высоте изображения — не менее полутора метров. Следовательно, диагональ экрана получается более 2 метров. Совершенно точно можно утверждать, что качество изображения в этом проекторе выше, чем у промышленного мультимедийного аналога. В последнем применен такой же принцип, но размеры матрицы меньше и другая оптика.

Гобопроектор

Принцип проектора гобо упрощенно аналогичный как у лазерных указок. Это устройство часто используется для трансляции рекламных логотипов, текстов картинок.

Используется:

обычный LED прожектор освещения, к нему припаян провод с выключателем;
вместо защитного стекла лампочки — линза. Для опытов, а также для объектива может понадобиться несколько их разновидностей. Лупы можно купить в специализированных магазинах оптики, в интернете;
отрезок пластиковой канализационной трубы с муфтой;
термостойкий герметик (для удобства его набирают в шприц);
трафареты, их заказывают в полиграфии или можно сделать самому, распечатать и вырезать из простой бумаги.

Сборка:

Извлекается лампочка из рефлектора, на ее место ставят светодиод от 100 Вт.
К лампе припаивается провод с переключателем.
В рефлектор вставляется лупа (толстая выпуклая 10-кратная), все закрепляется герметиком (красная смесь на фото) — это конденсор. Сверху — еще одна линза, но уже тоньше, например, 3 или 4-кратная.
В качестве объектива также подбирают одну или две линзы, например, 50 миллиметровые с 5 кратным увеличением (если поставить две, картинка будет в 2 раза больше).
Делаем объектив из муфты и трубы, диаметр последней подбираем под линзы.

Как сделать проектор для мобильного своими руками

Просмотрим фильмов или фотографий на большом экране – это всегда занимательное действие. Но, для этого нужно купить проектор для мобильного телефона, однако смотря на его стоимость, хочется от такой идеи сразу отказаться. В этой статье мы решили рассказать вам, как сделать проектор для мобильного телефона своими руками из коробки, лупы и скотча. Рассмотрим пошаговую инструкцию и посмотрим несколько готовых приспособлений.

Как сделать проектор для мобильного телефона своими руками: необходимые материалы

Чтобы сделать проектор для телефона нам не нужно собирать множество материалов, понадобиться: коробка для обуви, острый нож, скотч, скрепка и лупа. Все эти материала можно без особых усилий найти у себя в кладовке.

Особое внимание хотелось бы остановить на лупе, она выступает самым важным элементом нашего проектора. Если у вас дома завалялась советского качества – используйте ее. Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству

Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками

Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству. Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками.

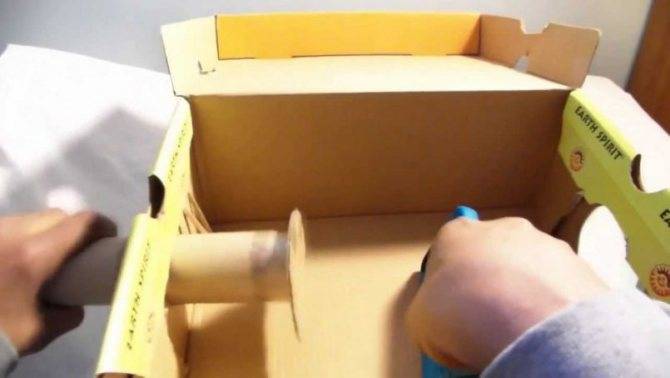

В первую очередь мы должны найти с вами коробку, она должна быть хорошего качества и иметь темные стенки, если нет можно будет на нее надеть черный мусорный пакет. Далее снимаем увеличительное стекло, прикладываем его к коробке и просто обводим. Стекло нужно прикладывать посредине, чтобы не допустить ошибку, проведите две диагонали.
Вырезаем отверстие на коробке с помощью обычного ножа.
Крепим стекло, для этого можно использовать скотч или изоленту.
Подготавливаем место к установке телефона. Лучше всего, если у вас есть специальный чехол. Если его нет, тогда можно попробовать использовать обычный скотч или сделать специальное приспособление с коробки.
Устанавливаем телефон – это самый важный этап. Заходим в комнату, где полностью отсутствует свет, и начинаем искать место установки телефона. Оптимально устанавливать его посредине коробки, но здесь все зависит от линзы, поэтому пробуйте несколько вариантов сразу.
Делаем отверстие и проводим провод для зарядки.

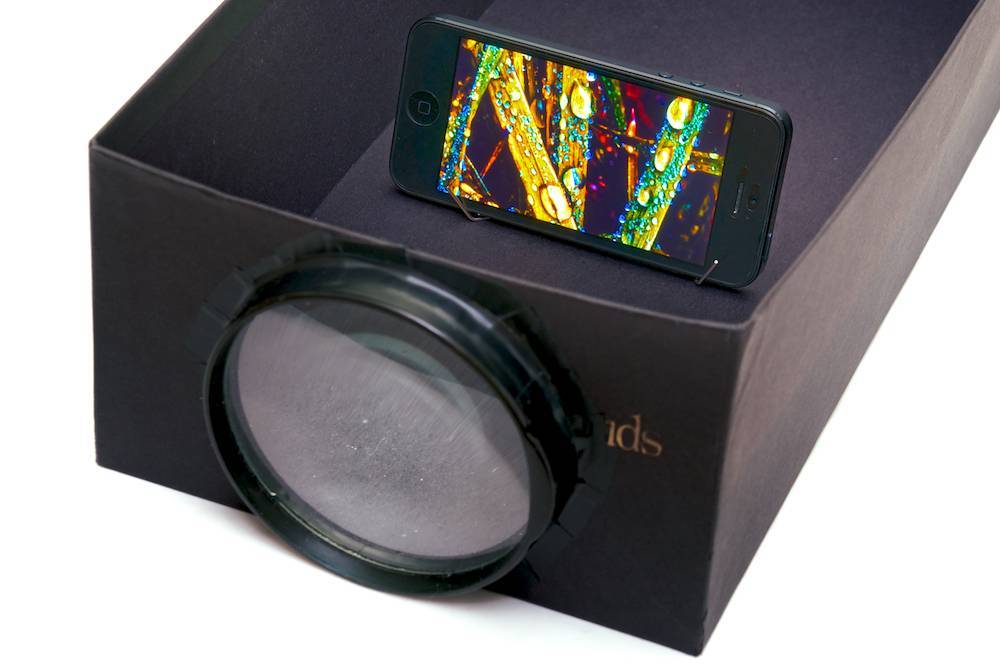

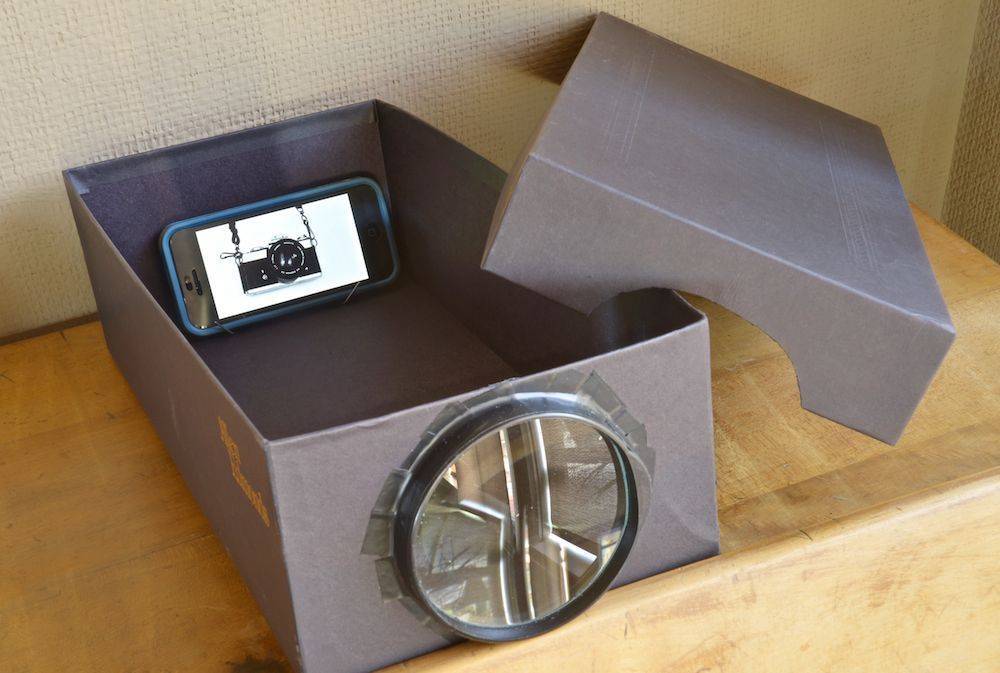

Вот так будет выглядеть проектор для телефона своими руками.

Сложностей нет никаких, есть определенные загвоздки, которые стоит брать в учет. Вот несколько ответов на ваши вопросы:

Как улучшить качество изображения на мобильном проекторе? – пробуйте найти лучшее место для установки телефона, также пытайтесь регулировать лупу.

Что делать если проектор для мобильного совсем не работает? – в этом случае, вы точно сделали ошибку с выбором лупы. Попробуйте посмотреть другие варианты. Посмотрите интересную статью, где мы изготавливаем датчик протечки воды и изготавливаем его из подручных материалов.

Как улучшить четкость изображения на мобильном проекторе? – как говорят умельцы, можно попробовать установить вторую лупу. С помощью нее можно будет дать более четкую картинку. Здесь увеличительное стекло будет выступать в роли инструмента для настройки качества. И телефон не будет находиться так далеко от первого стекла.

Вот такое видео мы нашли для вас, здесь вы узнаете, на что способен самодельный проектор для мобильного.

https://youtube.com/watch?v=mUUoRWjO5Ys

Что нужно сделать обязательно

Чтобы сделать проектор для андроид, необходимо в обязательном порядке проделать следующие советы:

Для передачи картинки нужно поставить изображение вверх ногами, для этого используйте мобильное приложение, одним из таких сейчас можно назвать Ultimate Rotation Control. Если вы этого не сделаете – картинка будет отображаться вверх ногами.
Яркость мобильного телефона ставим на максимум.
Комната должна быть темной, если света много – вы не увидите картинку.

Где купить мобильные проекторы

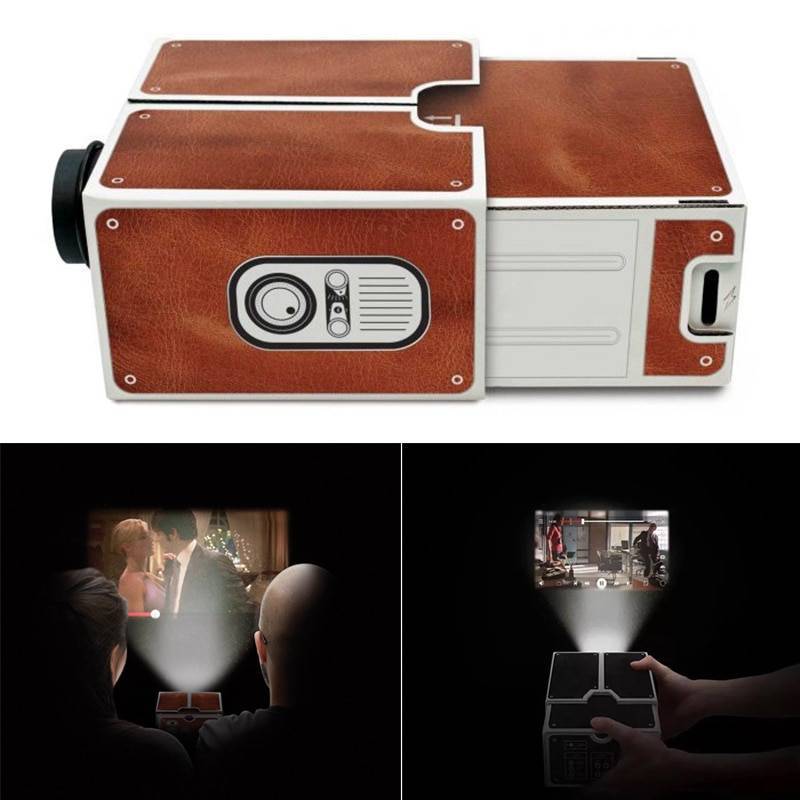

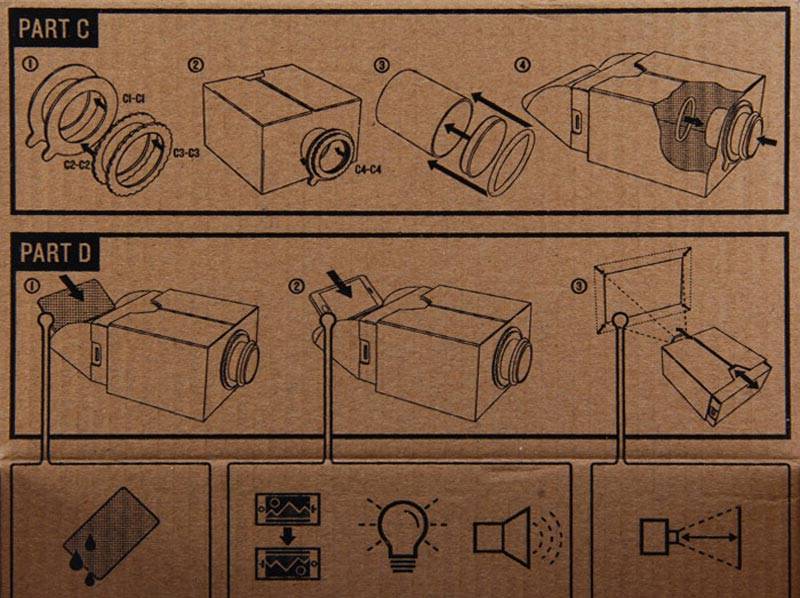

Нам недавно попалась на глаза отличная коробка с алиэкспресс, вот такой вид она представляет.

Это обычная коробка, но с помощью нее можно даже регулировать качество изображение, телефон устанавливать можно в любое место. Даже ноутбук можно подстроить под нее, что уже считается шикарным вариантом. Но, есть и одно существенное но – стоимость, сейчас цена такой коробки 40 долларов, а это много.

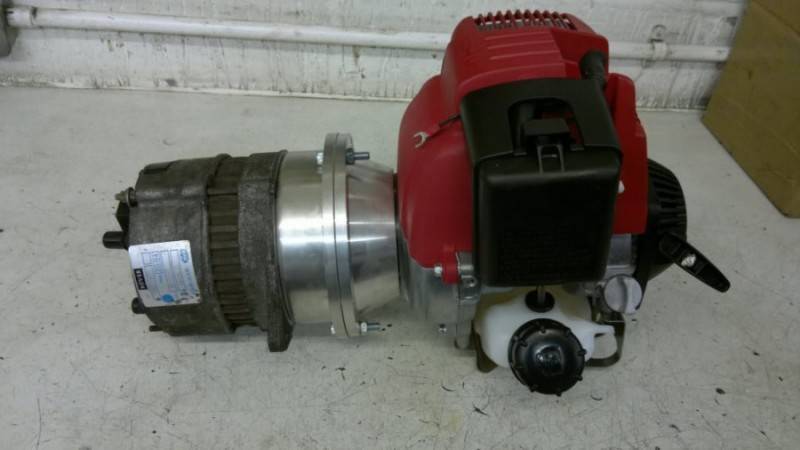

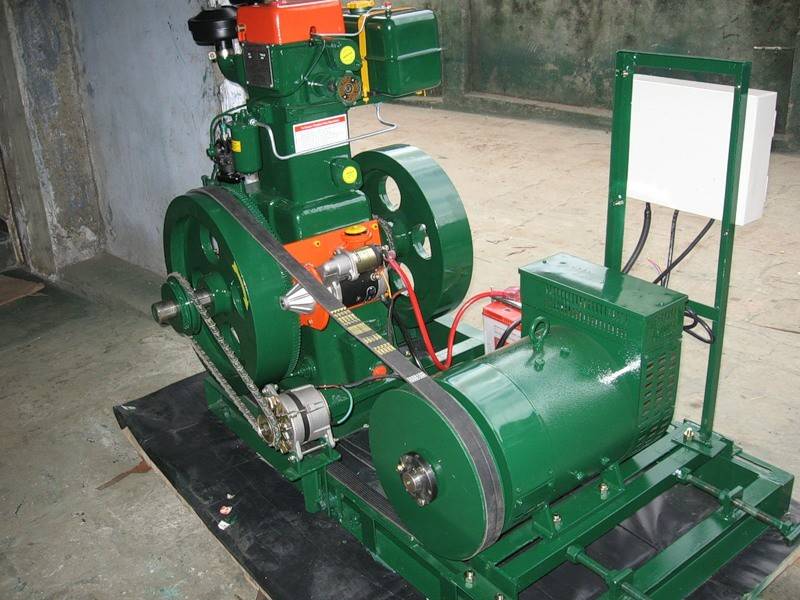

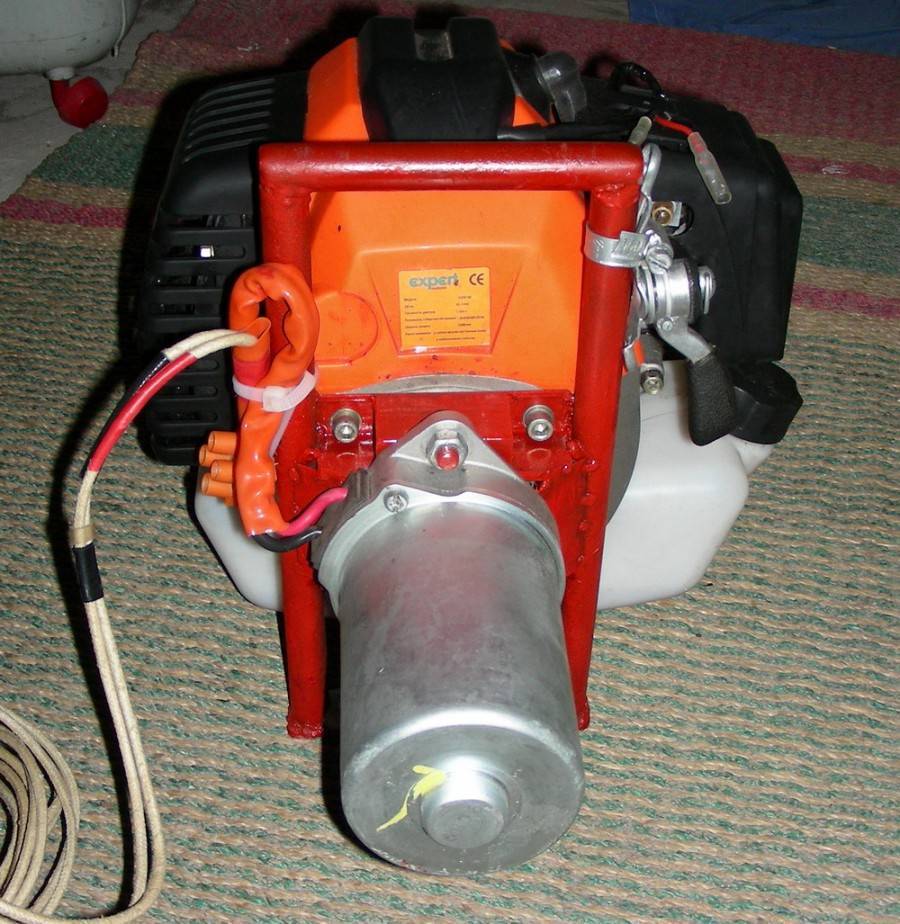

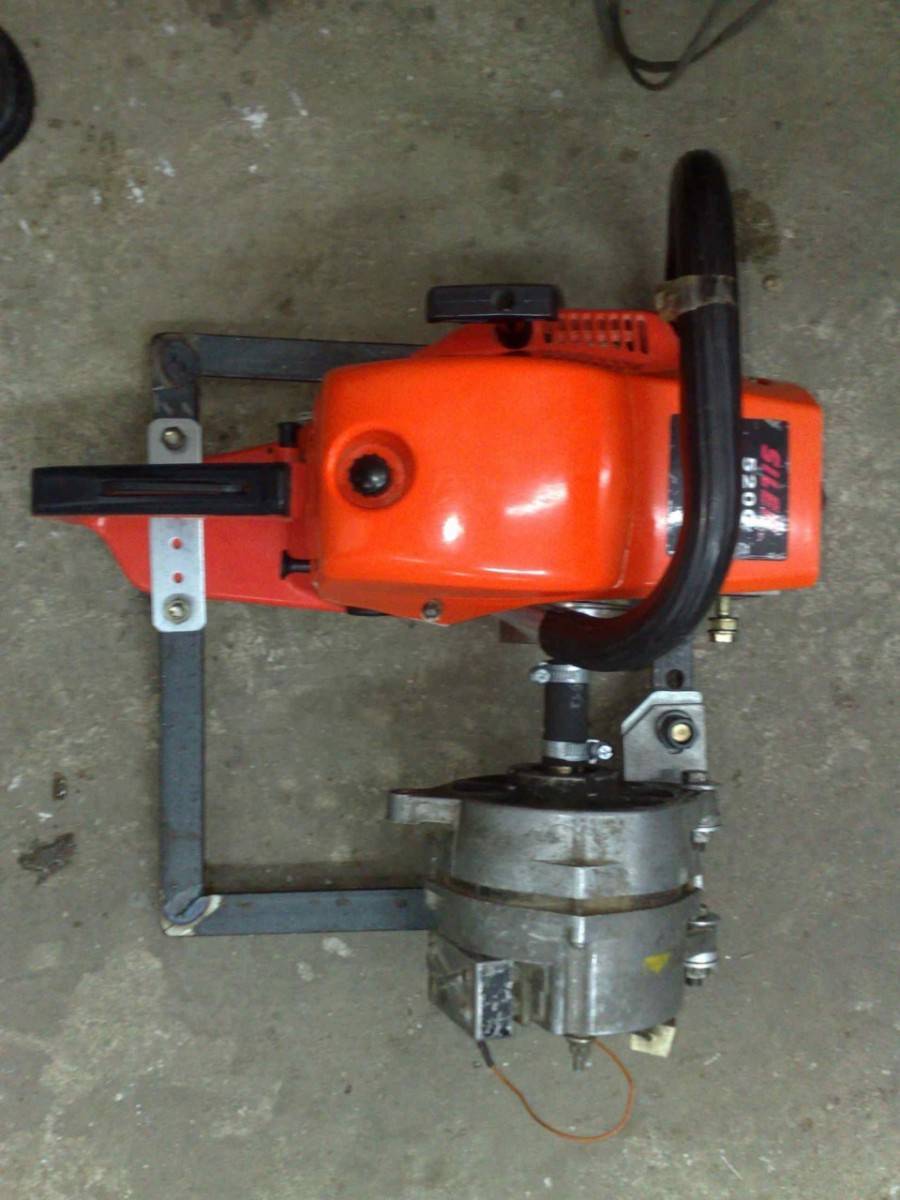

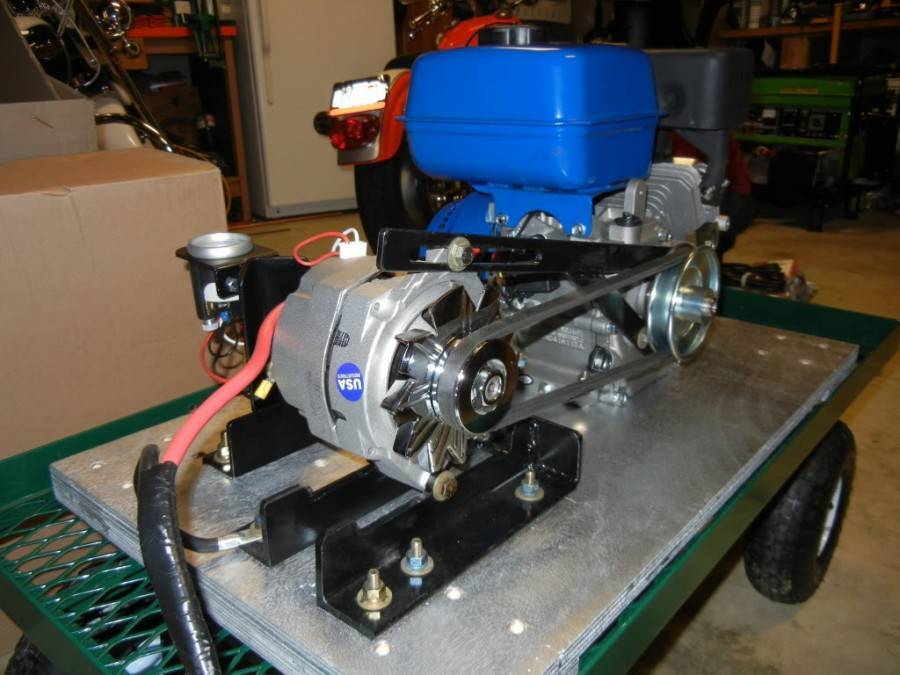

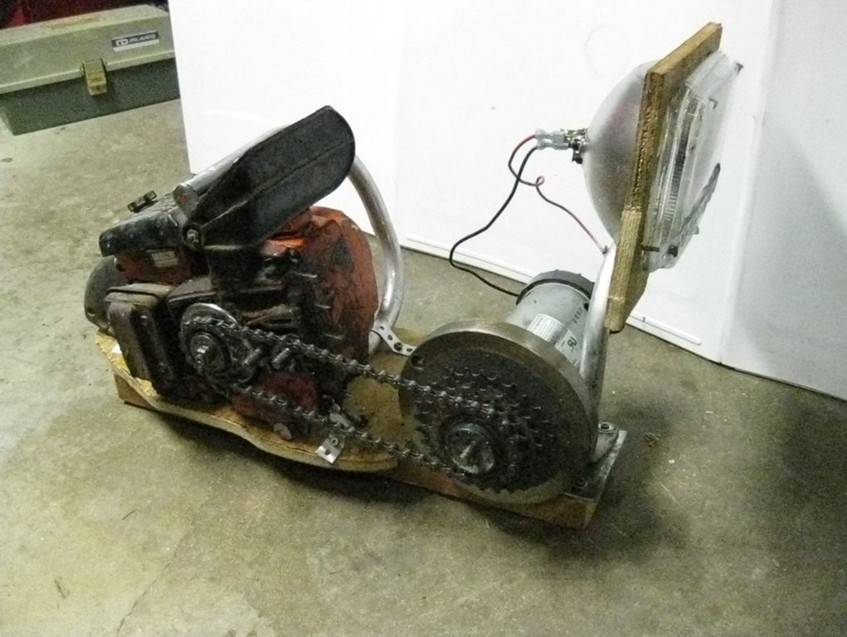

Реализация генератора и принцип его работы

Благодаря электромагнитной индукции в генераторе образуется электрический ток. Это происходит потому, что обмотка движется в искусственно созданном магнитном поле. В этом и есть принцип работы электрогенератора.

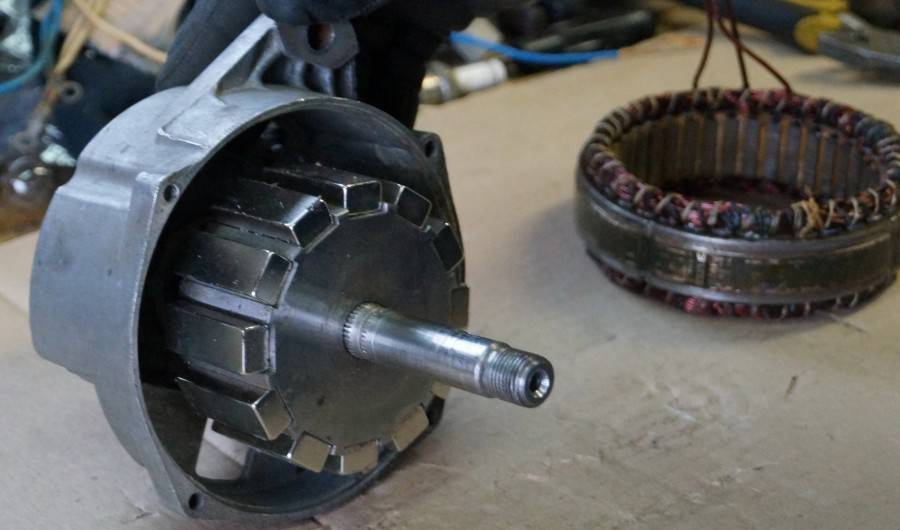

В устройстве электрогенератора имеется ротор и статор. Магнитное поле создается при помощи ротора. На нем крепятся магниты. Статор является неподвижной частью генератора, и состоит из специальных стальных пластин и катушки. Между ротором и статором есть маленький зазор.

Есть два типа электрогенератора. Первый имеет синхронное вращение ротора. У него сложная конструкция, и низкий КПД. Во втором типе ротор вращается асинхронно. По принципу действия – он прост.

Асинхронные двигатели теряют минимум энергии, тогда как в синхронных генераторах показатель потерь доходит до 11%. Поэтому электродвигатели с асинхронным вращением ротора пользуются большой популярностью в бытовых приборах, и на различных заводах.

В процессе работы могут возникать перепады напряжения, они губительно сказываются на бытовых приборах. Для этого на выходных концах стоит выпрямитель.

Асинхронный генератор прост в техническом обслуживании. Его корпус надежен и герметичен. Можно не бояться за бытовые приборы, имеющие омическую нагрузку, и чувствительные к перепадам напряжения. Высокое КПД, и продолжительный период эксплуатации, делают устройство востребованным, к тому же его можно собрать самостоятельно.

Что понадобится для сборки генератора? Во-первых, нужно подобрать подходящий электродвигатель. Его можно взять от стиральной машинки. Самостоятельно делать статор не стоит, лучше воспользоваться готовым решением, где есть обмотки.

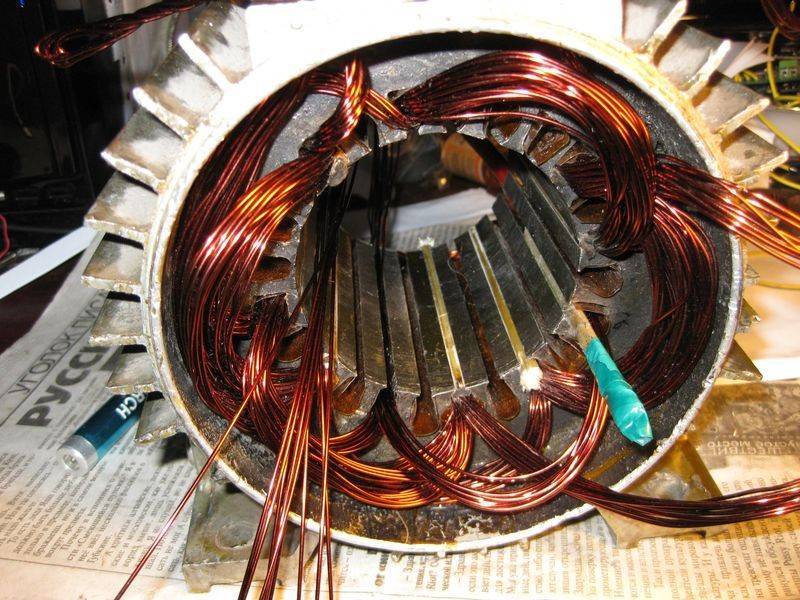

Стоит сразу запастись достаточным количество медных проводов, и изолирующими материалами. Так как любой генератор будет производить скачки напряжения, то понадобится выпрямитель.

Воспользуемся тахометром и включим двигатель в сеть, так можно узнать скорость вращения ротора. К полученной величине нужно прибавить 10%, это позволит не доводить двигатель до перегрева.

Поддерживать необходимый уровень напряжения помогут конденсаторы. Они подбираются в зависимости от генератора. Например, для мощности в 2 кВт потребуется емкость конденсаторов в 60 мкФ. Таких деталей нужно 3шт с одинаковой емкостью. Чтобы устройство получилось безопасным, его нужно заземлить.

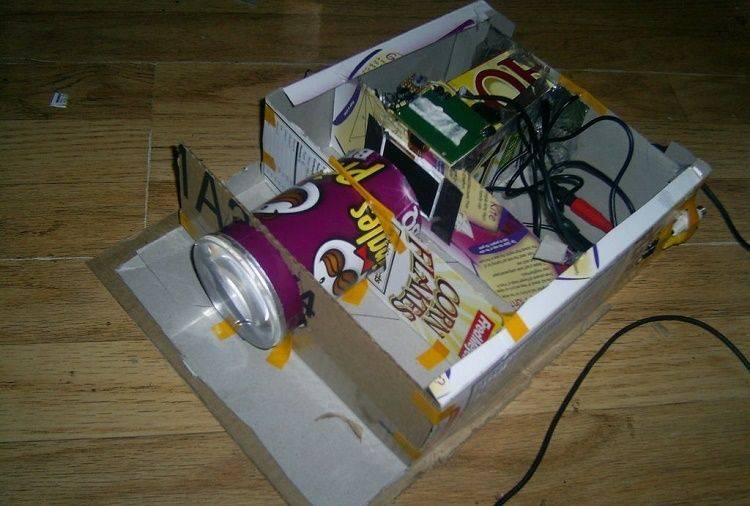

Проектор из коробки (DIY)

Проектор — вещь хорошая, но дорогая, да и нужна не часто, поэтому редко у кого есть дома. После своего поста пошерстила интернет и нашла способ как сделать проектор из телефона/нетбука/планшета и простой коробки.

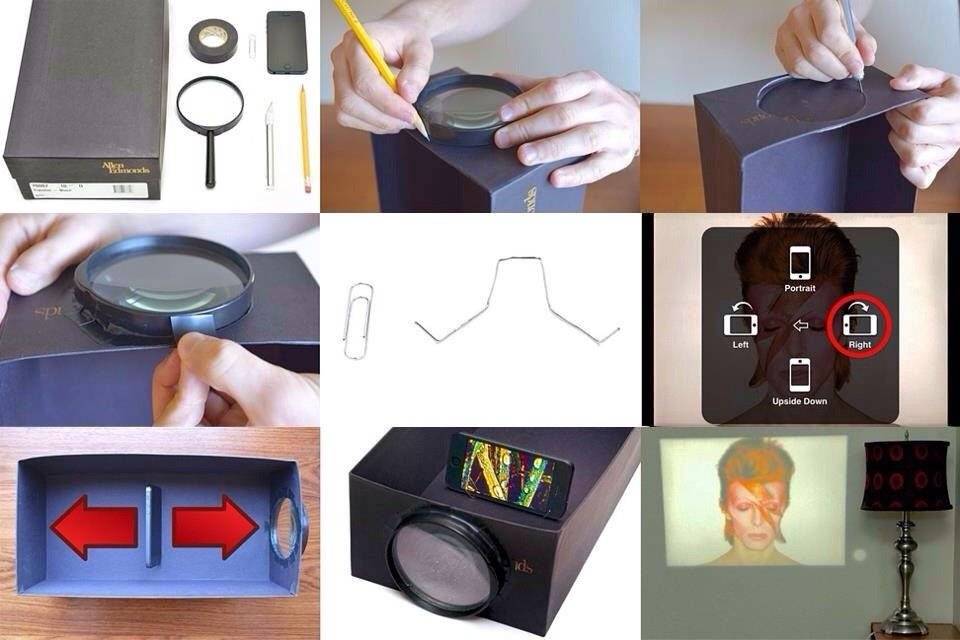

Для проектора из телефона нам нужно: -обувная коробка (лучше с черной внутренностью, но можно и окрасить) , -телефон, -увеличительное стекло — лупа, -карандаш, -нож/резак, -темный скотч/изолента, -скрепка, для фиксации телефона (как сделать подставку видно в источнике).

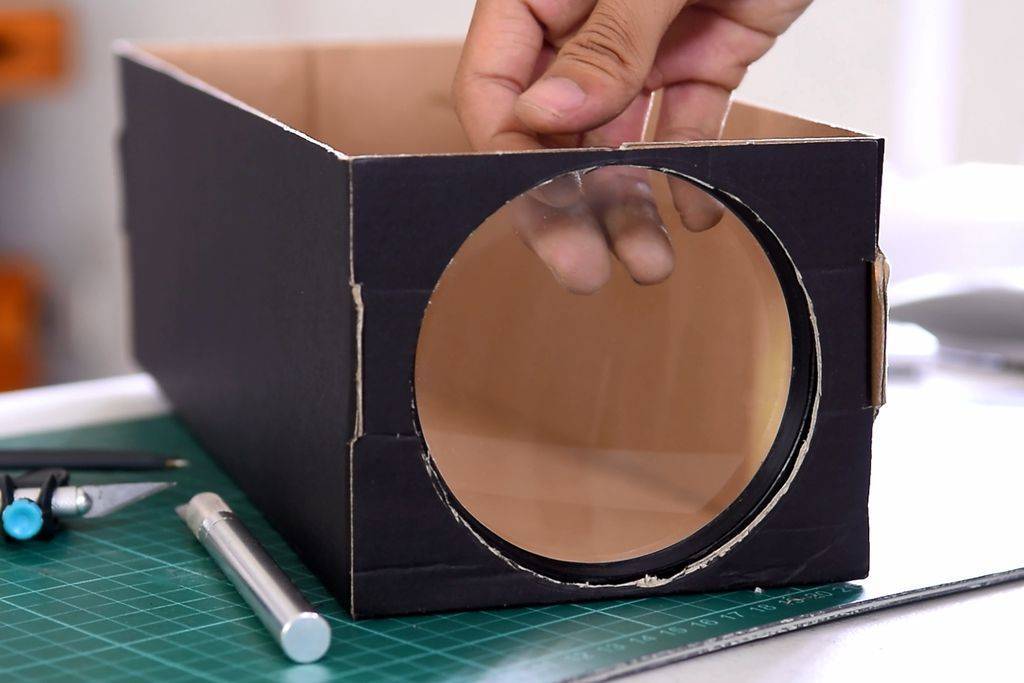

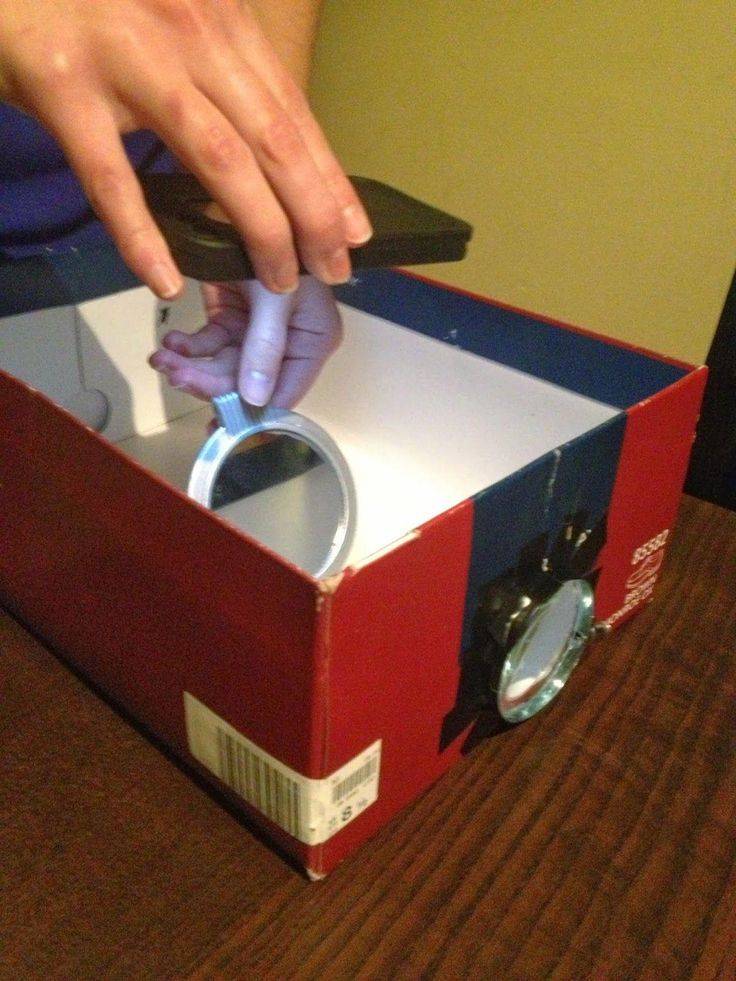

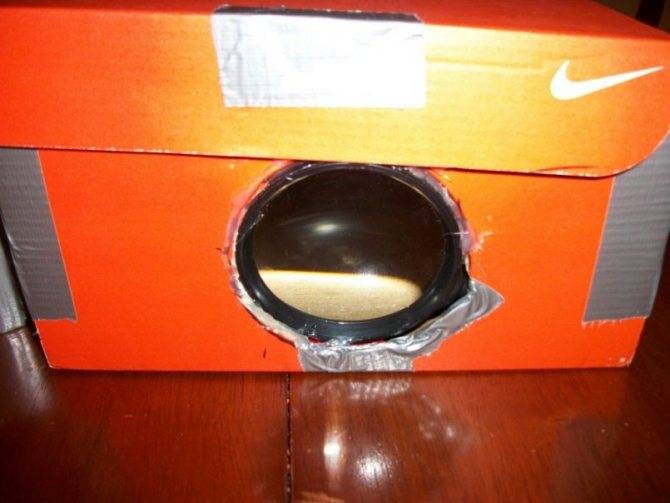

Обводим лупу по середине одной из стороны, вырезаем.

Вставляем лупу и тщательно проклеиваем стык, чтобы не было зазоров и туда не попадал свет.

Помещаем телефон, фиксируем на необходимом расстоянии — фокусировка проектора осуществляется перемещением телефона в коробке относительно увеличительного стекла, двигайте телефон, начиная от задней стенки коробки, пока изображение не начнет попадать в фокус. Когда свет проходит через линзу, он отражается, и изображение из объектива проектора выйдет перевернутым. Это не беда — просто разберитесь, как перевернуть изображение на телефоне. Закрываем крышку, выключаем свет и наслаждаемся слайдами. Источник Источник Источник

Но изображение из телефона довольно таки размытое, так как картинка мала и яркость экрана не высокая. Чтобы улучшить результат стоит использовать ноут или планшет.

Для этого нам понадобится: -картонная коробка — должна быть около полуметра по длинной стороне, а лицевая часть должна быть больше чем экран —вашего планшета или ноутбука. -скотч, -карандаш, -нож\резак, -линза Френеля из жесткого пластика, для планшета — коробка или книги размером с него и резинки.

Ее можно купить на ebay (ключевые слова: Fresnel lens). Цена в районе 6-10 долларов. Для этого проекта была использована линза Френеля размерами 20х25 сантиметров.

В идеале отверстие на передней панели должно быть на пару сантиметров меньше линзы Френеля. Используйте линзу в качестве шаблона, чтобы нарисовать прямоугольник. Второй прямоугольник нарисуйте внутри первого, отступив на пару сантиметров.

Прямоугольник, нарисованный при помощи банковской карты рисовать не обязательно. Это отверстие будет использоваться в качестве диафрагмы внутри проектора для улучшения изображения если вы решите использовать смартфон.

С помощью скотча закрепите линзу Френеля на передней панели проектора. Рифленая часть линзы должна быть направлена внутрь коробки. Когда линза установлена, коробку можно сложить.

Крепим планшет резинками к коробке/книгам, вставляем в наш «проектор».

При использовании ноутбука эта конструкция будет слишком мала.

В этом случае можно вырезать отверстие на боковой стороне коробки, а ноутбук перевернуть вверх ногами. На данный момент этот самый простой и быстрый способ сборки проектора. К тому же ноутбук дает лучшие результаты, т.к. его экран самый большой и яркий.

Изображение, которое вы проецируете на экран перевернуто по горизонтали и по вертикали. Вы можете исправить это перевернув планшет или ноутбук

Обратите внимание, что изображение по прежнему останется отражено по горизонтали, хотя верх-низ будет в правильной ориентации. Это значит, что числа и слова на экране будут справа налево

Поскольку линза Френеля плоская, есть некоторые оптические искажения картинки. Например, края экрана могут быть немного размытыми, а центр будет в фокусе. Яркость устройства должна быть выставлена на максимум, чтобы получить максимум светового потока. Если вы сможете добиться полной темноты в комнате, изображение станет более четким и ярким. Изображение с диагональю в 120 сантиметров довольно смотрибельно при использовании ноутбука а также при использовании iPad. Конечно чем ближе вы поднесете проектор к экрану, тем меньше станет изображение, но будет ярче и более в фокусе. Источник

ПыСы: изображения получаются довольно таки маловаты для переноса картинки на стену, но если это будет изображение без фона и опять же без сильно мелких деталей, то отодвинув проектор подальше, мы получаем хоть и размытую, но крупную картинку, для обводки контура должно подойти.

Проектор на основе планшета или ноутбука

Если вы решили сделать проектор для дома своими руками и желаете добиться лучшего изображения, то в роли передающего монитора стоит использовать планшет — разрешение экрана намного больше, чем у смартфона, а значит, и качество передаваемого изображения в разы лучше.

Коробку, чтобы построить домашнее устройство на основе планшета, выбираем большего размера: длина ее должна быть не менее 50 см, а торцевая сторона — немного больше экрана планшета. Для увеличения лучше приобрести большое увеличительное стекло советского производства, тогда качество будет отменное. Примером может служить прибор для полностраничного чтения книг, стоимость линзы будет в пределах 8 долларов.

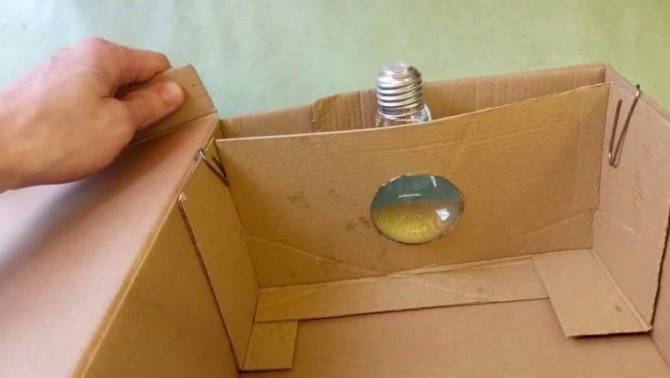

В торце с помощью ножа прорезаем отверстие, которое будет немного меньше лупы, потом крепим линзу с помощью двусторонней клейкой ленты, рифленой поверхностью внутрь коробки.

Планшет закрепляем внутри коробки, учитывая при этом, что линза переворачивает изображение.

Конструкция на основе ноутбука немного отличается — прямоугольные отверстия вырезаются с обеих сторон длинного торца коробки. Само устройство расположено монитором вниз, а клавиатурой на верхнюю часть картонного основания — это помогает получить верное изображение, а не перевернутый вариант.
