Схема подключения розеток

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

1. Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
2. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
3. Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Проверка подключения заземления

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

Монтаж установочного оборудования схемы розетки

Начнем с установки и подключения устройства защиты. В нашем примере эту функцию выполняет двухполюсный автоматический выключатель, он защищает цепь от возникновения перегрузок и токов короткого замыкания. Более подробно узнать о том, что представляют из себя автоматические выключатели, какие функции выполняют и каков их принцип действия можно в статье бытовые автоматические выключатели. Изучить детальную инструкцию по подключение двухполюсного автомата можно в статье как подключить двухполюсный автоматический выключатель.

Подготавливаем подходящие и отходящие провода. Применяемый нами провод трехжильный, имеет двойную изоляцию, которая состоит из общей наружной оболочки и внутренней, индивидуальной для каждой из жил,  с цветовым обозначением изоляционного слоя .

Снимаем наружную изоляцию. Пред нами три разноцветные жилы сверху и три снизу. У разных кабельных заводов окраска жил может несколько меняться, но основные цвета и оттенки остаются неизменными. В каждом трехжильном проводе присутствует синий оттенок и желтый или желто-зеленый.

Перед тем, как выполнить монтаж схемы необходимо определиться с расцветкой жил. Давайте посмотрим, какие цвета наиболее широко применяются в электрике для обозначений:

• синий — ноль;
• желтый или желтый с зеленой полосой — земля.
• Жила оставшегося цвета будет фазой, в большинстве случаев ее окраска бывает белой или черной, реже красной, оранжевой или коричневой.

Для конкретно нашего примера, на подходящем к автомату (верхнем) проводе:

• белый провод с синей полосой — будет нулевым;
• белый провод с черной полосой — фазным;
• желтый с зеленой полосой — земля.

На отходящем (нижнем) проводе:

1. синий — ноль;
2. белый — фаза;
3. желтый с зеленой полосой — земля.

Желательно использовать провод одного кабельного завода, так вы гарантированно не запутайтесь в расцветке.

Отмеряем необходимую для подключения длину жил провода. Затем, снимаем по 1 сантиметру изоляционного слоя с каждой из жил.

Подключаем синюю и белую жилы к контактам автомата.

Для заземляющей жилы используем проходной контакт.

Аналогичным образом подключаются и нижние жилы, отходящего на распределительную коробку провода. Отмечу, что подключение жил должно быть симметрично, если сверху автомата ноль справа, то и снизу он должен быть справа, фаза сверху слева и снизу слева.

Подключение устройства защиты завершено.

Переходим к подключению розетки с заземлением. Снимаем наружную изоляцию провода.

Далее, снимаем по 1 сантиметру изоляционного слоя с каждой жилы.

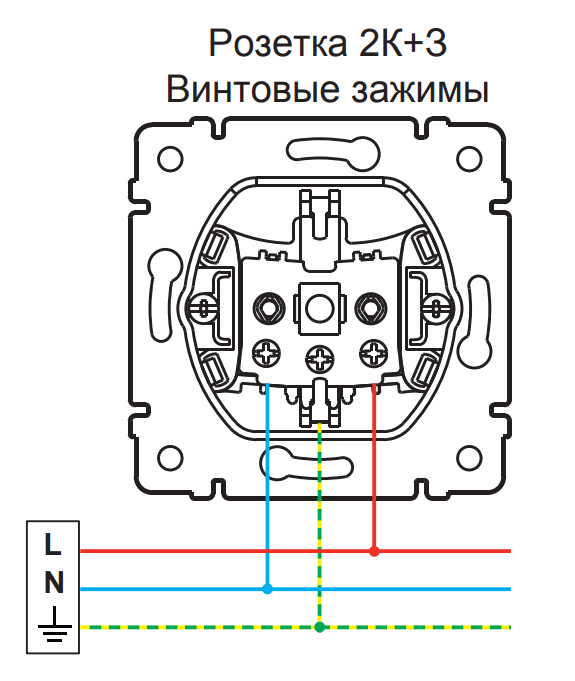

Подключаем жилы проводов к контактам механизма розетки. Белая и синяя жилы подсоединяются в силовые контакты розетки, а желтую жилу с зеленой полосой сажаем в контакт заземления.

Подключение розетки с заземлением выполнено. Теперь, устанавливаем механизм розетки в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть здесь.

Переходим к следующему этапу.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

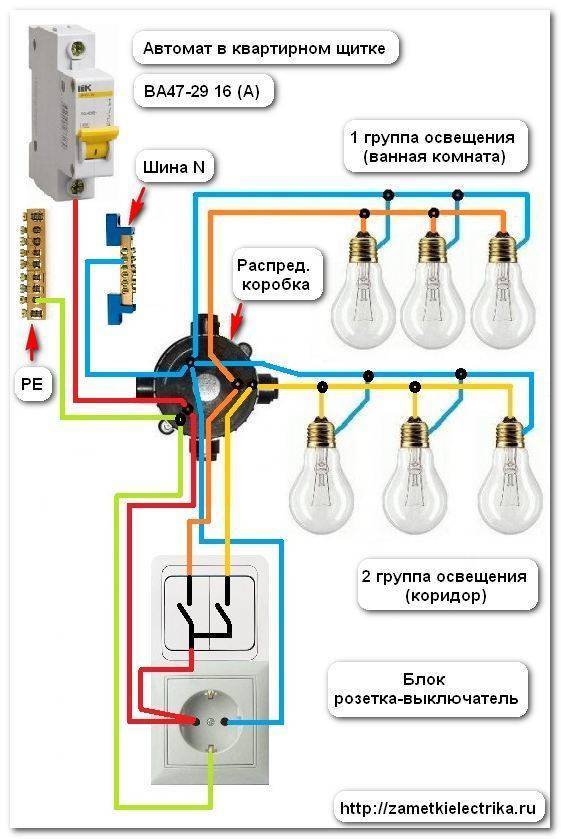

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод — фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Наше предложение

В каталоге Вы найдете изделия в основном заземляющим контуром. Розетки также могут быть оснащены шторками. Для изготовления изделий данного типа используется керамика, пластик, металл. Накладки могут быть выполнены из дерева, фарфора, керамики и металла. Внешний вид розеток для открытого монтажа очень разнообразен. В каталоге представлены красивые и интересные изделия, оформленные под медь с патинированием, натуральный камень различных оттенков и т. д. Стильно смотрятся светлые керамические модели с нанесенным на них изящным орнаментом.

Чтобы приобрести ретро розетки для открытой проводки в интернет магазине SK-Elektro, отправьте товар в «Корзину» и заполните форму заказа. Вы можете задать любые вопросы о продаже и доставке товаров или получить помощь в выборе ретроэлектрики у наших консультантов. Чтобы сделать это, просто оставьте свой телефон и дождитесь обратного звонка.

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

• Простота обслуживания и восстановления.
• Доступность при необходимости подключения промежуточной розетки.
• Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

Последствия

Если воспользоваться параллельным способом подключения розетки, то появляются определенные особенности:

• ввиду того, что будут задействованы два потребителя (сама розетка и световой прибор) возможен перегрев проводов и возникновение аварийной ситуации;
• нет возможности подключить мощные приборы;
• в момент включение системы, возможно уменьшение напряжения и кратковременное отключение других электроприборов.

В случае того, если не подключать, а заменять на розетку, тогда все недостатки в какой-то степени нивелируются, однако к таким решениям прибегать стоит только после обдумывания и при определенных навыках и опыте работы с электрическом.

Двойные и тройные розетки

Подключение электророзеток производится уже после того, как выбрано для нее место, проложен туда провод и смонтированы подразеточные коробки. После этого отключают автомат или выкручивают пробки, чтобы снять напряжение, и проверяют его отсутствие. Затем зачищают провод. И только после этого производят подключение. Жилы можно просто завести в клеммы или загнуть их концы в виде колец небольшого диаметра. Если происходит подключение розетки с заземлением, то третью, заземляющую жилу необходимо подсоединить к определенной клемме. Перед этим стоит убедиться в том, что она именно заземляющая. На последнем этапе электророзетку устанавливают в подрозетник и прикручивают крышку.

При подключении двойной или тройной электророзетки, правильно будет подсоединить жилы к разным пластинкам, проводящим ток, а не к одной. На вопрос, как подключить розетку с заземлением, можно ответить – аналогично описанному выше. Заземляющая жила также подсоединяется к заземляющей клемме.

Для трехфазной розетки прокладывают отдельный четырехжильный провод и дополнительно устанавливают автоматический выключатель.

При возникает вопрос о том, какой способ подключения розеток выбрать. Можно подключить каждую розетку к отдельной линии электропроводки, а можно подключить несколько розеток к одной линии, выполнив подключение розеток шлейфом. В данной статье рассмотрим случаи, когда можно применить способ соединения розеток шлейфом

. Также приведем преимущества и недостатки данного способа подключения розеток.

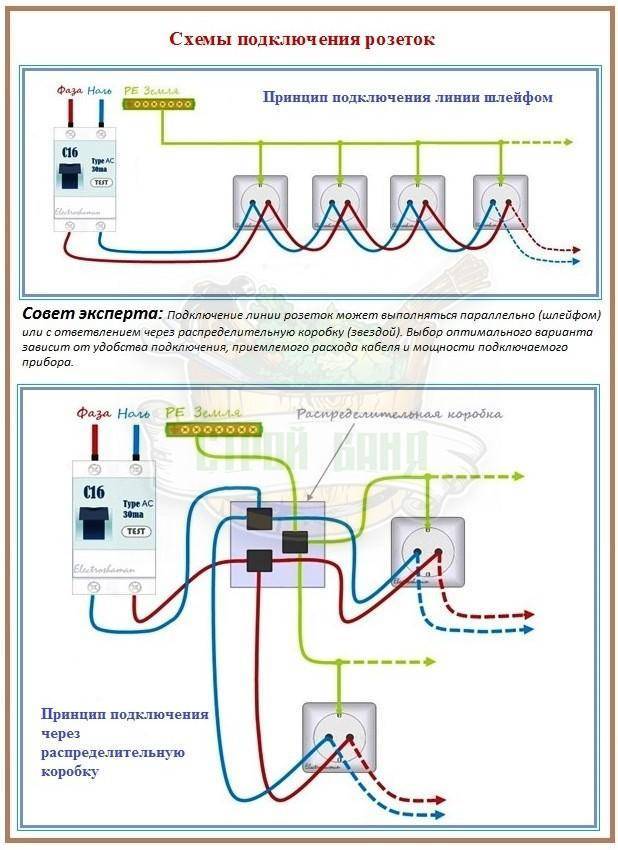

Соединение розеток шлейфом предусматривает подключение нескольких штепсельных розеток к одной линии электропроводки. В данном случае линия проводки подключается к первой розетке, от первой розетки провод идет ко второй, от второй к третьей и т.д. Существенный недостаток данного способа подключения розеток — это его ненадежность. Приведем пример, который покажет, в чем заключается ненадежность данного способа соединения.

Три розетки соединены шлейфом, при этом от первой розетки идет провод ко второй, а от второй к третьей. На розетках есть две пары контактов, то есть питающий провод подключается к одним контактам, а провод, питающий следующую розетку, подключается ко вторым контактам розетки.

Вы включаете в третью розетку обогреватель, который потребляет ток величиной в десять ампер. При этом ток течет по пути: третья розетка — вторая розетка — первая розетка — линия электропроводки. Первая и вторая розетка остаются свободными, то есть в них в данный момент не включены бытовые электроприборы. Но по ним течет ток, который потребляет электроприбор, включенный в третью розетку.

Если включить во вторую розетку еще один обогреватель, то по ней будет протекать суммарный ток, то есть двадцать ампер. Кроме того, данный ток будет протекать и через первую розетку. Как правило, штепсельная розетка рассчитана на номинальный ток в 16 ампер. Следовательно, первая и вторая розетки могут повредиться, так как по ним будет протекать ток, который выше номинального значения.

Исходя из вышесказанного, можно сделать вывод о том, что применение способа соединения розеток шлейфом допускается в том случае, когда суммарная нагрузка подключаемых розеток будет невелика, то есть не выше номинального значения одной из розеток.

Например, в одном помещении необходимо установить шесть штепсельных розеток для подключения компьютеров. В данном случае суммарная потребляемая мощность невелика. То есть, при одновременной работе всех компьютеров ток нагрузки, который протекает по всем розеткам, будет небольшим. В данном случае преимущество данного способа соединения розеток заключается в экономии средств на прокладку электропроводки, так как для питания розеток достаточно провести одну линию электропроводки, установить один , а также запитать остальные розетки от первой. Но при этом следует помнить о том, что снижается надежность схемы электропроводки.

Если необходимо установить несколько розеток, в которые будут подключены мощные бытовые электроприборы, то подключение каждой розетки следует выполнить к отдельным линиям электропроводки. В данном случае будет потрачено больше средств, но схема подключения розеток будет надежной.

Можно ли соединять розетки шлейфом

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).

Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:

1. — уровень;
2. — кусачки;
3. — отвертка;
4. — нож с карандашом;
5. — перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

https://www.youtube.com/watch?v=9JAV6GD_KlY

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.

Как перенести розетку на другое место стены

При установке мебели или другим причинам иногда возникает необходимость перенести розетку в другое место, сместить в сторону или опустить вниз. В таком случае приходится либо заменять весь провод от распределительной коробки до нового места установки или нарастить существующие провода. Менять провод в отремонтированной квартире не целесообразно, устанавливать дополнительную распределительную коробку тоже не всегда приемлемо. Лучше всего нарастить провода по технологии, описанной в статье сайта «Соединение перебитых проводов в стене».

Пример переноса розетки на другое место стены

При ремонте квартиры, воспользовался ситуацией и перенес одну из розеток с одного места стены на более удобное, другое. До этого времени все руки не доходили.

На новом месте стены, куда требовалось перенести розетку, была и сделана штроба для прокладки дополнительного провода, так как длины провода электропроводки оказалось недостаточно, то возникла необходимость его нарастить.

Для наращивания был взят имеющийся в наличии многожильный медный провод сечением 1 мм 2, что вполне хватит для подключения к розетке электроприборов мощностью до 1200 ватт.

На конце проводников, которые будут подключены к клеммам розетки, были сформированы и облужены припоем колечки. Сам провод, состоящий из двух отдельных проводников, для удобства монтажа и надежности, был продет в хлорвиниловую трубку и проложен в штробе, сделанной на месте шва между кирпичами.

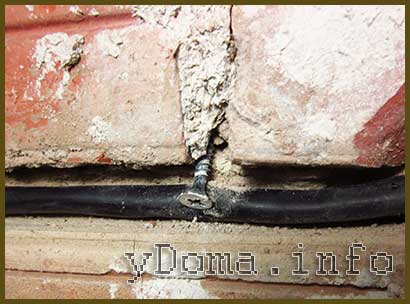

Для того, чтобы провод не выпадал из штробы до покрытия штукатуркой, он был зафиксирован двумя саморезами.

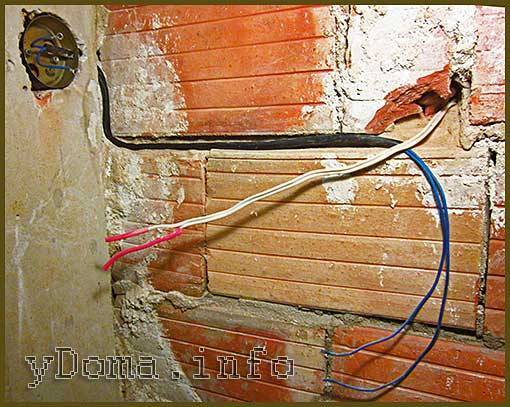

После монтажа розетки и покрытия ротбандом провода настало время выполнить сращивание. Так как провода медные, то был выбран самый надежный способ, соединения проводов – скруткой с последующей пайкой. Токоподводящий провод приходил из соседней комнаты через стену, в месте его выхода, при сверлении стены произошел скол кирпича, и образовалась небольшая пустота. В ней я и решил спрятать место соединения проводов. В случае если бы готового углубления не было, можно было бы выдолбить в кирпиче углубление самостоятельно в любом удобном месте.

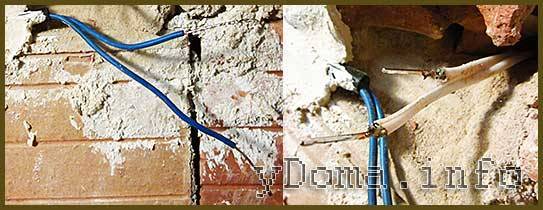

Далее провода укорачиваются до нужной длины, снимается изоляция и проводники облуживаются с помощью паяльника припоем

Обратите внимание, провода укорочены на разную длину, чтобы полностью исключить прикосновение оголенных частей проводов

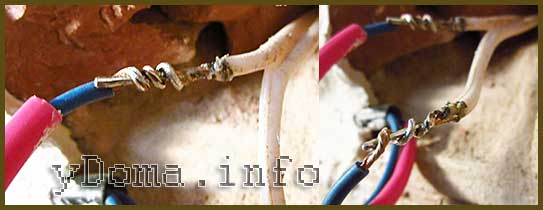

Следующий шаг, скрутка проводов. Перед скруткой на провода, которые большей длины нужно надеть изолирующие трубки. На фотографии красного цвета. Так как многожильный провод более мягкий, то навил его концы на одножильные провода электропроводки.

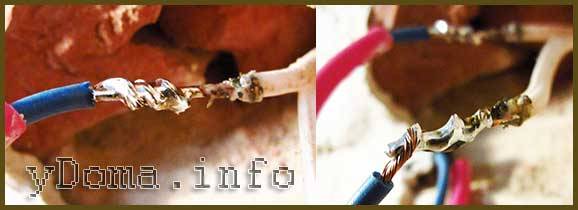

Так как провода уже залужены, то для надежного их соединения, достаточно просто прогреть место соединения проводов паяльником и залить оловянно-свинцовым припоем.

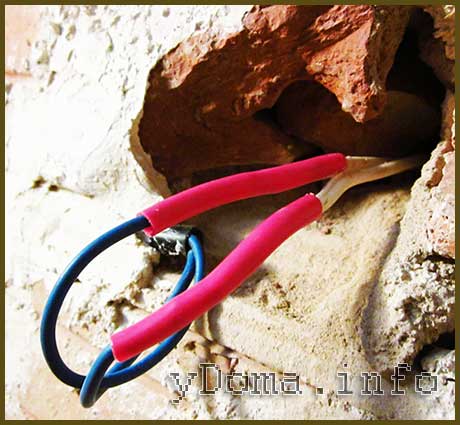

Затем на место соединения проводов натягивается изоляционная трубка. Если трубки под рукой нет, то можно просто покрыть оголенные места проводов тремя слоями изоляционной ленты.

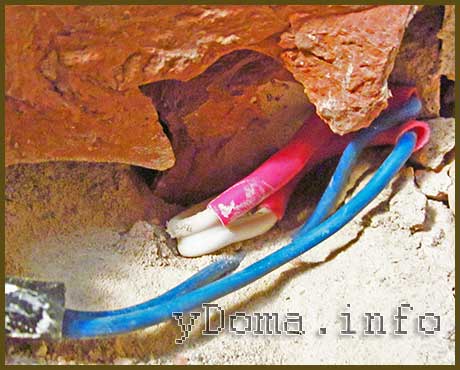

После изоляции места соединения, провода необходимо заправить в полость стены и покрыть штукатуркой. Но лучше, перед нанесением штукатурки, закрыть полость пластиной из любого материала. Подойдет плотный картон, кусок жести от консервной банки и любой другой материал. Я сделал крышку из стеклотекстолита по форме отверстия в стене.

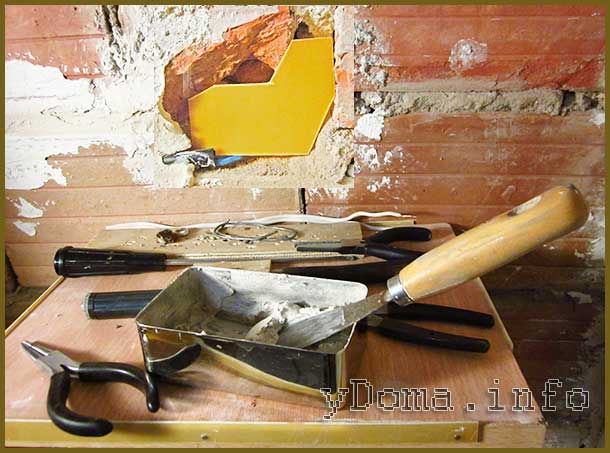

Далее разводится небольшое количество раствора, подойдет цемент, алебастр, гипс и любая другая штукатурка. Я покрывал место соединения ротбандом. С помощью шпателя место соединения выравнивается с уровнем поверхности стены.

Конечно, можно было покрыть штукатуркой место соединения проводов и во время выравнивания стен, но лучше завершить начатую работу полностью, чтобы потом, при выравнивании стены не тратить лишнее время. Раствор ротбанда живет всего 20 минут и при работе с ним дорога каждая секунда.

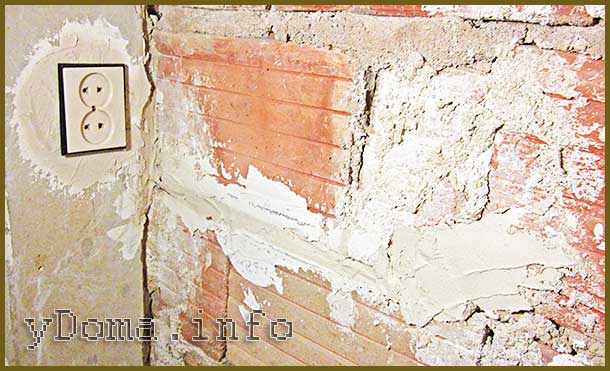

Розетка перенесена на новое место и теперь ничего не мешает продолжить ремонт этого участка стены.

Монтаж ответвлений в подрозетнике

Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.

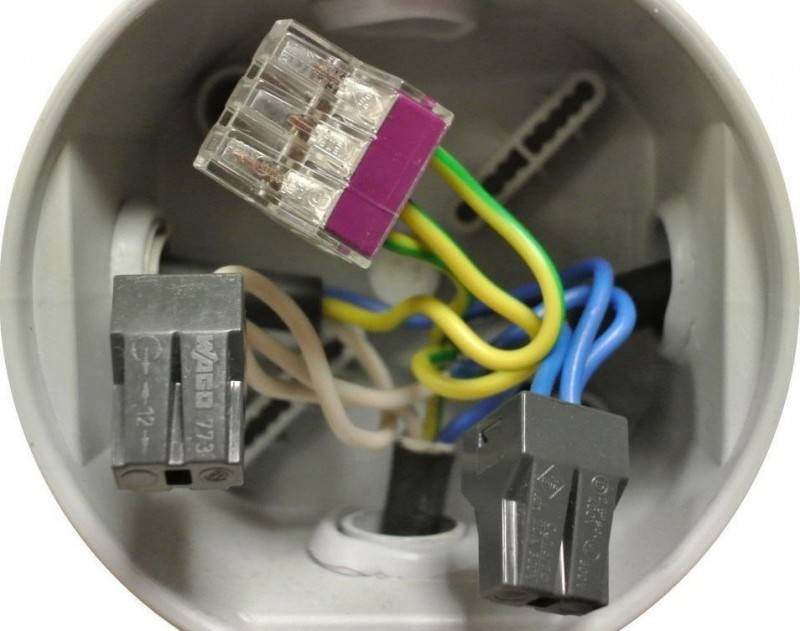

Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа. Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.

В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.

Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки. Качество такого соединения во многом определяется типом контакта. Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.
