Как заземлять металлические кабельные лотки

Металлосвязь

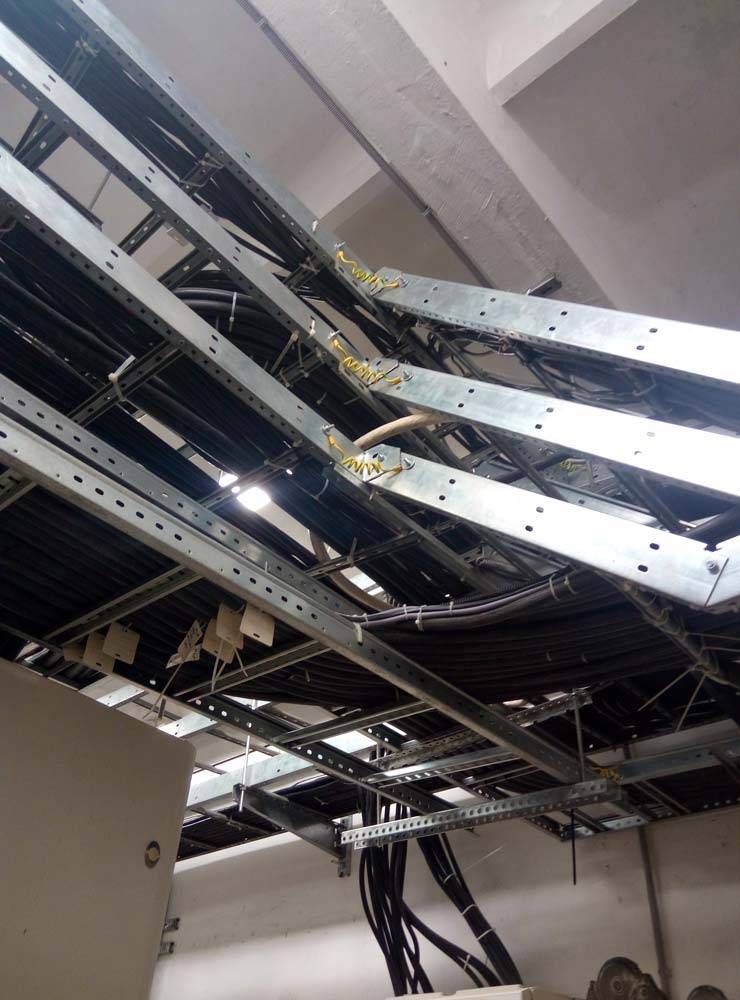

Некоторым малоопытным пользователям кажется, что соединение лотков винтами обеспечивает непрерывность кабеля. Однако надежная металлосвязь, о которой судят по проводимости напряжения, достигается далеко не на всех электрических установках. Трасса относится к заземляющим проводникам только при наличии дополнительных перемычек или в случае соединения лотков по определенным стандартам. Требования к соединению изложены в ГОСТ 10434-82.

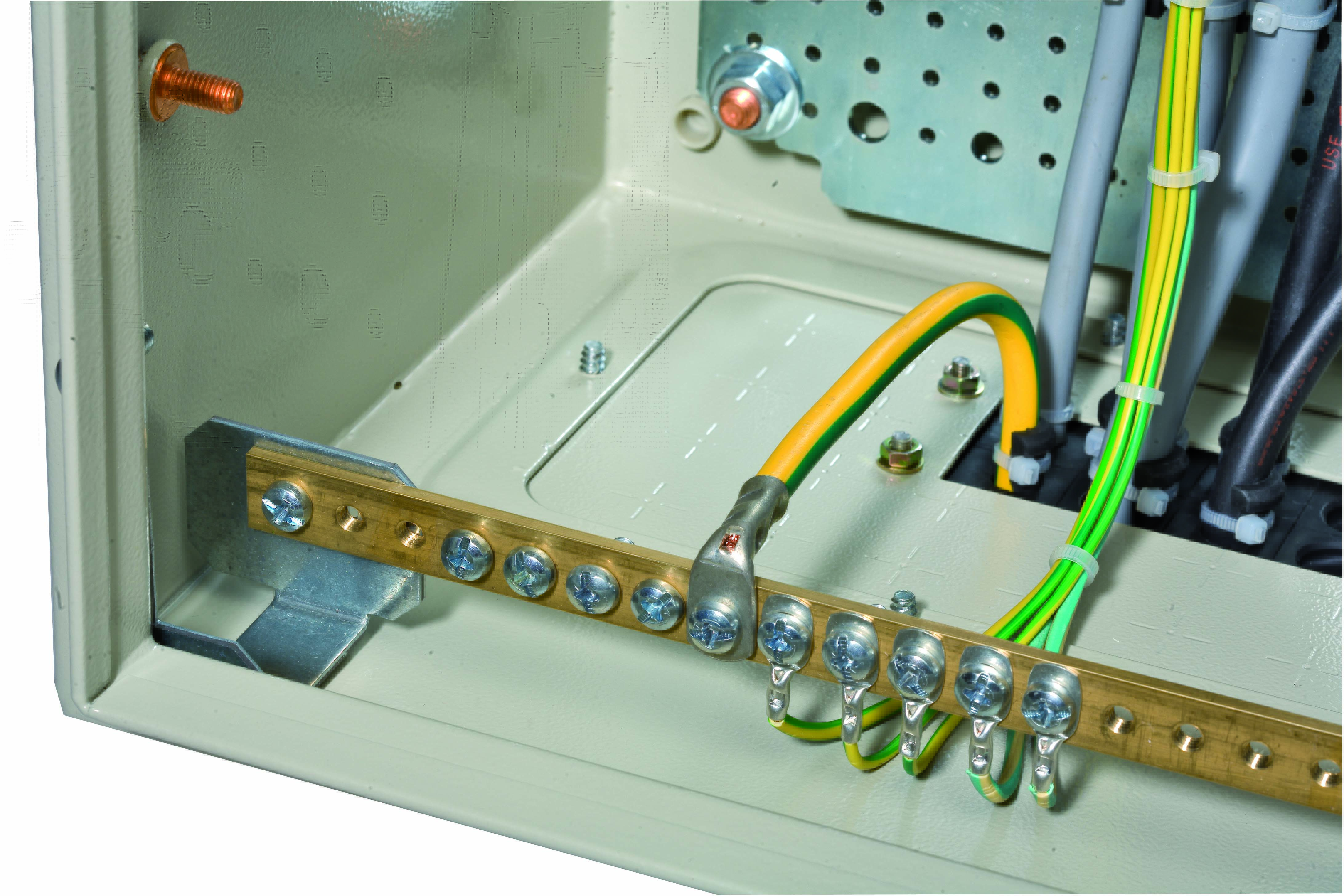

При организации заземления с использованием самостоятельно сделанных перемычек не следует забывать о важном правиле: концы должны быть обработаны. Под обработкой понимается опрессовка

Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре.

В отдельных модификациях продукции винтовые метизы для лотков оснащаются шайбами или гайками. Эти элементы имеют «царапающую» поверхность. Благодаря такой особенности обеспечивается более надежный электрический контакт, поскольку риск ослабления крепежа значительно уменьшается. Также применяют небольшие медные пластины (их еще называют шинами).

Особенности проволочных конструкций

Наряду с обычными конструкциями, проволочные лотки точно так же широко используются в качестве заземления и могут подключаться к системам уравнивания потенциалов. Основным отличием этих изделий от обычных лотков является значительно меньшая площадь контакта, поэтому они соответственно обладают и более низкой электрической проводимостью.

В таких случаях требуется обеспечить необходимые показатели сопротивления на участке между заземляющим устройством и проволочной кабельной трассой. Для таких целей заземление проволочного лотка дополняется специальными заземляющими клеммами.

При условии выполнения этих дополнительных мероприятий, проволочные конструкции по своим показателям начинают заметно опережать обычные изделия:

• Стоимость значительно ниже стандартных конструкций. При больших объемах работ получается большая экономия денежных средств.
• Монтаж осуществляется легко и быстро, без особых физических и материальных затрат.
• Охлаждение кабелей происходит быстрее, чем в обычных лотках.
• Внутри конструкции пыль почти не скапливается, во время обслуживания линий она легко убирается.
• Возможность использования сравнительно простых схем заземления.
• Последующая эксплуатация не требует приобретения каких-либо дополнительных элементов с высокой стоимостью.
• Проволочные заземлительные конструкции выдерживают нагрузки точно так же хорошо, как и стандартные лотки.

Само заземление кабельных лотков проволочной конструкции проходит довольно легко, поскольку сама конструкция обладает хорошей электромагнитной совместимостью. Благодаря так называемому эффекту сетки Фарадея, эффективно подавляются электромагнитные помехи, что совершенно невозможно при использовании конструкций из ПВХ.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

нулевых и защитных проводников

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

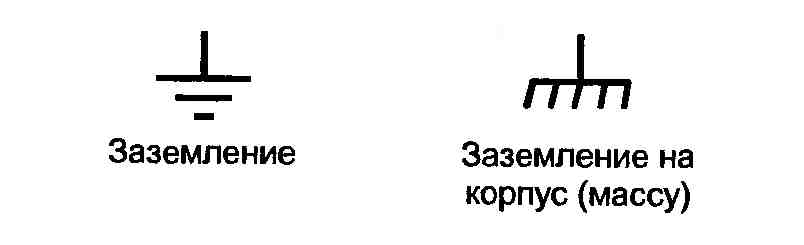

На фото представлен знак заземления

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Заземление

Под заземлением понимают соединение электроустановок или какой-либо части электрической системы с землей или ее эквивалентом. Вся заземляющая система обычно состоит из самого заземлителя (металлические элементы, расположенные непосредственно в земле) и проводников. В целях безопасности заземлять рекомендуется любые электрифицированные здания и сооружения (в том числе и несущие системы информационных и электрических кабелей и проводов), особенно, если они располагаются непосредственно вблизи водоемов.

На сегодняшний день существует множество различных схем заземления кабельных лотков и коробов, но наиболее популярными в немасштабном строительстве (частные дома, коттеджи, дачи и пр.) являются следующие.

Кольцевой заземлитель

В качестве заземлителя могут использоваться плоский провод из оцинкованной или нержавеющей стали (30х3,5 мм, 40х4 мм), круглый провод электрический медный (8 мм), круглый провод из оцинкованной или нержавеющей стали (10 мм). Заземлитель из выше указанных материалов укладывается в виде кольца по периметру архитектурного сооружения на расстоянии от фундамента не менее одного метра и на глубину не менее полуметра. При укладке минимум 80% заземлителя должно находиться в почве. Все элементы общей электрической системы здания, а также кабельные лотки и короба для проводов подсоединяются к одному кольцевому заземлителю.

Глубинный заземлитель

Глубинный заземлитель изготавливается из тех же материалов, но располагается в земле не по периметру здания, а вертикально. В зависимости от класса молниезащиты и заземления коробов электротехнических для прокладки проводов или кабелей определяется глубина залегания. Заземлитель размещается на расстоянии минимум один метр от фундамента здания на глубину от 2,5 до 9 метров. При устройстве молниезащиты количество заземлителей определяется количеством токоотводов от молниеприемника. При устройстве классической системы заземления несколько токоотводов могут быть подсоединены к одному заземлителю. Если вокруг здания расположено несколько глубинных заземлителей, то они должны быть дополнительно соединены между собой.

Фундаментный заземлитель

Как следует из названия, данный тип заземлителя располагается непосредственно внутри бетонного фундамента здания или сооружения, или, говоря другим языком, в качестве заземлителя используется арматура железобетонных свай или плоского основания. Данный тип заземления нужно предусматривать еще на стадии проектирования. Для уже возведенных объектов реализация фундаментного заземления кабельных металлических коробов и лотков не представляется возможной или трудноосуществима.

Заземление проволочных лотков | Проектирование электроснабжения

Заземлению проволочных лотков необходимо уделять особое внимание. Проволочные лотки имеют некоторые особенности по сравнению с листовыми и лестничными лотками

Рассмотрим заземление и применение проволочных лотков с учетом нормативных документов.

Почему стоит применять проволочные лотки?

1. Проволочные лотки дешевле листовых и лестничных лотков.
2. По нагрузочной способности проволочные лотки практически не уступают листовым лоткам.
3. Монтаж проволочных лотков дешевле.
4. Проволочным лоткам не требуются дополнительные дорогостоящие аксессуары.
5. Проволочные лотки обладают хорошей электро-магнитной совместимостью (ЭМС).
6. Проволочные лотки обеспечивают лучшее охлаждение кабелей по сравнению с закрытыми коробами.
7. На проволочных лотках скапливается меньше пыли.

Хочу остановиться на ЭМС проволочных лотков. Проволочные, как и сплошные лотки, обладают хорошей электромагнитной совместимостью за счет создания эффекта «сетки Фарадея», тогда как неметаллические системы (ПВХ-короба) неэффективны против подавления электромагнитных помех. На одном из семинаров говорили, что проволочные лотки по ЭМС даже эффективнее обычных перфорированных и неперфорированных лотков и именно поэтому их повсеместно применяют сотовые операторы.

А сейчас непосредственно про заземление проволочных лотков.

Любые токопроводящие кабельные конструкции должны быть присоединены к системе уравнивания потенциалов. С листовыми и лестничными лотками в этом плане дела обстоят лучше. Дело в том, что у проволочных лотков соединения не обеспечивают нужную проводимость. В связи с этим приходится предусматривать дополнительные меры по их присоединению к системе уравнивания потенциалов.

Например, в каталоге DKC сказано, что присоединять необходимо через каждые 20м, но на семинаре озвучили цифру 10м, поэтому будем исходить из более жестких требований.

Для присоединения проволочных лотков к системе уравнивания потенциалов можно использовать клеммы заземления, как на картинке ниже.

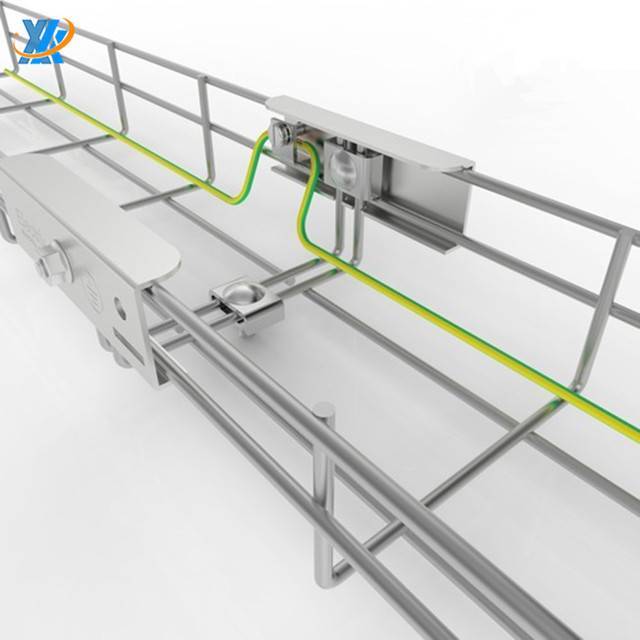

Клеммы заземленя для проволочных лотков

Монтаж выполняется достаточно просто: клемма присоединяется к стенке лотка и через клемму пропускают провод. В точке присоединения провода к клемме заземления необходимо снять изоляцию.

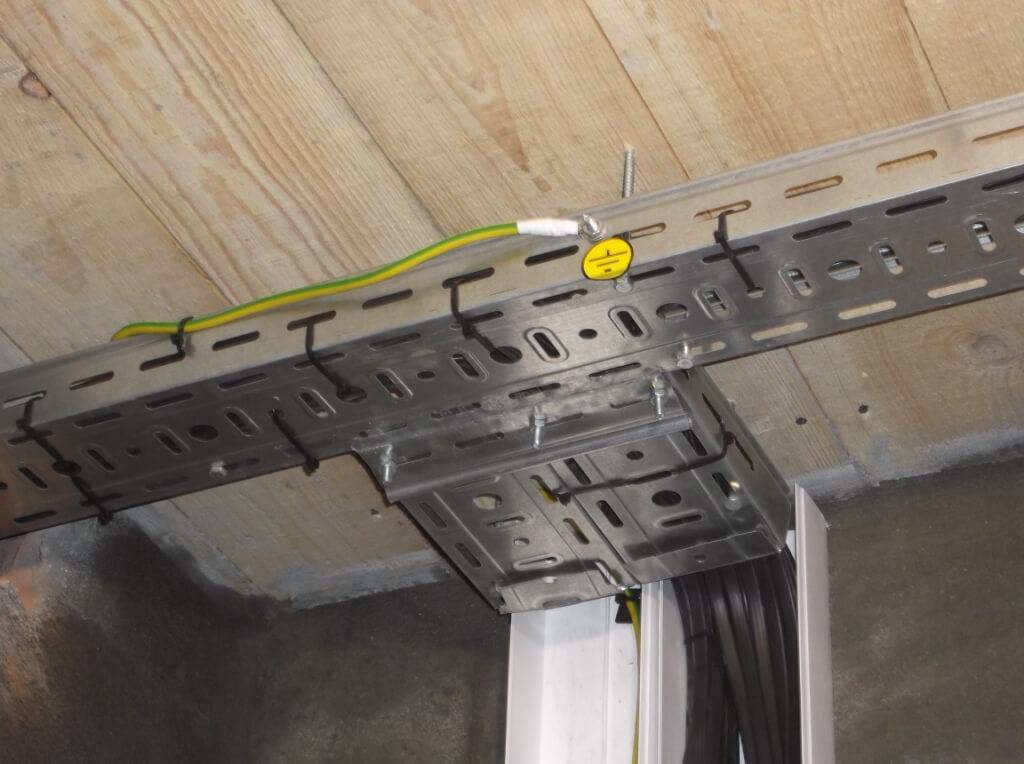

Монтаж заземления проволочных лотков

В качестве провода можно использовать желто-зеленый провод ПВ3.

Как определить сечение проводника заземления проволочного лотка?

Я считаю, что заземление лотков — это дополнительная система уравнивания потенциалов. В связи с этим сечение медного провода должно быть 4мм2.

Согласно ТКП 339-2011 (п.8.7.19) или ПУЭ 7 (п.1.7.83):

К дополнительной системе уравнивания потенциалов следует подключать все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние токопроводящие части и нулевые защитные проводники всего электрооборудования.

Осталось определить, в каких точках присоединять наш провод ПВ3 к магистрали системы уравнивания потенциалов.

Есть такой документ «Инструкция по устройству сетей заземления и молниезащите».

Согласно этому документу:

Соединенные секции лотков, коробов, профилей, кабельных блоков и прогонов, стальных труб электропроводок, а также струны, тросы, полосы и т.п., служащие для прокладки кабелей и проводов и (или) защиты их от механических повреждений, должны образовывать непрерывную электрическую цепь и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце трассы; при длине этих конструкций менее 2 м допускается присоединять их к комплексной магистрали в одном месте.

Стоит заметить, что данное требование относится к взрывоопасным зонам. Несмотря на это, присоединение проволочного лотка в двух точках в помещении с нормальной категорией будет не лишним. Кстати, согласно ПУЭ (таблица 7.3.14) не во всех взрывоопасных зонах можно применять проволочные лотки.

Вывод: провод ПВ3-4мм2 прокладываем вдоль трассы проволочного лотка. Через каждые 10м присоединяем к лотку при помощи клемм заземления, а концы провода необходимо присоединить к СУП.

Основные правила заземления

Подключение заземления

На заземление брони кабеля с двух сторон ПУЭ обращает особое внимание, поскольку только в этом случае можно быть уверенным в его абсолютной надежности. При организации таких работ учитываются следующие детали:

• для заземления брони кабельной продукции применяются гибкие проводники на основе меди, лишенные изоляции;
• на всем протяжении прокладки не допускается разрывов сплошного покрытия, оно должно быть цельным;
• при восстановлении поврежденной линии оболочки отдельных участков и соединительной муфты обязательно связываются гибкими проводниками.

Но прежде эти части следует тщательно подготовить к монтажным работам.

Инструкция по заземлению

Хомут для крепления и заземления металлических труб, металлорукава Р3-ЦХ

При заземлении бронированного кабеля ПУЭ рекомендуют действовать с соблюдением следующих правил:

1. Заземляющая жила крепится к кабельной броне посредством пайки.
2. Сначала это место тщательно лудится, после чего к нему с помощью проволочного бандажа припаивается заземляющий проводник с обязательным применением паяльного жира.
3. Для присоединения медного отвода без пайки применяются специальные хомуты.

Для этих целей также допускается использовать подпружиненные соединители, гарантирующие надежный контакт с защитным слоем.

В случае ленточной брони заземляющий провод крепится непосредственно к ее отводам, а при проволочной оплетке – по окружности ко всем ее жилам. При соединении отрезков кабеля стандартной длины применяются герметичные муфты особой конструкции. В комплект соединителей входят:

• местные элементы гидроизоляции;
• наконечники со специальными болтами;
• заземляющий провод, закрепляемый на броне соединяемых участков;
• хомуты для крепления провода с броней из проволоки или стальных лент.

Плюсы проволочных изделий

В сравнении с другими типа изделий кабельные лотки характеризуются рядом преимуществ, среди которых:

• ценовая конкурентоспособность (цены на кабельные лотки ниже, чем на продукцию лестничного или листового типа);
• монтаж не требует больших финансовых затрат;
• если сравнить с другими технологиями (с коробами закрытого типа), кабельные лотки охлаждаются более качественно;
• внутри лотков не собирается много пыли;
• эксплуатация проволочных изделий не сопряжена с необходимостью покупки дорогих аксессуаров;
• по показателям нагрузки кабельные системы не хуже листовых.

Чтобы заземлить проволочный лоток, нужно относительно немного трудозатрат, поскольку этот тип изделий отличается отличной электромагнитной совместимостью. Причина такой особенности кроется в конструкции, обеспечивающей эффект «сетки Фарадея».

Согласно техническим требованиям, предъявляемым ПУЭ, заземление лотков относится к обязательным действиям. Токопроводящему несущему кабелю необходима защита в соответствии с профильными условиями. К примеру, заземление лотков типа ДКС выполняют в двух местах (минимальное требование) кабеленесущей магистрали. Также заземление производится на участке, где линия переходит в ответвление.

Упаковка и транспортирование

Незащищенные участки кабельных коробов и лотков перед транспортировкой должны быть законсервированы.

Прямолинейные участки допускается упаковывать частично. Торцы должны быть закрыты специальными заглушками.

Элементы кабеленесущих систем пакуют в тару, деревянную или другого вида, при условии обеспечения сохранности продукции от механических повреждений.

При упаковке масса одного грузового места не должна превышать 500 кг. Каждое грузовое место оснащается упаковочным листом с транспортной маркировкой.

Кабельные короба и лотки могут транспортироваться всеми видами транспорта при условии соблюдения правил перевозки грузов, которые действуют на этом виде транспорта.

Нормированный срок хранения электротехнических коробов, лотков и компонентов системы до ввода в эксплуатацию – не менее трех лет.

Заземление кабельных лотков: элементы, требования и особенности применения

На этапе ввода в эксплуатацию кабельных трасс электрики осуществляют некоторые меры, повышающие безопасность оборудования. К числу таких действий относится заземление кабельных лотков.

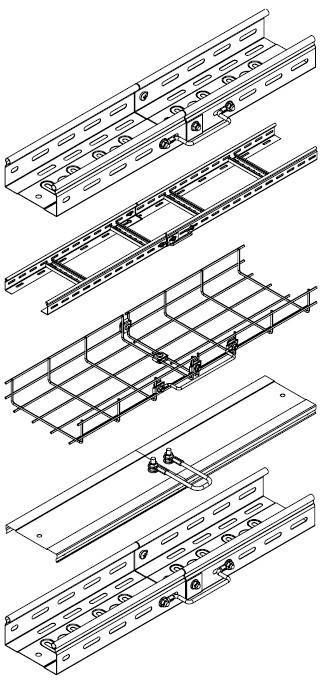

Существует множество разновидностей лотков, отличающихся по типу заземления. Наиболее распространенный тип лотков — проволочные. Они должны устанавливаться в соответствии с условиями, изложенными в ГОСТах и ПУЭ (Правила устройства электроустановок).

Некоторым малоопытным пользователям кажется, что соединение лотков винтами обеспечивает непрерывность кабеля. Однако надежная металлосвязь, о которой судят по проводимости напряжения, достигается далеко не на всех электрических установках. Трасса относится к заземляющим проводникам только при наличии дополнительных перемычек или в случае соединения лотков по определенным стандартам. Требования к соединению изложены в ГОСТ 10434-82.

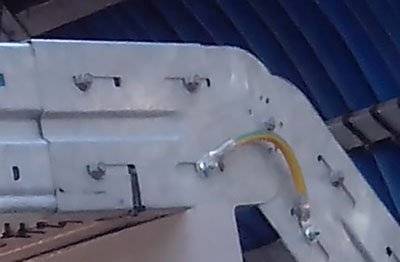

Для упрощения ориентации в заземлительной системе перемычки должны соответствовать некоей цветовой схеме. Чаще всего речь идет о сочетании зеленого и желтого цветов. Пределы сечения устанавливаются от 4 до 6 квадратных миллиметров.

При организации заземления с использованием самостоятельно сделанных перемычек не следует забывать о важном правиле: концы должны быть обработаны. Под обработкой понимается опрессовка. Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре

Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре.

В отдельных модификациях продукции винтовые метизы для лотков оснащаются шайбами или гайками. Эти элементы имеют «царапающую» поверхность. Благодаря такой особенности обеспечивается более надежный электрический контакт, поскольку риск ослабления крепежа значительно уменьшается. Также применяют небольшие медные пластины (их еще называют шинами).

Молниезащита

Опасность грозовых токов в значительной степени зависит от зоны прямого попадания молнии.

При попадании молнии непосредственно в здание (например, в часть линии при наружной прокладке электрокабеля или в кровлю) системы молниезащиты и заземления должны отводить энергию молнии к потенциалу земли. Расчетное значение угрозы — 200 кА. При попадании молнии в заземленное здание из-за полного сопротивления заземляющего устройства потенциал всей системы может значительно увеличиться, что приводит к разделению токов молнии через саму систему заземления и через сети информационных проводов и силовых электрокабелей к соседним сооружениям, имеющим собственную систему заземления (соседние здания, трансформаторы и т.д.).

При попадании молнии в низковольтную воздушную линию или линию передачи данных значение угрозы составляет до 100 кА. В этом случае разряд может спровоцировать возникновение частичных токов молний в близлежащих зданиях. Особую опасность попадание молнии в электрические провода представляет для электроустановок, находящихся в конце воздушных линий низкого напряжения.

В случае близкого, но непрямого удара молнии значение угрозы составляет всего несколько кА, но при этом возникают высокие магнитные поля, которые приводят к скачкам напряжения в системах проводников. За счет индуктивной или гальванической связи подобные повреждения могут возникать в радиусе до двух километров от точки удара молнии.

Системы молниезащиты

Наиболее популярной системой защиты зданий, сооружений и систем прокладки электрических проводов и кабелей от молний является, так называемая, внешняя система, состоящая из молниеприемника (штыревого, сетчатого или тросового), токоотвода и системы заземления.

Молниеприемник должен монтироваться таким образом, чтобы надежно защищать углы возвышающихся конструкций. На токоотвод возлагается функция безопасного отвода тока молнии к заземлителю. Количество токоотводов определяется архитектурой здания, но минимальное количество проводников независимо от габаритов постройки принимается равным двум. При этом следует учитывать, что токоотвод должен иметь минимальную протяженность, и петли не допускаются. Задача заземлителя — безопасное распределение токов в грунте.

С 1980-х годов в качестве альтернативы классической системе молниезащиты металлических кабельных каналов иногда используют, так называемые, активные молниеприемники с ионными генераторами. При приближении грозы ионный генератор возле наконечника молниеприемника генерирует раннюю эмиссию встречного стримера, притягивая опасные разряды молнии на себя. Зона защиты таких приемников намного шире, чем у классических, они менее заметны визуально, и отсутствует необходимость монтажа на кровле молниеприемной сетки.

Особенности

На территории России функционируют профильные правила и стандарты. Согласно им, элементы, которые можно быстро устанавливать и снимать, не нуждаются в дополнительном заземлении. Тем не менее, при наличии особых требований может устанавливаться специальная крышка на лоток с заземлением. В данном случае предусматривается возможность монтажа дополнительных перемычек и заземляющих проводников, которые имеют достаточную гальваническую связь. Например, компания ДКС занимается производством подобной продукции.

Все токопроводящие кабельные линии следует подключать к системе уравнивания потенциалов. В случае с лотками лестничного и листового типа дела обстоят немного лучше. Особенность заключается в том, что проволочные лотки не могут обеспечить достаточный показатель проводимости

Как результат, важно предусмотреть ряд дополнительных мер по подключению к системе уравнивания потенциалов

К примеру, компания ДКС рекомендует создавать подключения каждые двадцать метров. Тем не менее, специалисты рекомендуют делать это каждые десять метров. Такое заземление обычно применяется в том случае, если конструкция эксплуатируется в более жестких условиях.

Чтобы полноценно подключать проволочные лотки, рекомендуется пользоваться специальными клеммами заземления. Их можно найти на любом местном рынке. Технология монтажа достаточно простая. Все, что надо сделать – присоединить клемму к стенке лотка, а затем пропустить провод через нее. В точке, где провод соприкасается с клеммой, следует избавиться от изоляции. Как результат, заземление металлических лотков становится более эффективным. Проводником может стать провод ПВЗ, который имеет желто-зеленый цвет изоляции.

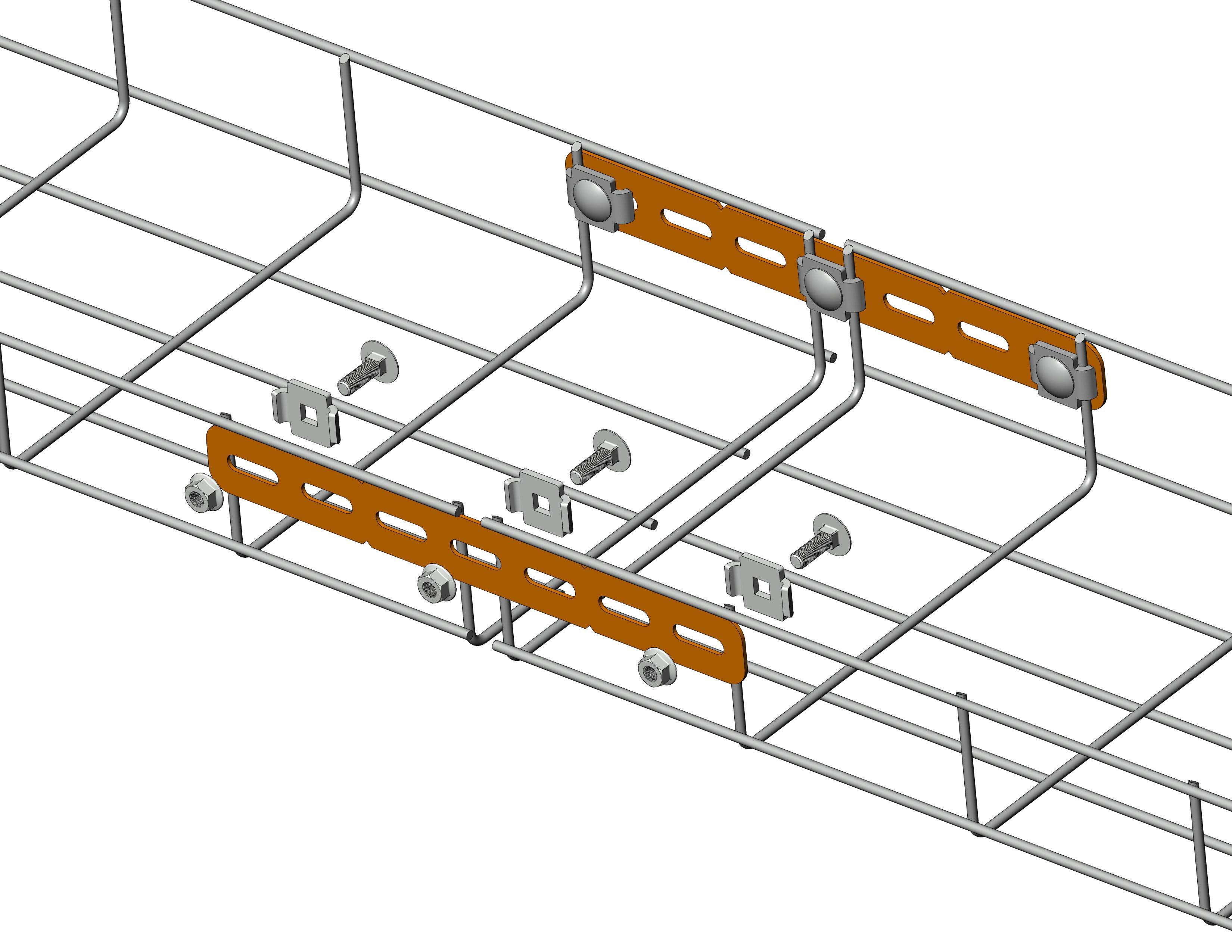

Металлосвязь лотков

Несмотря на то, что винтовое соединение лотков между собой обеспечивает непрерывность кабельной конструкции и металлосвязь (определенную проводимость электрического тока) на всем ее протяжении рассматривать трассу в качестве заземляющего проводника можно только при условии использования дополнительных перемычек или при соответствии соединений лотков требованиям ГОСТ 10434-82.

Перемычки, при использовании трасс в качестве проводников заземления или уравнивания потенциалов должны иметь соответствующую цветовую маркировку изоляции — комбинацию зеленого и желтого цвета, с сечением, обычно 4-6 мм2.

При самостоятельном изготовлении перемычек в случае использования гибких проводов с многопроволочными жилами (наиболее часто используется марка ПуГВ — ПВ-3) следует помнить, что проводник должен быть обязательно оконцован любым допустимым способом (чаще всего выполняют опрессовку).

При этом, винты соединения защитных проводников не должны применяться в других целях: для крепежа к опорам или соединений торцевых частей лотков.

Винтовые соединения лотков, предусмотренные некоторыми производителями могут иметь в комплекте гайки (или шайбы) с зубчатыми («царапающими») поверхностями, обеспечивающими надежность электрического контакта и исключающими ослабление гаек или специальные шинки — небольшие медные пластины.

К частям кабеленесущей трассы, подлежащим защитному заземлению съемные крышки лотков не относятся.

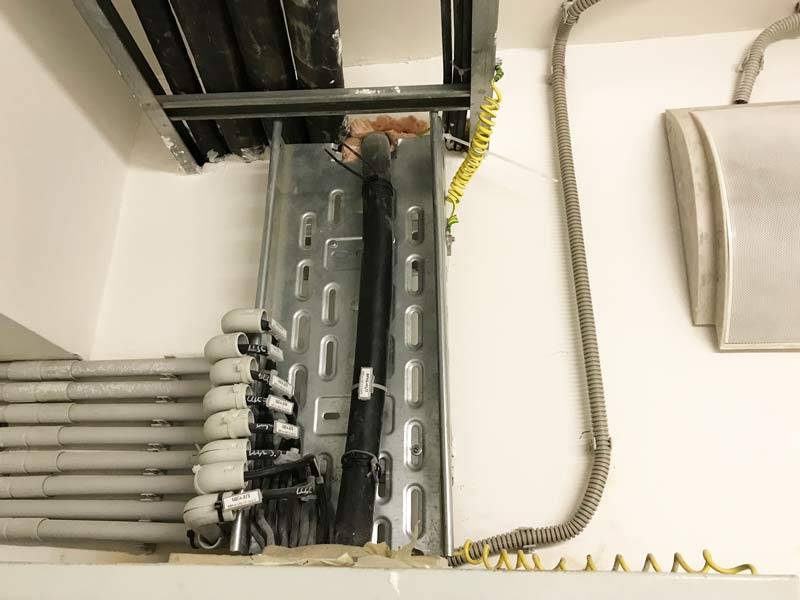

Заземление кабельных лотков и крышек

При винтовом соединении лотков и аксессуаров гайками с царапающим буртиком, а также при использовании штатных соединителей «ОСТЕК» отношение начального сопротивления контактного соединения элементов к сопротивлению целого участка лотка составляет не более 2 единиц, что соответствует требованиям ГОСТ 10434-82 «Соединения контактные электрические».

Металлические короба и лотки допускается использовать в качестве защитных РЕ-проводников при условии, что конструкцией предусмотрено данное использование – ПУЭ глава 1.7, «Заземление и защитные меры электробезопасности защитные проводники, PE-проводники». Кабеленесущие системы «ОСТЕК» могут использоваться в качестве PE-проводника в следующих случаях: • Кабеленесущая трасса не имеет прерываний; • Обеспечена необходимая площадь сечения лотка и его соединений на всем протяжении линии; • Обеспечено надежное гальваническое соединение элементов линии; • Проводится регламентное обслуживание и контроль соединений.

Для использования кабеленесущей системы «ОСТЕК» в качестве PE-проводника необходимо: • Рассчитать токи короткого замыкания для оптимального выбора защитных элементов и аппаратуры. Рекомендуем использовать «Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования» РД 153-34.0-20.527-98. • Рассчитать минимальное сечение PE-проводника. Рекомендуем использовать «Правила устройства электроустановок» ПУЭ, пункт 1.7.126. • Сопоставить минимальное сечение PE-проводника с площадью сечения элементов кабеленесущей системы на всем ее протяжении.

Данные указаны в таблице.

Если площадь сечения элементов трассы с учетом узлов и соединений больше или равна значению минимального сечения, то данный элемент может быть использован в качестве PE-проводника. Если площадь сечения меньше расчетной, необходимо увеличить площадь сечения соединений. Для улучшения гальванического соединения и увеличения площади сечения соединений рекомендуем использовать медные перемычки.

Заземление крышек и навесных элементов кабеленесущих трасс

Согласно стандартам и правилам, действующим на территории Российской Федерации, крышки лотка и другие быстросъемные монтажные элементы не требуют заземления. В случае особых требований к заземлению конструкции «ОСТЕК» предусматривают установку заземляющих проводов и перемычек с необходимой гальванической связью. «Правила устройства электроустановок» ПУЭ, пункт 1.7.126. ПУЭ «Правила устройства электроустановок», пункт 1.7.77 «Заземление и защитные меры электробезопасности». Не требуется преднамеренно присоединять к нейтрали источника в системе ТN и заземлять в системах IT и ТТ: съемные или открывающиеся части металлических каркасов камер распределительных устройств, шкафов, ограждений и т. п., если на съемных, открывающихся частях не установлено электрооборудование или если напряжение установленного электрооборудования не превышает значений, указанных в пункте 1.7.53.
