заземление в квартире своими руками

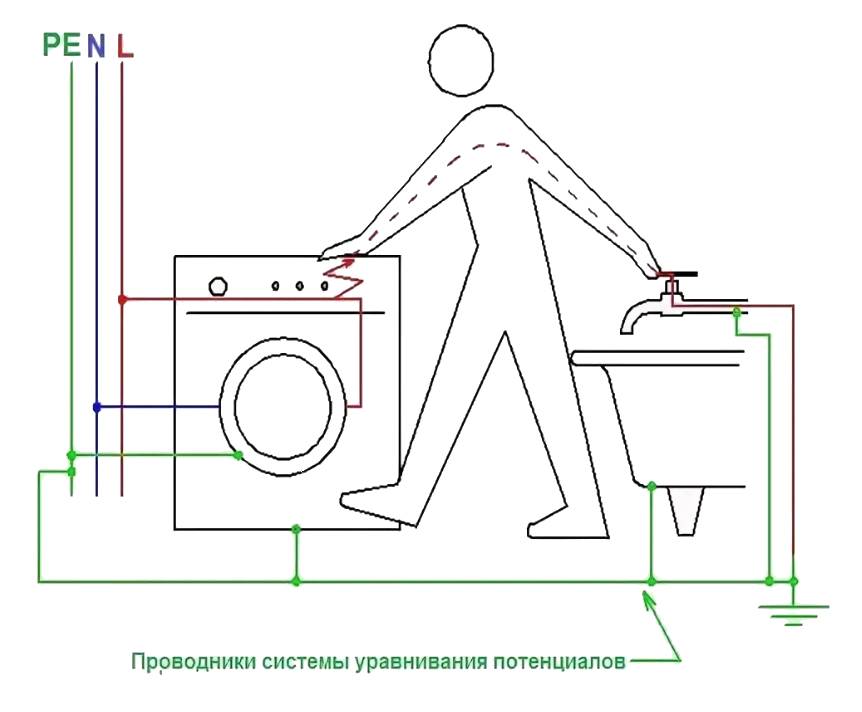

Правила выполнения заземления стиральной машинки своими руками

Перед работами подготовьте инструменты:

• указатель фазы (индикаторную отвертку);
• мультиметр;
• кусачки;
• отвертки с крестовым и плоским жалами.

Порядок действий зависит от вида жилого объекта.

В квартире

В новостройках действуют в таком порядке:

1. Выбивают в стене рядом с машинкой отверстие для розетки.
2. Пробивают к ней штробу от распредкоробки.
3. Закладывают в борозду 3-жильный провод сечением 2,5 кв. мм.
4. Подключают проводники к каждому из 3 контактов розетки.
5. Выключают вводный автомат и подсоединяют жилы к соответствующим клеммам в распредкоробке или щитке.
6. Проверяют работоспособность системы.
7. Снова обесточивают квартиру и завершают установку электроточки, потом заделывают штробу цементным раствором.

В частном доме

В частном секторе систему TN-S не применяют из-за дороговизны, TN-C-S – из-за уязвимости линии между потребителем и подстанцией (высока вероятность обрыва нейтрали выше точки расщепления совмещенного проводника на защитный и нулевой). Вместо них здесь в ходу тип TT, предполагающий устройство собственного заземлителя для каждого дома.

Конструкция состоит из 3 стержней-электродов, в качестве которых можно использовать:

• трубы диаметром 3–5 см с толщиной стенки от 3,5 мм;
• полосовую сталь или уголок толщиной от 4 мм;
• прут диаметром от 10 мм.

Длину штырей подбирают так, чтобы при заглублении они погрузились хотя бы на 30 см ниже отметки промерзания грунта. При этом они не могут быть короче 1,5 м.

Последовательность действий:

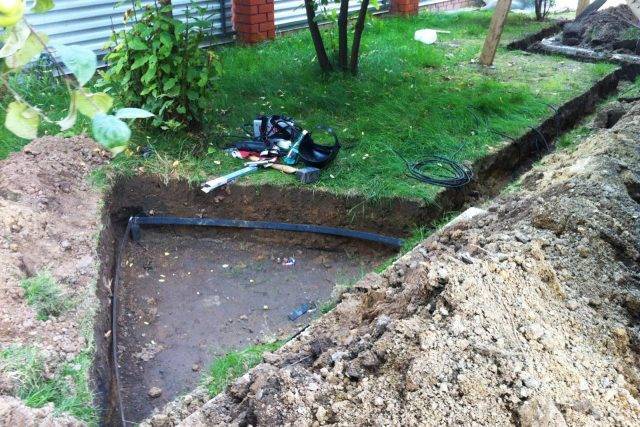

1. Выкапывают яму глубиной 0,5 м.
2. Косо подрезают электроды болгаркой, чтобы заострить конец, и вбивают в дно выемки на расстоянии 1,2 м друг от друга (в вершинах равностороннего треугольника).
3. Приваривают к выступающим из земли хвостовикам стальную полосу, объединяя стержни в единую конструкцию.
4. Подсоединяют к заземлителю токопровод – полосу или кабель толщиной 5 мм.
5. Заводят его в дом и подключают к PE-шине.
6. Засыпают траншею.

В хрущевке

В большинстве хрущевок реализована система TN-C, а значит, PE-шина отсутствует. Рекомендуется установить на вводе в квартиру УЗО. Фазу и нейтраль от счетчика заводят на верхние клеммы, провода в квартиру – на нижние.

Чтобы УЗО срабатывало сразу после замыкания фазы на корпус, до прикосновения к нему пользователя, «стиралку» зануляют. Защитный проводник подключают к нейтрали выше выключателя дифферециального тока.

В старой проводке естественные утечки могут достигать больших значений, следствием чего станут ложные срабатывания УЗО. В такой ситуации кабели меняют.

Виды контуров заземления

Земля в состоянии «принять» практически любое количество электроэнергии. Но для этого необходимо не только знать, как заземлить, но и понимать величину параметров элементов системы. Внутренний контур дома принимает нагрузку первым. Затем ток устремляется к электродам, закопанным в грунт. Они в свою очередь должны быть правильно размещены и соединены. Тогда «уход» тока будет мгновенным, а значит, быттехника не успеет перегореть, и взрослые, дети и питомцы не станут жертвой поражения электричеством.

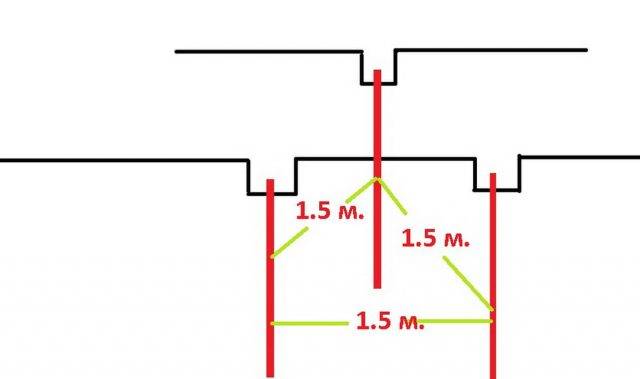

Треугольник – замкнутый контур

В данном случае отвод тока реализуется при помощи трех штырей. Их жестко соединяют железными полосами, которые становятся ребрами равнобедренного треугольника. До того, как заземлить дом таким способом, необходимо разобраться в геометрических пропорциях. Действуют следующие правила:

1. Количество штырей, полос – по три.
2. Штыри монтируются в углах треугольника.
3. Длина каждой полосы равна длине прута.
4. Минимальное заглубление всей конструкции – о,5 м.

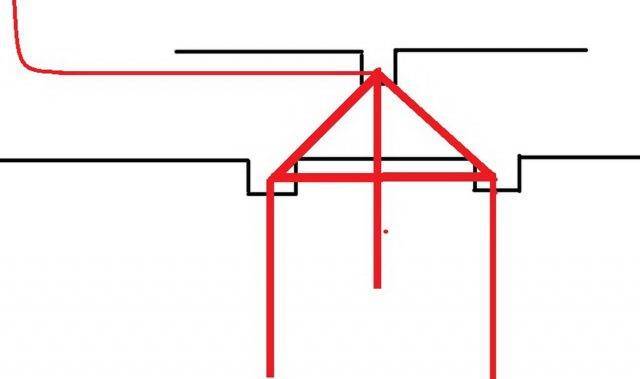

Конструкцию собирают до монтажа заземления на поверхности. Самое надежное соединение – сварное. Шина изготавливается из полосы достаточного сечения.

Линейный

В данном случае также используют три электрода, которые вбивают в землю. Точки размещения формируют прямую линию или полукруг. Общие габариты достаточно большие, и такой способ применяют на участках достаточной площади. Расстояние между штырями должна быть равна заглублению или превышать его в полтора раза. Часто спрашивают, как заземлить здание, если в нем несколько квартир? Нужно просто увеличить число электродов. Главное выдержать расстояние между ними.

Размещать их можно в форме треугольника, квадрата, прямоугольника, круга. Основное преимущество данной типа заземлителя – надежность. Все штыри соединяются между собой полосой. Со временем под действием грунтовых и паводковых вод, металл поддается коррозии. С годами возможен разрыв связей между электродами. Но система все равно будет функционировать, пока шина остается подсоединенной к конструкции. Однако отсоединенный участок больше не работает, и для ремонта придется раскапывать участок и менять элементы, устранят разрыв, счаливать связи.

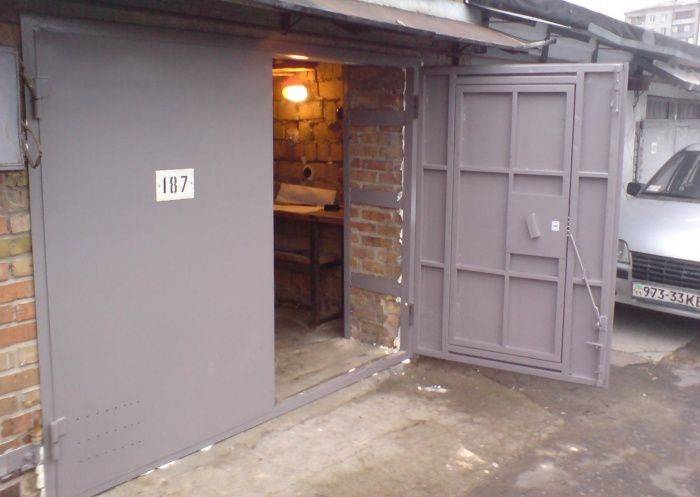

Как сделать заземление в гараже

Заботиться об электробезопасности в своем гараже, иногда, приходится самому. Много приборов в гараже работает от электросети. Розетки, к которым они подключатся, должны быть заземлены. Так они смогут соединяться с заземляющим контуром

Прибор может быть неисправен или в него попадет вода, поэтому это очень важно. Если в сварочный аппарат попадает большое количество влаги, могут случиться страшные последствия, поэтому всегда нужно думать о мерах безопасности

Наличие таких розеток является обязательным требованиям при работах в гараже. Для лампочек в гараже нужно использовать невысокое напряжение с раздельными трансформаторами. При этом их металлическую часть нужно обязательно заземлять. Можно прибегнуть к стороннему заземлению. Это вариант, при котором мы заземляем не саму часть прибора, а его металлическую часть. В ней тоже может возникнуть электрический потенциал.

Нужно учитывать факт возникновения тока, если ваш гараж сделан из металла. То, что он находится на земляной поверхности не всегда выручает. При установке гаража, под ним устанавливается гидроизоляция. Это барьер между гаражом и землей. Гараж, иногда, устанавливается на шпалах или деревянных брусках. Это не очень надежная конструкция.

Рассмотрим, как прокладываются кабеля. Передача тока осуществляется через линии, которые присоединяются к тросикам или металлической проволоке. Крепятся она ни крыше гаража при помощи сварки, иногда при помощи шурупов. Если нанести ущерб кабелям, возникает электрический ток с большим потенциалом, например, при попадании раскатов грома, в шурупы. Электрический потенциал распространяется по всему корпусу.

Если гараж соединяется с другими, ток переходит по всей цепи. При контакте живого существа и гаража в такой ситуации, исход может быть фатальным. Линии редко оснащаются специальной защитой, поэтому заземлить свой гараж будет хорошим стимулом обезопасить себя.

Виды заземления в квартире

Во всех новостройках проблема заземления решена уже при сдаче дома в эксплуатацию, однако, в старых квартирах нередко приходится делать это самостоятельно.

Создать защиту можно зная только куда какой провод необходимо подключить. В домах, построенных в разное время, используются разные системы заземления.

Если в квартире нет заземления, его необходимо сделать самостоятельно, однако при этом следует быть очень осторожным, так как неправильно выполненные работы могут привести к сбою с электросети или даже пожару.

Известны следующие виды:

ТN-S. ТN-С. ТN-С-S. ТТ. IТ.

Различаются данные системы тем, что в некоторых из них есть провод «земля», а в некоторых только «фаза» и «ноль». Понять есть ли такой провод можно по второй части маркировки системы –в системе с буквой S ноль и земля находятся в разных проводах, а с буквой С – в одном. Буква N показывает нейтраль, которая используется в сетях переменного тока.

Заземление в старых квартирах обычно делается по системе ТN-С. В домах, построенных до 1998 года обычно проводка двухжильная, с проводом из алюминия и меди. В более современных домах обычно используется система ТN-S или ТN-С-S.

Чтобы определить тип системы защиты в своем доме, необходимо обратиться в ЖЭК, где электрики ответят вам на этот вопрос.

Этапы самостоятельного проведения

Последовательность выполнения работ определяется тем, какая схема подключения будет применена. При модернизации старых многоэтажек применяется вариант TN-C-S. Для него алгоритм будет иметь такой вид:

• отключить все пробки и автоматы, выключить ток в квартире;
• обеспечить свободный обзор проводки, удалить штукатурку;
• снять розетки и подсоединить к их контактам провода с зачищенными кончиками;
• провести соединение розеточных выводов и затем обесточивание всего жилого дома (или стояка);
• организованное заземление соединить с общим фазовым.

После этого можно включать электроподачу в здании и самой квартире.

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разделены;
• C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

• N – рабочий;
• PE – защитный;
• PEN – совмещение защитного и рабочего.

1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.

Опасный вариант защиты

Некоторые горе-электрики решают сделать заземление в квартире, просто соединив третий провод с системой водопровода либо отопления, проходящей по комнате. Ни в коем случае не используйте такой вариант заземляющего контура, т.к. в этом случае картина следующая:

происходит пробой тока на корпус электроприбора (бойлера либо стиральной машины в ванной комнате); опасный ток переходит на батареи и стояки горячей/холодной воды не только Вашей квартиры, но и всех соседей, т.к. система единая. жертвой может стать любой, кто в данный момент решит попить воды из-под крана либо просто дотронуться до металлических труб.

Кстати, правилами ПУЭ этот момент оговаривается и также строго запрещается, согласно ПУЭ 1.7.110.

Помимо такого способа заземления квартиры, небезопасными считаются и следующие:

Соединение в розетке нуля с заземляющим проводником (так называемое зануление). Если вдруг произойдет обрыв нулевого провода в сети, опасное напряжение перейдет на корпус всех электроприборов, подсоединенных к заземлению квартиры – компьютера, водонагревателя, холодильника и т.д. Последовательное заземление электроприборов (друг через друга). Если Вы решите сделать такой заземляющий контур, знайте – при возникновении аварии может произойти электромагнитная несовместимость. В результате электроустановки будут создавать помехи и возникнет высокая вероятность того, что заземляющий контур не предотвратит поражение электрическим током. Подключение к одной клемме шины PE нескольких проводов. На каждую контактную площадку допускается подсоединять по одному проводнику. Пренебрегать этим правилом категорически запрещается.

Рекомендуем: Подключение дифавтомата: схема подключения с заземлением и без заземления

Рассмотрение вопроса специалистом

Вот и все, что Вы должны знать о том, как сделать заземление в квартире, если его нет. Мы все же настоятельно рекомендуем использовать УЗО, как временный вариант защиты, ну и настаивать на том, чтобы городские власти позаботились о модернизации электропроводки в Вашем доме.

Похожие материалы:

В ванной бьет током – что делать Как подключить реле контроля напряжения Правильное заземление в частном доме

Заземление в квартире своими руками

Заземление и молниезащита

Сделать заземление в квартире – современная необходимость! Но как быть, если электрический щиток вовсе не содержит клеммы с отметкой «земля»? Ведь такое часто встречается в старых домах – в тех же панельных хрущевках.

Каждый выходит из ситуации по-своему. Большинство электриков подключает устройство защитного отключения, либо делает индивидуальный контур. Кто-то и вовсе выводит провод заземления на систему водопровода или отопления (подключая его, скажем, к батарее). Но безопасно ли это? И как выполнить заземление в квартире правильно? Об этом и побеседуем…

Предположим, застройщик вовсе не предусмотрел возможность сделать заземление в квартирах. Вы же при любом раскладе дел хотите быть уверены в своей безопасности, не опасаясь, что в один «прекрасный» момент можете получить удар током. В таком случае УЗО – отличный вариант надежной защиты. Безусловно, установка подобного устройства – это не полноценная замена заземления.

Однако УЗО гарантировано обезопасит вас от непредвиденной утечки тока. Как? Все просто – аппарат сразу же отключит подачу электричества на обслуживаемый электроприбор, как только произойдет та самая утечка.

Помимо правильного подключения УЗО рекомендуется произвести замену старой электропроводки в квартире на новую – трехжильную. Это существенно уменьшит ваши хлопоты в будущем – как только в доме начнутся официальные работы по заземлению, у вас уже будет все готово (останется только «бросить» провод от квартиры до соответствующей шины щитка на этаже).

Как все происходит?

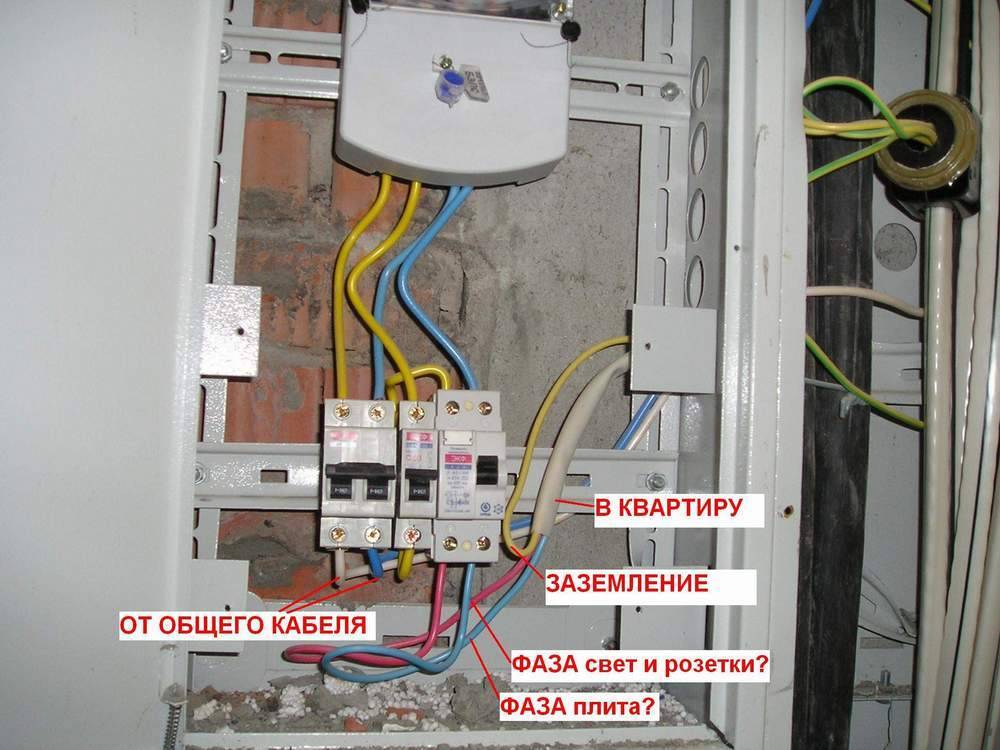

От квартиры проводят одножильный провод РЕ к подвалу (проще всего провести его по стояку). Вблизи самого дома в землю вбивают несколько уголков из металла, обычно достаточно трех штук, которые соединяются между собой металлической пластиной (также делается контур для заземления в частном доме). Когда треугольник готов, к нему необходимо подключить выведенный с этажа провод, при этом второй конец провода закреплен к щитку. Когда защитный контур подсоединен к щитку на этаже – защита готова и работает!

Есть важный нюанс – следует предварительно согласовать свои планы по сооружению контура с управляющей компанией. Разумеется, самовольно принятое решение по возведении подобной защиты влечет за собой уйму проблем. Вмешиваться в уже утвержденный проект (а именно это вы и сделаете, если не пригласите специалистов) чревато тем, что ответственность за возможные неполадки и даже аварию в дальнейшем ляжет конкретно на вас. Так что будьте очень осторожны и крайне предусмотрительны!

Теперь самое время поговорить о безопасности. А конкретнее – о тех «народных» методах заземления, которые вряд ли можно счесть правильными, однако которые так широко практикуются среди людей. И скажем сразу – практикуются напрасно.

И объясним вам, почему:

• возможен пробой электрического тока на корпус подключенного прибора – бойлера, стиральной машины и тому подобного бытового устройства;
• из-за подключенного к батарее или стояку провода, электроток распространяется и на соседние квартиры, являющиеся частью единой системы;
• любой, кто случайно прикоснется к батарее или просто отправится попить воды из-под крана – потенциальная цель для поражения током.

Это все не пустые слова, это обязательные меры предосторожности. Подобные «народные» методы заземления строго-настрого запрещены правилами ПУЭ (а конкретно – ПУЭ 1.7.110)

1. Так называемое «зануление» – когда осуществляется соединение в розетке заземляющего провода с нулем. В том случае, если произойдет обрыв нулевого провода, высокое напряжение распространится и на корпусы подсоединенных к системе устройств (от компьютера до водонагревателя).
2. Последовательное заземление электрических приборов. В случае создания подобного контура, при аварии может произойти электромагнитная несовместимость. В итоге из-за помех, создаваемых электроустановками, существует вероятность того, что контур не убережет вас от урона электрическим током.
3. Подключение нескольких проводов к одной клемме шины РЕ. Тут все просто: одна контактная площадка – один проводник. И пренебрегать этим условием ни в коем случае нельзя.

Пожалуй, это вся основная информация, которую вы должны знать при желании сделать заземление квартиры самостоятельно. Повторимся, что в качестве временной защиты рекомендуем пользоваться УЗО. В целом же необходимо уверенно настаивать на том, чтобы об усовершенствовании электрической проводки в вашем доме позаботились городские власти.

Заземление: защитное и рабочее

Защитным заземлением называется заземление, которое защищает жильцов от электрошока, а запитанную от сети аппаратуру — от выхода из строя и пробоя на корпус. А если есть молниеотвод, то и от удара молнии.

Рабочее же заземление в случае возникновения электрического ЧП исполняет роль защитного, а в остальное время обеспечивает нормальную работу электрического оборудования.

Постоянное рабочее заземление — участь промышленного оборудования. Бытовую технику достаточно заземлить через евророзетку. Но в реальных условиях лучше все-таки наглухо заземлить:

1. Стиральную машину, потому что у этого агрегата большая собственная электроемкость и во влажном помещении. Даже будучи абсолютно исправным, он может ощутимо «щипаться» током.
2. Микроволновую печь, поскольку в ней функционирует мощный магнетрон. И при плохом контакте в розетке, микроволновка вполне может начать «сифонить», принося здоровью людей ощутимый вред. На многих моделях этого оборудования сзади предусмотрена специальная клемма под дополнительное заземление.
3. Электрическую духовку и варочную поверхность, ведь внутренняя проводка этого оборудования работает в непростых условиях с большой мощностью, поэтому велика становится опасность пробоя.
4. Настольный ПК, поскольку его ИБП (импульсный блок питания) компактности ради устроен таким образом, что дает утечку тока побольше стиральной машины. Это приводит к «глюкам» в работе, плавающим потенциалам на корпусе и снижению производительности устройства, падению скорости интернета. А чтобы всего этого избежать, достаточно наглухо заземлить компьютер за любой винт на задней панели корпуса.

Заземление розеток на даче

Для того, чтобы заземлить розетки в дачном домике необходимо перед этим заземлить контур дома.

Контур представляет собой разносторонний треугольник и состоит из вбитых в землю вертикальных заземлителей, которые соединены между собой горизонтальными заземлителями и заземляющего проводника, который соединяет щиток в доме с контуром.

Материалы для заземления:

Материалы, которые можно использовать в качестве заземлителей и их размеры можно найти в ПУЭ-7.

Как правило – это:

• вертикальные заземлители – стальные уголки;
• горизонтальные заземлители – полосы из стали.
• проволока.

ВАЖНО: Нельзя использовать в качестве заземлителей арматуру, так как она быстро ржавеет. Кроме того, из-за внешнего каленого слоя нарушается распределение тока по сечению

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному

Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей

Корректная работа заземления опирается на факт того, что:

• Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
• В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
• При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Отсюда можно сделать выводы:

• Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
• Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
• Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
• Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

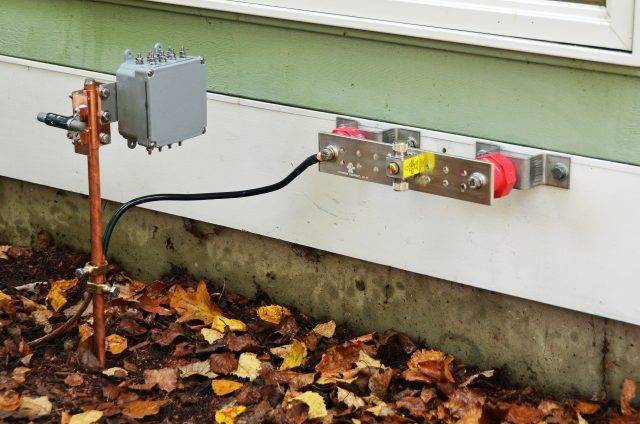

Устройства заземления своими руками: схемы и примеры

Для примера возьмем удачный опыт устройства заземления, осуществленного на основании официально заверенного проекта, проверенного и допущенного к эксплуатации.

Для устройства заземления необходимо:

Аппарат и сварочная маска.Две лопаты (совковая и штыковая).Молоток или кувалда.Стальные уголки.Стальной прут.Провода.Электроды.Труба гофрированная.Клемма.

Для примера возьмем частный дом. Разметим точки на расстоянии друг от друга по 1,5 метра, забиваем 3 стальный уголка. между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка.

Вбиваются уголки вертикально, утапливаясь на 50%!г(MISSING)лубины вырытого рва (около 50 см. от уровня земли). Ров вырывают в форме треугольника.

Уголки привариваются к электродам, вбитым в землю, все плоскости как следует завариваются сварочным аппаратом. После этого, необходимо измерить сопротивление заземления.

После проверки сопротивления приступаем к привариванию металлического прута к уголку заземляющего контура. Прут прокладывается к дому. После этого, его нужно поднять под фротон и подсоединить в щит.

С помощью болтов подсоединяем к корпусу щита и распределяем по электроприборам и розеткам, а в ров засыпаем выкопанную землю.

Рассмотрим еще один пример.

Для устройства данной системы понадобятся:

колы заземления;металлические перемычки для объединения колов;линии передачи от контура до щитка.

На схеме изображена самая популярная модель заземления:

4

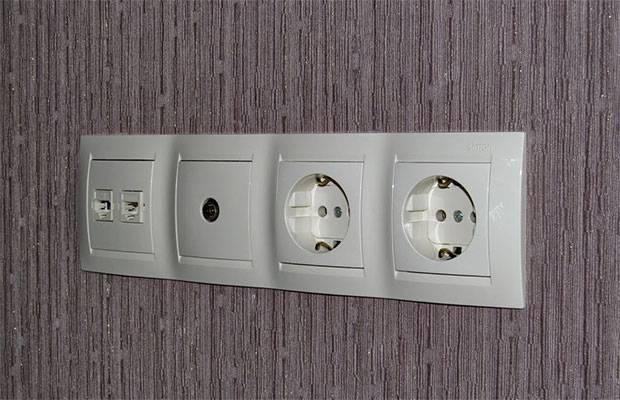

Заземление для группы розеток

На данный момент производителями уже выпущено большое количество доступных европейских и американских розеток. Но на территории СНГ и Европы наиболее распространенным является именно европейский тип. Они обладают “фазой”, “нолем”, а также заземляющим контактом, который выпирает из корпуса на 4-5 мм.

На самом деле, отвод электричества от розеток – очень важный этап, без которого не может обойтись ни одно существующее помещение. Для прочной и надежной защиты розеток понадобится отвертка, изолента, пассатижи и специальный кабель, который требуется присоединить к заземляющему контакту с обратной стороны.

Розетки европейского типа розеток обладают заземляющим контактом, который выпирает из корпуса на 4-5 мм

Именно присоединение кабеля к контакту и делает розетку заземленной и абсолютно безопасной для всех жителей. Это очень легкий труд, справиться с которым сможет абсолютно каждый. Достаточно лишь изучить немного пособий или узнать поподробнее от специалиста.

Но настоятельно рекомендуется делегировать работу специально обученному человеку, который сможет надежно и безопасно заземлить розетки в вашей квартире. Ведь собственноручное вмешательство в электрическую систему может закончиться не совсем благоприятно.
