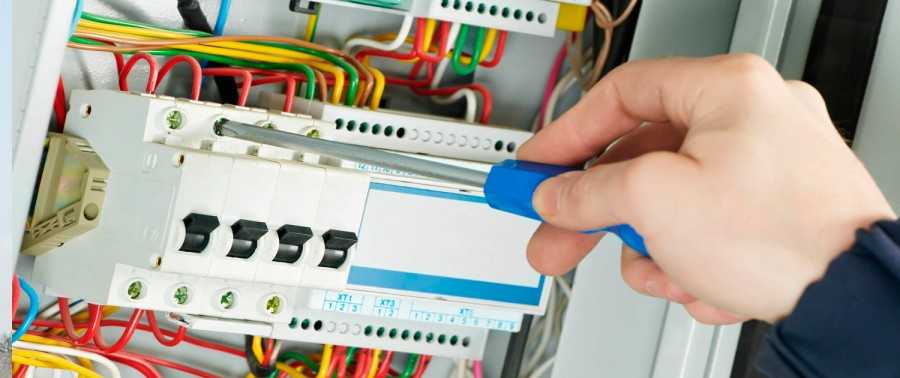

Монтаж автомата в щитке

Установка автоматического выключателя и его последующее подключение требуют определенных знаний и опыта в электротехнике, поэтому подключать устройство без практики не рекомендуется. Но при желании и строгом следовании инструкции подключить автомат будет под силу и профессионалу, и новичку.

Перед тем, как приступить к монтажу своими руками рекомендуется просмотреть подходящие схемы подключения автомата, где будет наглядно показаны все проводимые соединения.

В целом, алгоритм выглядит следующим образом:

• Ознакомиться с инструкцией, прилагаемой к автомату, схемой подключения, изображенной на корпусе устройства.
• Изучить нормативные документы (ГОСТ, ПЭУ), касающиеся данного вопроса.
• Подготовить инструменты: острый нож, отвертки (в том числе индикаторную), мультиметр.
• Определить назначение проводов (если отсутствует цветовая или буквенная маркировка).
• Обесточить сеть.
• Зачистить провода на 1 см.
• Подготовить щиток под размещение автоматов: установить DIN рейку, определить место.

Далее действия отличаются для выключателей с разным количеством полюсов. Так, для однополюсного автомата необходимо сделать:

• Соединить питающий провод с верхней (входной) клеммой пакетника, а проводник, идущий от счетчика, надежно закрепить к нижней (выходной).
• Развести по УЗО, нулевой шине, заземлению и другим имеющимся защитным системам.
• Нулевой кабель подключить к клемме PEN через счетчик.
• При необходимости задействовать специальные наконечники (для слишком гибких проводов или для большего закрепления).
• Проверить надежность закрепления жил, подергав за каждый присоединенный проводник.
• Включить ток, проверить функционирование устройства.

Автомат в щитке – это быстрый и удобный способ контролировать поступление электричества в дом, помимо этого прибор имеет организационную и защитную функцию.

Для безопасного его функционирования важно грамотно подойти к выбору, расчетам и подключению, а вся необходимая для этого информация есть как на корпусе устройства, в сопроводительных документах, так и в приведенных выше инструкциях

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

• недостаточная прочность пайки;
• при работе приборов происходит повышение переходного сопротивления;
• остатки флюса провоцируют развитие коррозии;
• снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.

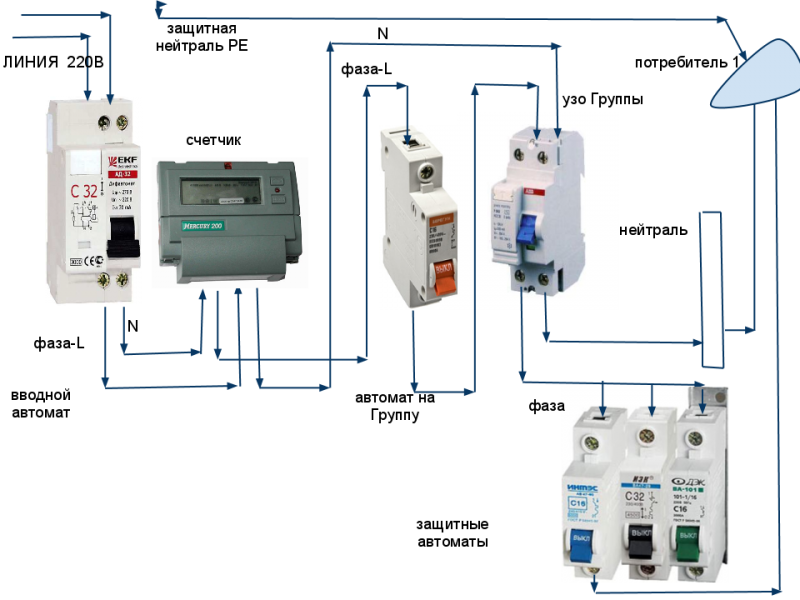

Схема подключения автоматов в щитке

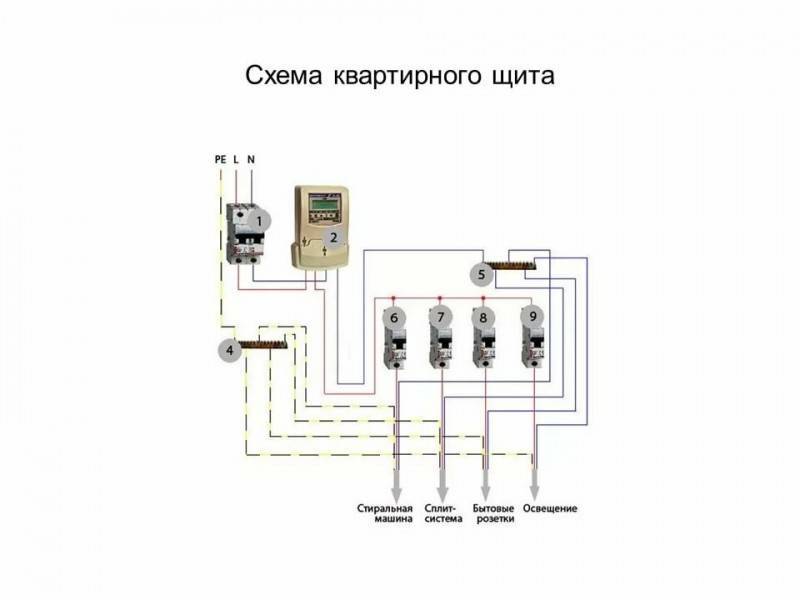

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Подбор УЗО и дифавтоматов

Автоматический выключатель служит для защиты от короткого замыкания, но он не способен обнаружить ток утечки, который может проходить на корпус электрооборудования при нарушении изоляционного покрытия или через человеческое тело. Для этих целей в щитке подключается устройство защитного отключения (УЗО) или дифференциальный автомат.

Данные устройства представляют собой коммутационные аппараты, постоянное отслеживающие дифференциальный ток электропроводки, и если он отклоняется от допустимого значения, производится отключение. Принцип работы наглядно проиллюстрирован на картинке.

Как работает УЗО

Основное назначение этих устройств заключается в обеспечении надлежащей защиты в случае, когда человек попадает под напряжение, а также для предотвращения возгорания, которое может быть вызвано утечкой.

Основные характеристики приборов:

• параметры номинального тока (они должны соответствовать автоматическому выключателю или допускается большее значение);
• рабочее напряжение (220В или 380В, соответственно, для однофазных и трехфазных приборов);
• параметр допустимого тока утечки для бытовых устройств считается безопасным 30мА.

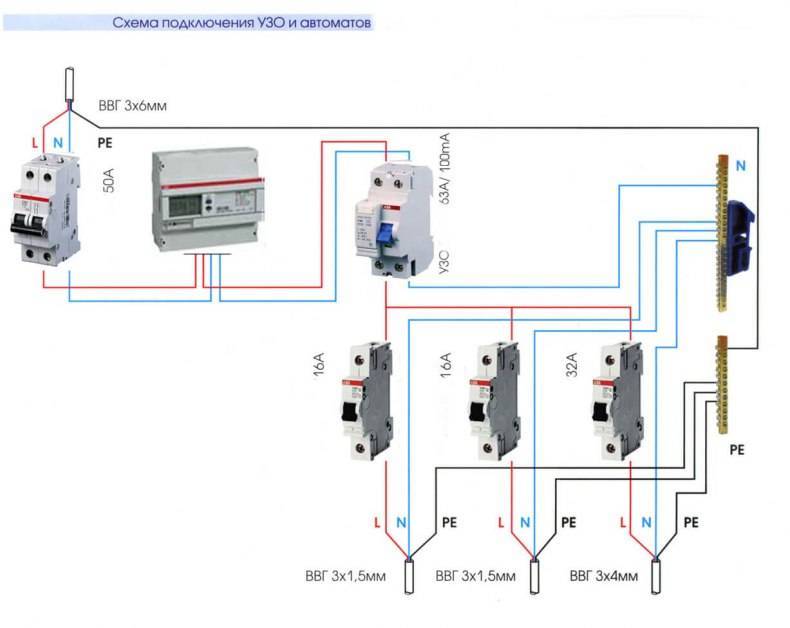

В нашей схеме необходимо устанавливать УЗО на 16А с допустимым током утечки 30мА (элементы C –F). На освещение прихожей и кухни эти устройства дифференциальной защиты можно не устанавливать.

УЗО на 16А

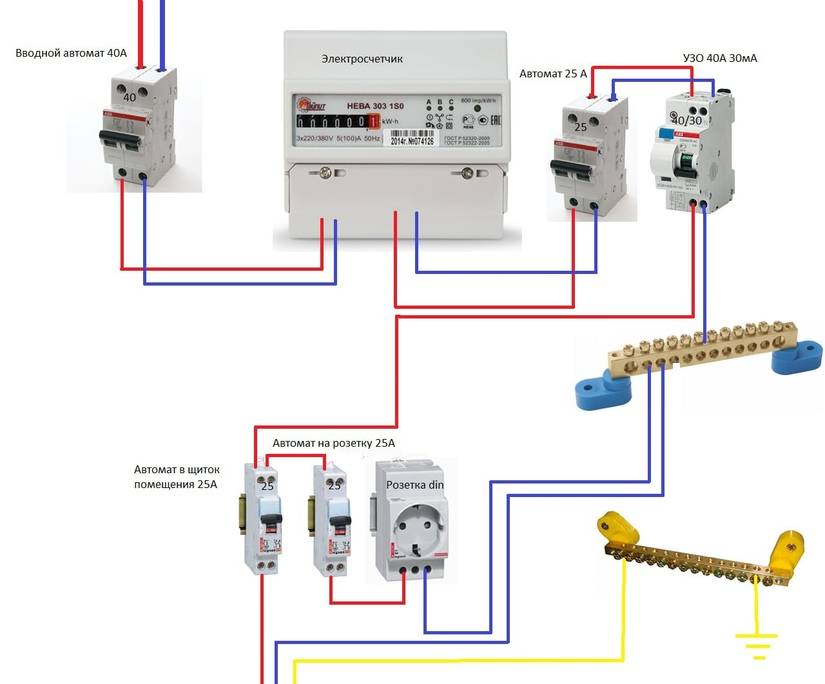

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

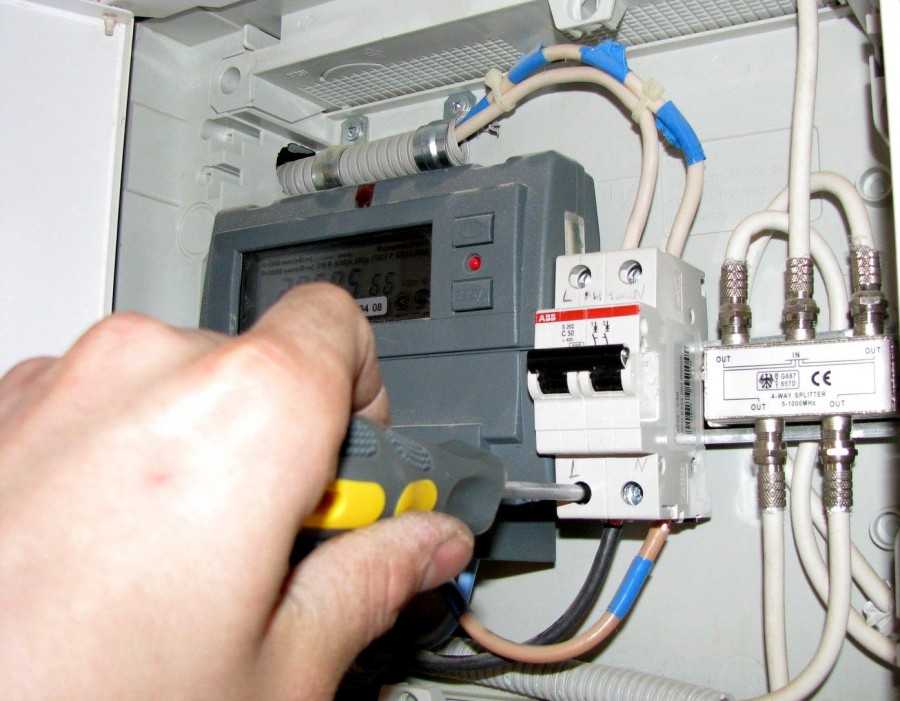

Вводной выключатель и прибор учета

Начальной точкой домашней электроустановки считается вводной выключатель, к которому подключается электросчетчик, и остальные устройства, расположенные после прибора учета.

Сергей Савельев

Номинал вводного АВ определяется энергоснабжающей организацией, исходя из выделенной мощности. Например, при трехфазном вводе и 15 кВт выделенной мощности номинал – 25А. При 1-фазном вводе и 7,5 кВт номинал – 40 А. При этом, если мощность более 11 кВт, электроснабжение должно быть трёхфазным. При наличии в проекте трёхфазных потребителей допускается трёхфазное подключение при выделенной мощности менее 11 кВт.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры — это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

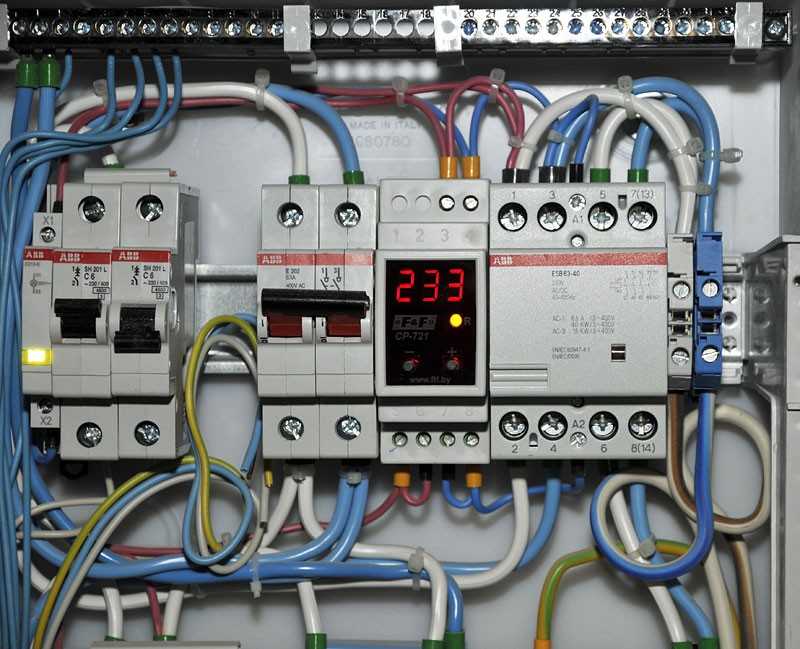

Электрощиток в квартире

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Видео – Сборка щитка для квартиры

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

1. Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
2. Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
3. Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Однополюсной автомат

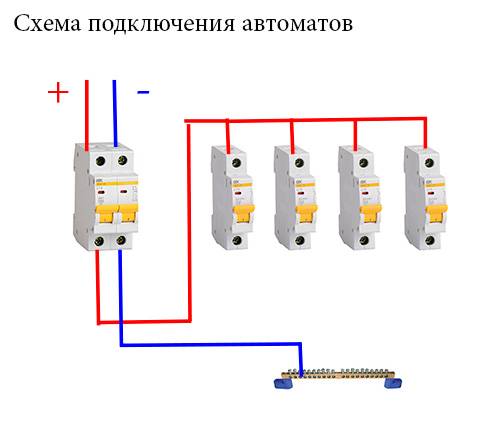

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

Особенности монтажа

Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).

Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).

Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).

Когда выбивает

У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.

Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:

• утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
• ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
• возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
• в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
• неправильный подбор и установка.

Проверка исправности

Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:

• кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
• этот метод годится только для электромеханических моделей.  Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
• третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.

Частный дом

В частных домах подразумевается использование приборов и устройств защитного отключения. В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов. Автоматы защиты Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Тогда, при возникновении аварийной ситуации, сначала отключается устройство на поврежденной линии.
УЗО и однополюсные автоматы. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Главу 1.
Последовательность правильного монтажа электрического щита Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы.
Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее. Вызвано все это отсутствием объективной информации о том, как правильно подводить электричество к дому и каким оборудованием следует оснащать вводной электрический щиток.
Причина одна: они надежнее, так как срабатывают независимо от наличия питания, а для работы электронных обязательно необходимо питание. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке.
Если щит учёта электроэнергии напряжением в В расположен не на улице, то перед вводным автоматом монтируют сначала его.
Основные схемы трёхфазного щита на примере продукции ANDELI

Попадание изоляции под контакт — ошибка?

Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Часто случается так, что при установке автоматических выключателей либо смены коробки, спустя время, внутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частицы изоляции попадают под фиксатор, тем самым ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.

https://youtube.com/watch?v=BqzJmxvtRfo

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

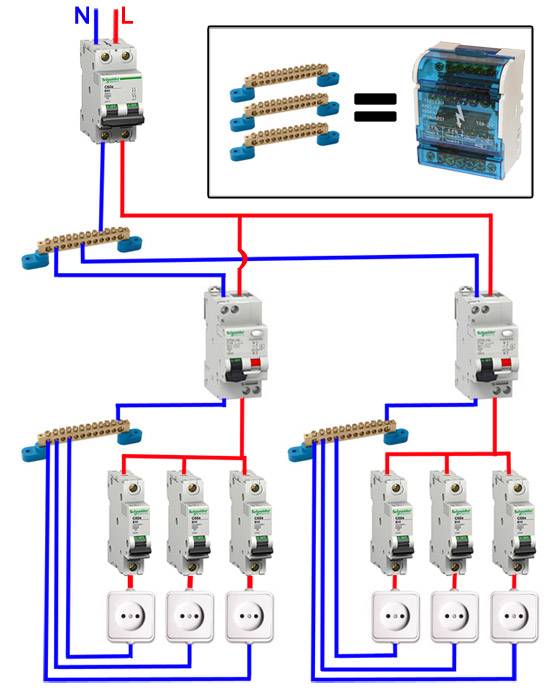

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
