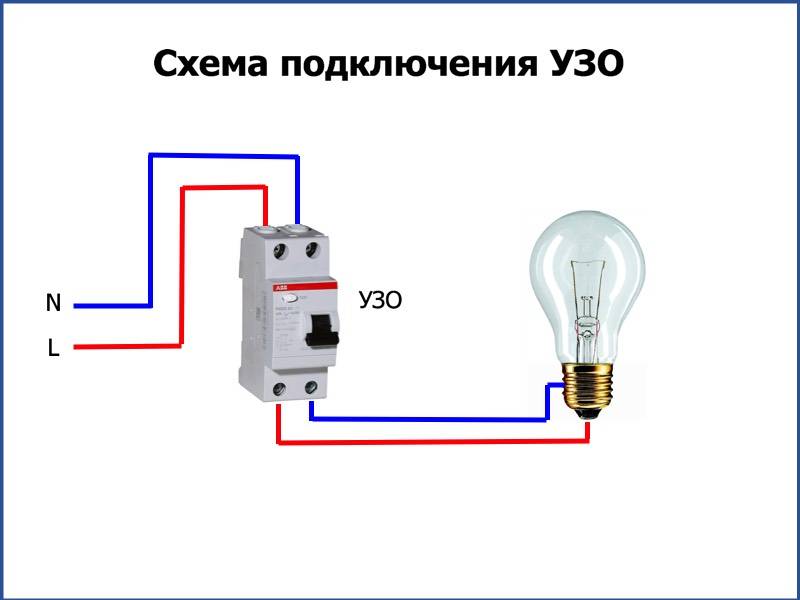

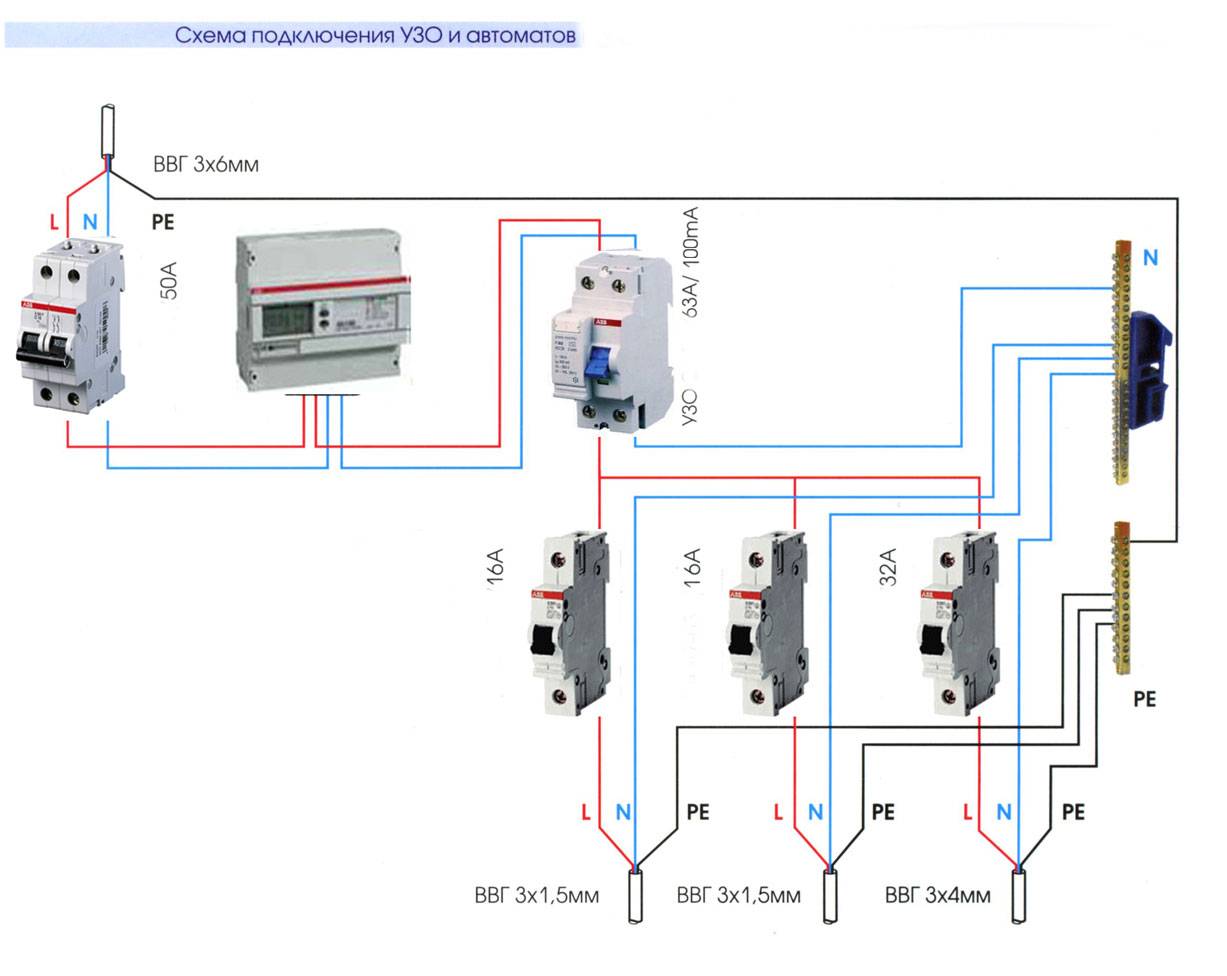

Схема включения УЗО

Содержание

Как работает

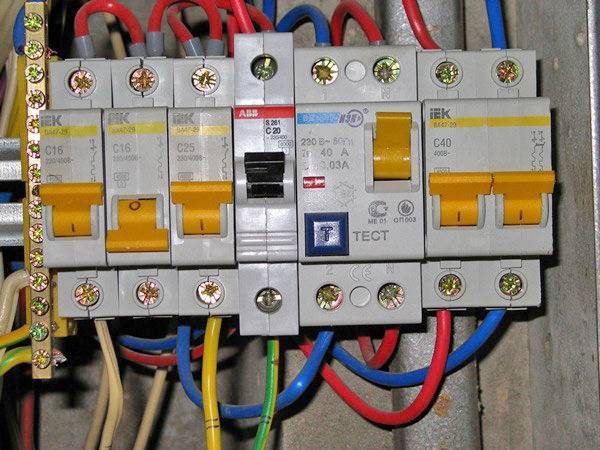

Установка происходит через специальную DIN-рейку, которая может быть изначально встроена в распределительный электрощит или иметь отдельное расположение. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Да и экономить на собственной безопасности неправильно. Возьмем в качестве примера следующие данные: 1.

Такое УЗО отличается от обычного большим током утечки.

Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой. Виды УЗО и технические характеристики Устройства защитного отключения бывают однофазными и трёхфазными.

Готов ли я приступить к подключению?

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Такие устройства имеют больше противопожарное назначение, а для защиты человека от поражения электрическим током используют отдельные УЗО с меньшим номиналом для каждого участка цепи. Защитную функцию по размыканию цепи в этом случае выполняет автоматический выключатель.

Для того, чтобы УЗО выполняло свои функции нулевую шину нужно подключить на провод, идущий от силового ввода. Кроме того, при выборе силового щитка подойдёт вариант небольшого размера. Нужно знать следующее: в обычных квартирах сеть — однофазная, а вот в частных домах — нередко присутствует трехфазная сеть.

Готов ли я приступить к подключению?

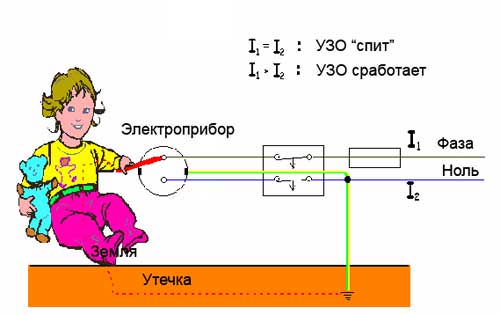

Во вторичной обмотке — ток равен нулю. Так как наша система замкнута сколько вошло — столько и должно выйти , то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка. Это, так сказать, краткий экскурс в конструкцию прибора. Такое устройство подходит для установки в помещениях стандартной постройки с электрической проводкой, выполненной двухжильным проводом.

При возникновении утечки тока по любому из проводов, происходит разбаланс, и, как следствие, сердечник трансформатора намагничивается. Схема с одним общим УЗО Данная схема выглядит следующим образом: электрический счётчик — УЗО общее для всех групп — автоматические выключатели на каждую группу потребителей. Проверьте на его выходных контактах отсутствие напряжения с помощью индикаторной отвёртки. В бытовых помещениях для обеспечения защиты нескольких потребителей группа розеток, группа светильников выбирают УЗО с уставкой дифференциального тока 30 мА. Вода — ток, протекающий по проводам.

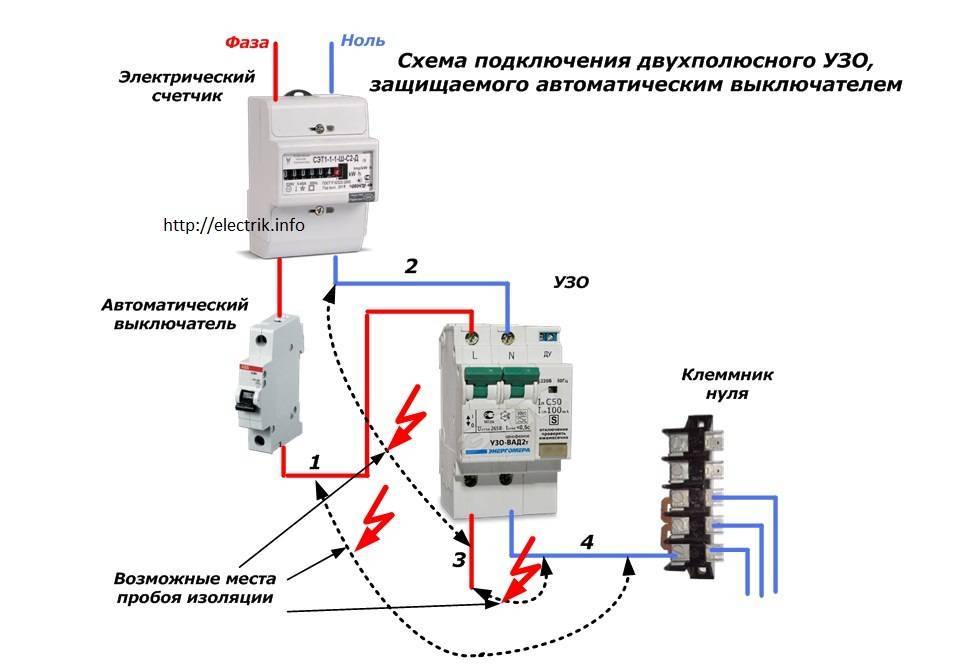

Ошибки подключения УЗО и дифавтоматов

Виды УЗО

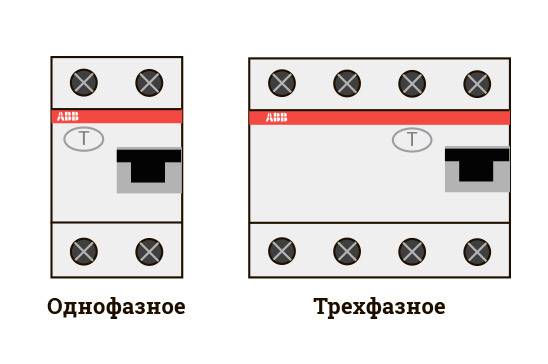

Сами УЗО разделяются на трехфазные и однофазные (четырех и двух полюсные).

Также у этих устройств есть такой показатель как номинальный ток. Самый частый это 24 или 40 Ампер. Этот показатель необходимо учитывать при установке УЗО на группу или линию, в которых не предполагается превышение этого показателя.

Рассмотрим характеристики УЗО более детально:

Ток утечки мА. Самые востребованные на рынке УЗО на 0,03 мА (30 миллиампер), считающимися безопасными для человека. Часто встречаются УЗО с током утечки 0.1 А, обычно это четырехполюсные УЗО. Также бывают особо чувствительные УЗО от 0,01 А и промымшленная автоматика с утечкой более 0,1 Ампера
Номинальный ток А (C). Обычно это 25 ампер на линию, или 40 ампер (на квартиру), и более (частный дом, предприятие). Это тот ток, который не рекомендуется превышать для корректной работы устройства.
Количество полюсов . Четырех полюсные и двух полюсные. Для трезфазных и однофазных сетей.
Функция дифавтомата. Также имеет характеристику обычного автомата с номиналом тока отключения устройства (6,10,15,20,25,32,40,64 Ампера). Двуполюсные дифы используется на каждую линию. Они повышают функционал щитка, экономя при этом места. Чаще всего устанавливаются в частных домах, коттеджах и больших квартирах\офисах.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

Как выбрать и не ошибиться

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Произойдёт имитация тока утечки, устройство должно среагировать и отключиться. Его часто путают с защитным нулевым проводником, который предназначен для подключения заземляющей жилы.
При возникновении утечки тока по любому из проводов, происходит разбаланс, и, как следствие, сердечник трансформатора намагничивается. Знать нормативные документы и методику выбора Понятно, что рядовой обыватель скорее всего с этими вещами не знаком, поэтому будет приглашать мастера.
Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону.
Существуют такие УЗО, в которых допустимую величину тока утечки можно регулировать. Заземляющий компонент предназначен для отвода токов, возникших в результате короткого замыкания, не взаимосвязан с основными фазами и подключается к защитному нулевому проводнику.
Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата.
Большинство несчастных случаев связано именно с некомпетентностью. Подключить автомат и после подачи напряжения при помощи ранее описанных методов проверить правильность функционирования системы.
Как подобрать Первый параметр, по которому выбирается УЗО — это тип проводки в помещении, где будет установлено устройство.

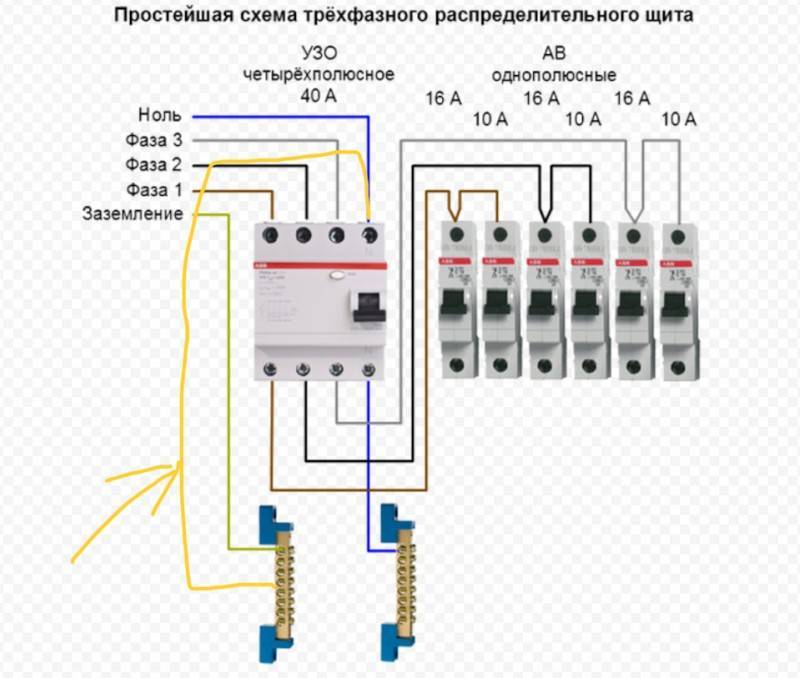

Распределительный щит — компоновка при 3-х фазном вводе

Рекомендуем: Подключение электричества к участку

Принцип действия

Данное устройство выполняет все свои основные функции благодаря датчику, являющемуся основным элементом его конструкции и способному реагировать на изменение величины тока на входе проводников.

Происходит это благодаря следующим особенностям внутренней конструкции:

Датчик по своей сути является классическим тока, который имеет форму и вид тороидального сердечника.
Сердечник оснащен магнитоэлектрическим реле, на котором осуществлена установка по дифференциальному значению току. Само реле является крайне чувствительным элементом, поэтому реагирует на любые изменения входящего тока.
При фиксации значительных колебаний , задачей реле становится оказание прямого воздействия на механизм-исполнитель, вследствие чего срабатывает защитная мера и происходит полное размыкание электрической цепи.
Исполняющий механизм имеет в своей конструкции группу контактов, определяющую максимально допустимое значение тока, и пружину, которая совершает размыкание цепи в ситуациях, когда фиксируются сбои в работе.
Существуют современные модели защитного оборудования, которые претерпели некоторые изменения, например, магнитоэлектрическое реле в них было заменено особой электронной схемой.

Проверку принципа действия УЗО можно осуществить, нажав на нем специальную кнопку, предназначенную для тестирования системы. После этого произойдет искусственно созданная утечка, которой будет достаточно для срабатывания устройства и экспериментального размыкания цепи.

В завершение приводятся некоторые советы от специалистов в данной сфере, которые могут помочь при монтаже УЗО:

Для установки данного оборудования в жилом помещении , лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
Если используется схема подключения , которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.

Принцип действия

Происходит это благодаря следующим особенностям внутренней конструкции:

Датчик по своей сути является классическим тока, который имеет форму и вид тороидального сердечника.
Сердечник оснащен магнитоэлектрическим реле, на котором осуществлена установка по дифференциальному значению току. Само реле является крайне чувствительным элементом, поэтому реагирует на любые изменения входящего тока.
При фиксации значительных колебаний, задачей реле становится оказание прямого воздействия на механизм-исполнитель, вследствие чего срабатывает защитная мера и происходит полное размыкание электрической цепи.
Исполняющий механизм имеет в своей конструкции группу контактов, определяющую максимально допустимое значение тока, и пружину, которая совершает размыкание цепи в ситуациях, когда фиксируются сбои в работе.
Существуют современные модели защитного оборудования, которые претерпели некоторые изменения, например, магнитоэлектрическое реле в них было заменено особой электронной схемой.

Для установки данного оборудования в жилом помещении, лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
Если используется схема подключения, которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

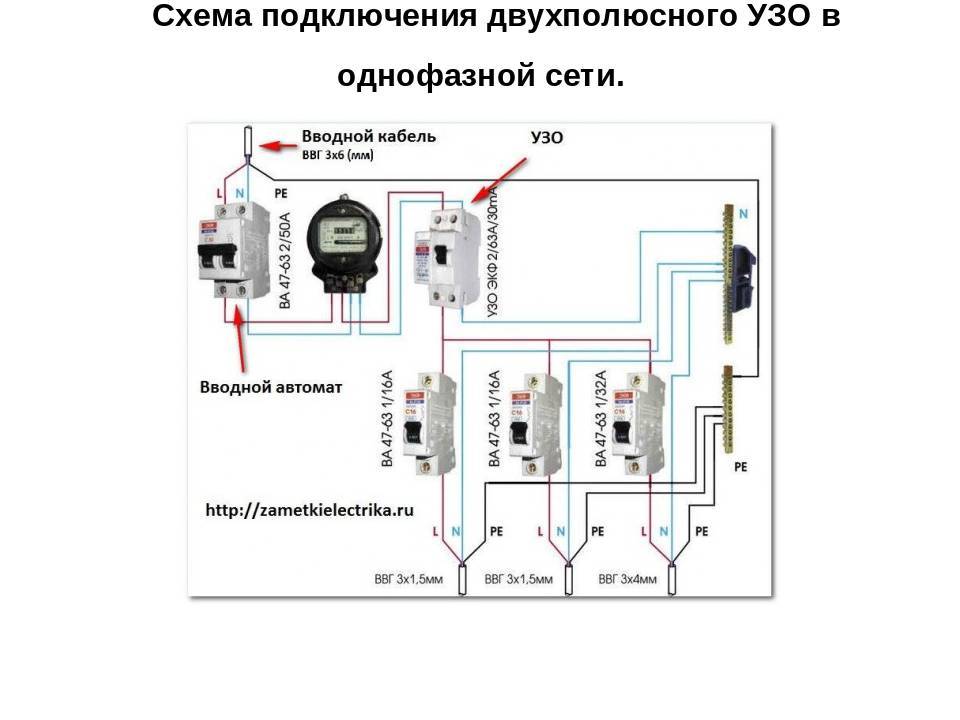

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

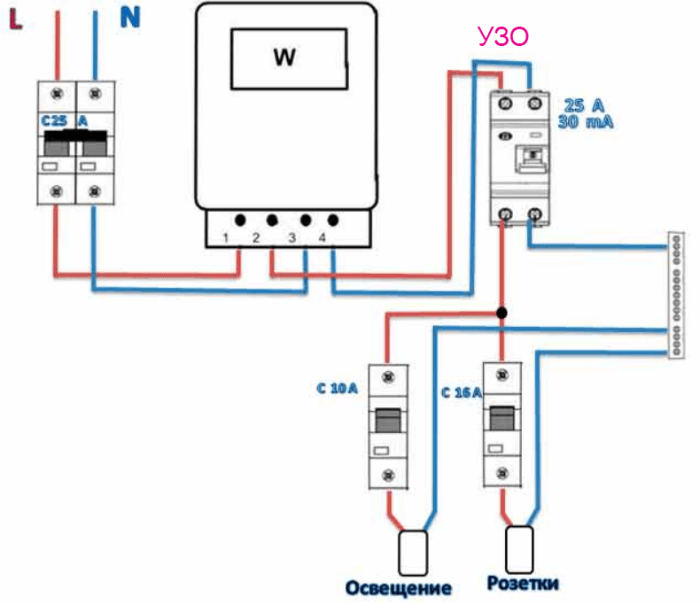

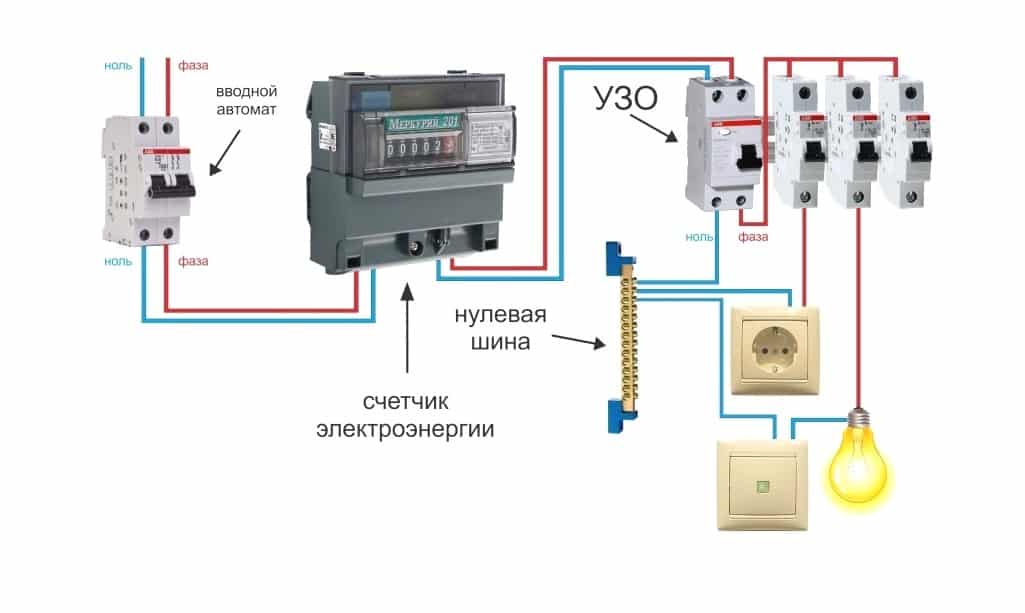

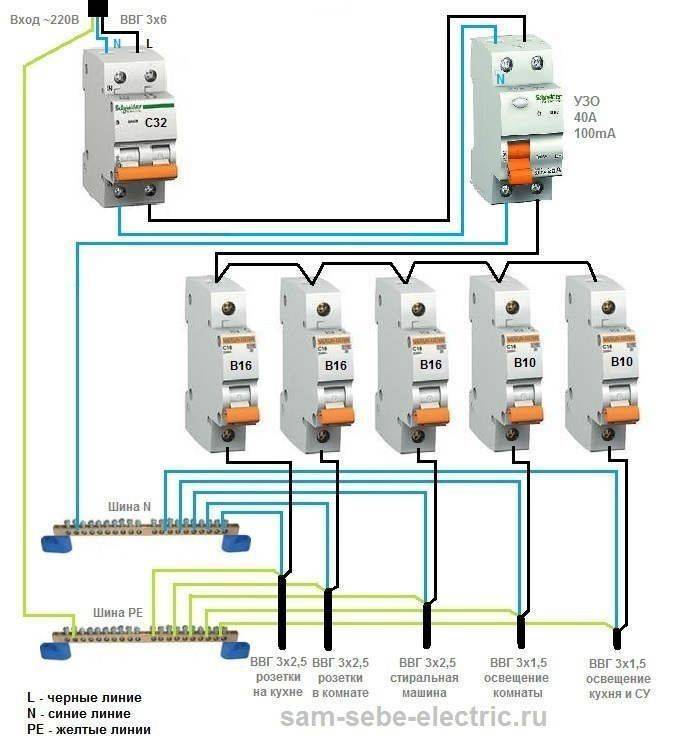

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

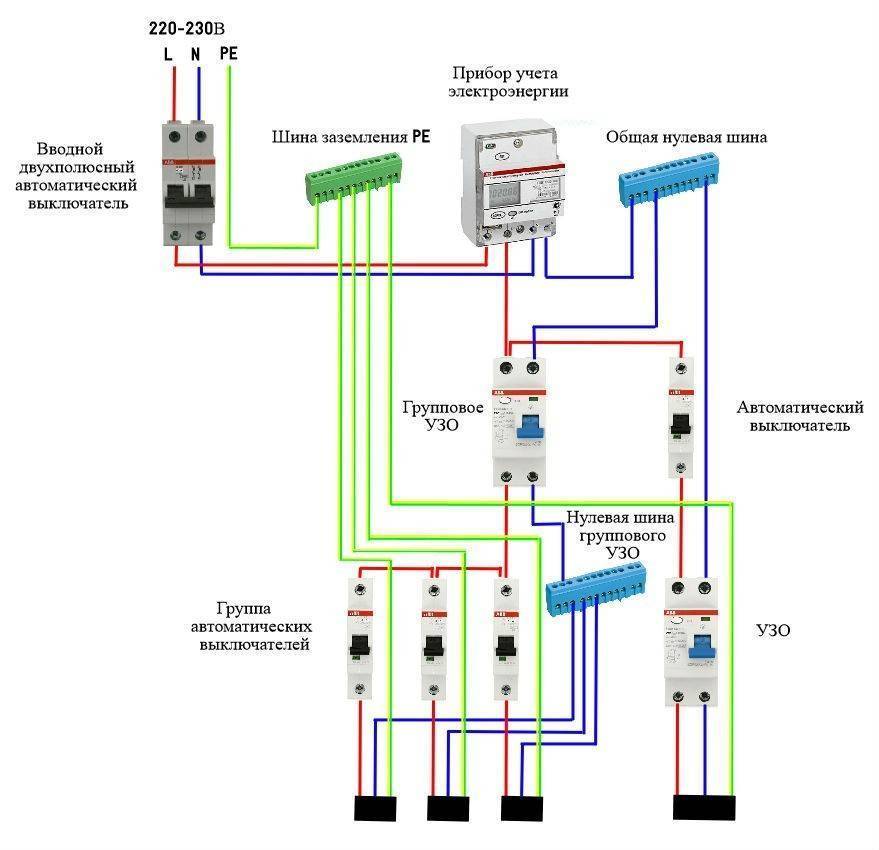

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

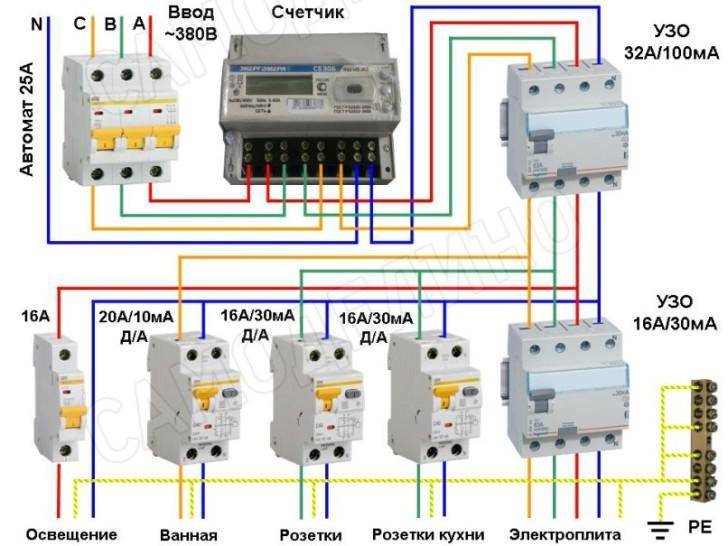

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

входного кабеля;
линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Это интересно: Можно ли подключить проходной выключатель на вытяжку в душе?

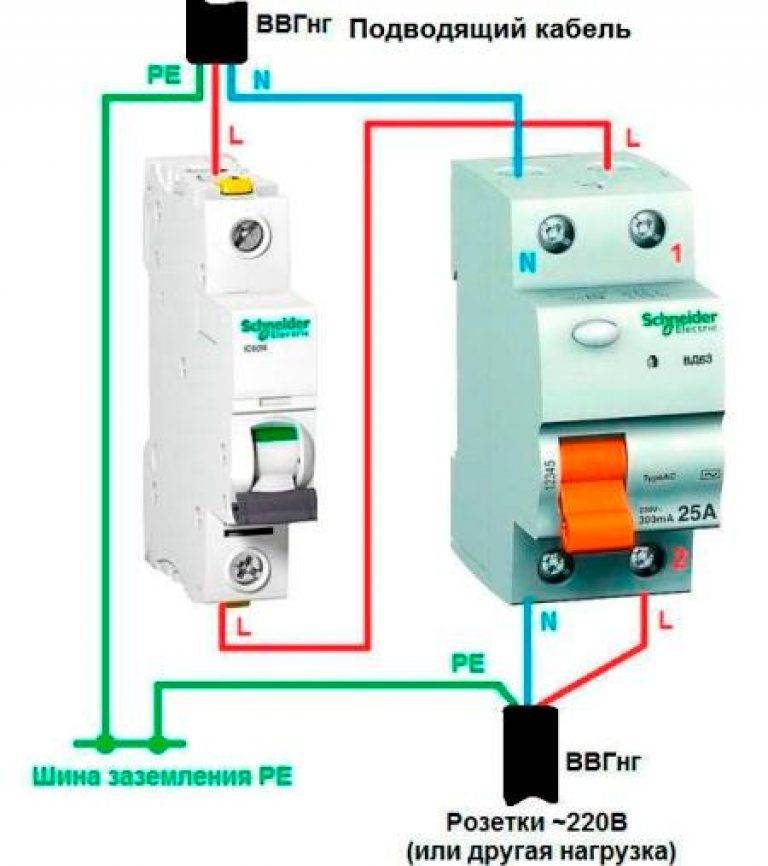

Подключение УЗО с заземлением

В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство

Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом

Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.

Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.

«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».

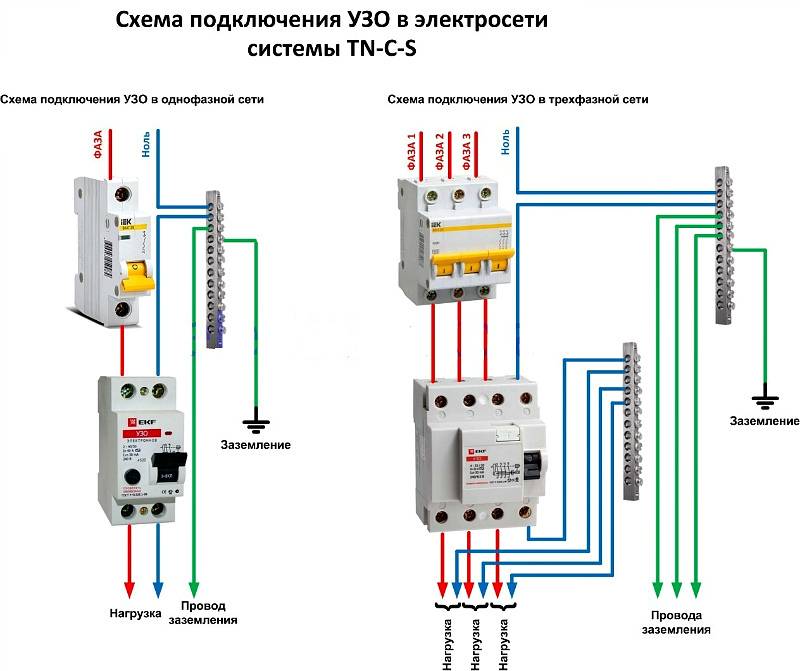

При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.

Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты. Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:
